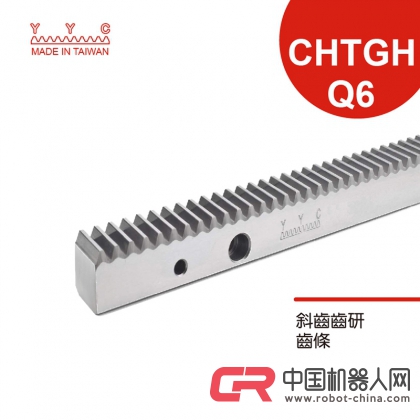

系列 CHTGH-Q6 斜齒齒研齒條
YYC精密齒條CHTGH DIN6
材料 45C (中碳鋼)
右旋角 19°31'42"
硬度 HRC 50~55°
硬化處理后四面研磨與齒研
總齒距誤差/Total Pitch Error:
GTf /1000 ≦0.036 mm
GTf /2000 ≦0.047 mm ( ≦0.024/1000 mm)
在眾多的進口齒條當中臺灣進口齒條在性價比上有很大的優勢，相信臺灣進口齒條會是您理想的選擇！我公司的進口齒條特點如下：
（1） 模數1~10,可接長之端部設計，可以任意連接/互換，行程無限延伸；
（2） 研磨級精度累計誤差0.022mm/300mm；
（3） 具有直齒/斜齒齒型，適應各種使用條件；
（4） 具有熱處理型/未熱處理型，同一模數可有多種強度；
（5） 具有方形/圓形外觀，容易整合使用；
（6） 多種材料：合金鋼、不銹鋼、工程塑料（POM）。 臺灣調頻齒輪齒條：
1。完整的牙齒類型：直齒和斜齒，方形和圓形桿。
2。完整規格：模塊1 ~模塊10，可連接機架。單個過程的長度可以達到2000毫米。
3。豐富材料：碳鋼、合金鋼
日常規則是S45C、SCM 21、SCM 440；
德國代碼是C45E、16 CrMo 44、42 CrMo 4，
YYC精密齒條CHTGH DIN6
4。工藝多樣性：熱處理/不熱處理、表面磨削/不表面磨削、齒面磨削/不齒面磨削。 5。完全可以根據客戶要求生產。 它不僅提供與德國和日本相當?shù)木_質量，而且提供迅速交貨和優惠價格
CHTGH01510-Q6 17*17*1000L*M1.5
CHTGH02010-Q6 24*24*1000L*M2
CHTGH02020-Q6 24*24*2000L*M2
CHTGH03010-Q6 29*29*1000L*M3
CHTGH03020-Q6 29*29*2000L*M3
CHTGH04010-Q6 39*39*1000L*M4
CHTGH04020-Q6 39*39*2000L*M4
在齒條齒輪成形過程中，影響齒條加工制造質量的因素很多，其中齒形精度取決于插齒刀的齒形精度，齒距精度取決于插齒刀的分齒精度和機床的傳動精度。從制造過程的角度來看，這兩種精度要求的質量基本穩定。然而，在加工過程中，經常會出現以下加工質量問題：量規桿距離c合格，但齒高很小或很大，因此刀具或工件會因此被修理。這個問題涉及產品圖紙分析、刀具選擇、加工控制和檢驗等。摘要：分別討論了齒條和插齒機的基本參數，分析了插齒機的基本嚙合過程，闡述了產品圖中規定的齒輪尺寸偏差的功能和控制，特別指出了產品圖中未注明的齒條工作高度的質量控制。
CHTGH05010-Q6 49*39*1000L*M5
CHTGH05020-Q6 49*39*2000L*M5
CHTGH06010-Q6 59*49*1000L*M6
CHTGH06020-Q6 59*49*2000L*M6
CHTGH08010-Q6 79*79*960L*M8
CHTGH08020-Q6 79*79*1920L*M8
YYC精密齒條CHTGH DIN6
