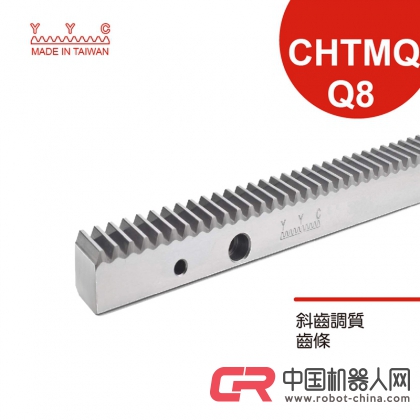

系列 CHTMQ-Q8 斜齒精銑齒條
材料 45C (中碳鋼)
右旋角 19°31'42"
硬度 HRC 18~20°
總齒距誤差/Total Pitch Error:
GTf /1000 ≦0.06 mm
GTf /2000 ≦0.08 mm
型號與規格：
CHTMQ01510-Q8 17*17*1000L*M1.5
CHTMQ02010-Q8 25*24*1000L*M2
CHTMQ02020-Q8 25*24*2000L*M2
CHTMQ03010-Q8 30*29*1000L*M3
CHTMQ03020-Q8 30*29*2000L*M3
CHTMQ04010-Q8 40*39*1000L*M4
CHTMQ04020-Q8 40*39*2000L*M4
CHTMQ05010-Q8 49*39*1000L*M5
CHTMQ05020-Q8 49*39*2000L*M5
CHTMQ06010-Q8 59*49*1000L*M6
CHTMQ06020-Q8 59*49*2000L*M6
CHTMQ08010-Q8 79*79*1000L*M8
CHTMQ08020-Q8 79*79*2000L*M8
齒輪齒條傳動的主要特點
（1）零背隙/高精度
漸開線設計的齒形保證有效嚙合，始終保證兩個以上的輪齒相互接觸，在輪齒雙方向上保證零背隙，保證±20微米的定位精度，每一個輪齒齒廓相對于第一個輪齒的位置都進行了精確測量，從而確保極高的定位精度和消除齒距累計誤差。
（2）高速運行能力
齒條齒輪傳動系統可以實現高速傳動，速度高達11米/秒，完成通常只能由直線電機才能提供的高定位精度，并且在高速運動下，超低的摩擦設計不產生發熱現象或部件磨損。
（3）無限行程長度
直線齒輪齒條傳動系統采用模塊化設計，臺灣齒條做成1米標準長度，可根據應用需要進行無限連接，也可以根據需要切割成更短的長度，這非常有益于齒條的存儲、有效供應、降低成本和實現互換。齒條的連接使用專用工具，通過齒條的輪齒將前段齒條的位置精度準確傳遞至下一段齒條，非標準件也可依照?qǐng)D紙訂做。
