GTf /2000 ≦0.047 mm ( ≦0.024/1000 mm)

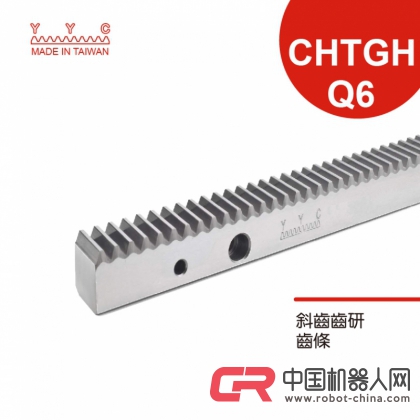

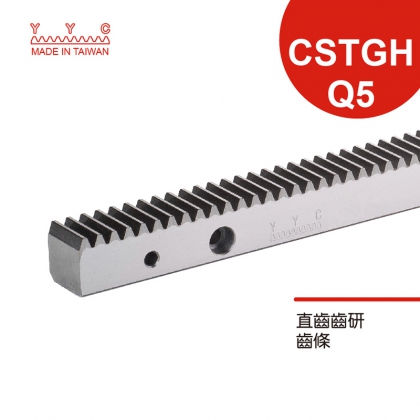

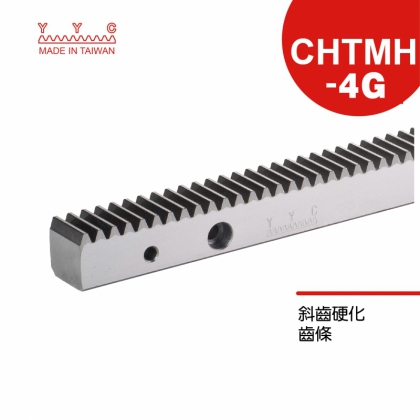

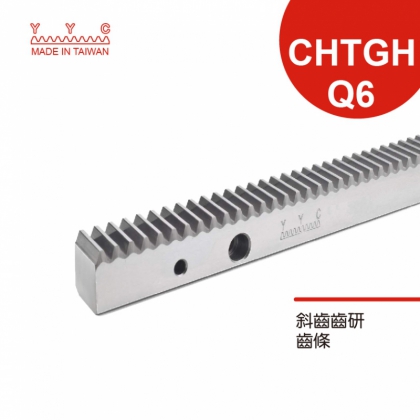

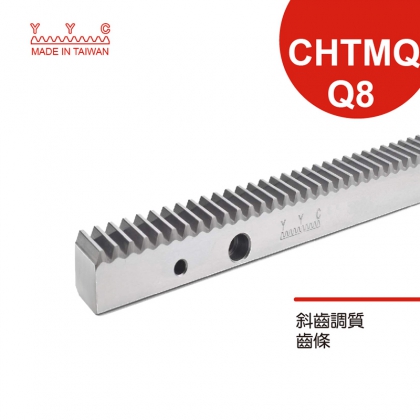

圓柱坐標結構的徑向驅使和垂直升降驅使，以及球坐標結構的徑向伸縮驅使。直線運動能夠通過齒輪齒條、絲杠螺母等傳動元件將旋轉運動轉換成直線運動，也能夠有直線驅使電機驅使，也能夠直接由氣缸或液壓缸的活塞產生。（1）齒輪齒條裝置平常齒條是固定的。齒輪的旋轉運動轉換成托板的直線運動。優點：結構簡單。缺點：回差較大。（2）滾珠絲杠在絲杠和螺母的螺旋槽內嵌入滾珠，并通過螺母中的導向槽使?jié)L珠能持續循環。優點：摩擦力小，傳動效率高，無爬行，精度高缺點：創造成本高，結構復雜。自鎖問題：理論上滾珠絲杠副也能夠自鎖,但是實際應用上沒有使用這個自鎖的,因素主要是：可靠性很差，或加工成本很高；由于直徑與導程比非常大，通常都是再加一套蝸輪蝸桿之類的自鎖裝置。3、旋轉傳動機構 采納旋轉傳動機構的目的是將電機的驅使源輸出的較高轉速轉換成較低轉速，并獲得較大的力矩。機器人中應用較多的旋轉傳動機構有齒輪鏈、同步皮帶美滿波齒輪。（1）齒輪鏈a.轉速關系b.力矩關系（2）同步皮帶同步帶是起到相當多型齒的皮帶，它與一樣起到型齒的同步皮帶輪相嚙合。工作時相當于柔軟的齒輪。優點：無滑動，柔性好，價格廉價 ，重復定位精度高。缺點：起到一定的彈性變形。（3）諧波齒輪諧波齒輪由剛性齒輪、諧波發生器和柔性齒輪三個主要零件組成，通常剛性齒輪固定，諧波發生器驅使柔性齒輪旋轉。主要特點：a.傳動比大，單級為50—300。b.傳動平穩，承載能力高。c.傳動效率高,可達70%—90%。d.傳動精度高,比一般齒輪傳動高3—4倍。e.回差小，可小于3’。f.不可以獲得中間輸出，柔輪剛度較低。諧波傳動裝置在機器人技術比較先進的國家已得到了廣泛的應用。僅就日本來說，機器人驅使裝置的60％都 采納了諧波傳動。美國送到月球上的機器人，其各個關節部位都 采納諧波傳動裝置，當中一只上臂就用了30個諧波傳動機構。前蘇聯送入月球的移動式機器人“登月者”，其成對安裝的8個輪子均是用密閉諧波傳動機構單獨驅使的。德國大眾汽車公司研制的ROHREN、GEROTR30型機器人和法國雷諾公司研制的VERTICAL80型機器人等都 采納了諧波傳動機構。
