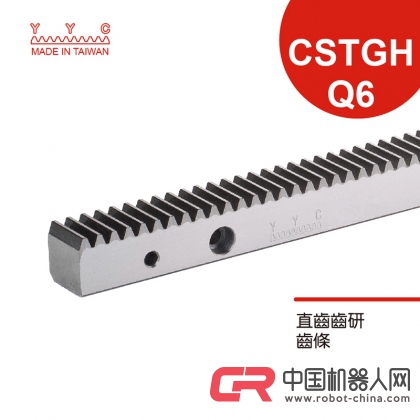

應用    適用于快速、精確定位機構：    （1） 適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械等；    （2） 適用于工廠自動化快速移載機構、機器人手臂抓取機構、智能立體倉庫等。歐美機床和自動化領域已采用多年，首次引入中國。     3、應用案例    設備名稱：重型臥車,龍門銑,落地鏜    產品描述:     精度等級：6h25    材料：（S45C中碳鋼）C45    齒型：斜齒    齒面處理：研磨    硬度處理：熱處理；硬度為45-50度    四面研磨：有    壓力角：20度    右旋角：19度31′42"    可依照?qǐng)D紙訂做，詳細說明見產品規格！          齒輪齒條特色：     齒型齊全：有直齒與斜齒，棒材有方形與圓形。     2.規格完整：模數0.5~模數12，齒條可以相接。單次加工長度可達2,0...1.


基于齒的頂圓，用齒輪游標測量齒厚的偏差。垂直游標用于控制被測零件(分度圓至齒頂圓)的弦齒高度HF，水平游標用于測量被測零件(分度圓)的弦齒厚度fs (實際值)。 當冠圓的直徑為標稱時，正齒輪分度圓處的弦齒高度HF和弦齒厚度SF可以從右圖中獲得。 具體步驟： 1。測量齒頂圓的實際直徑； 2。計算分度圓處的弦齒高度HF和弦齒厚度SF； 其中m齒輪模數(毫米)；z -齒輪齒數。 3。根據高頻調整垂直游標； 4。將游標放在被測齒輪上，使垂直游標的高度尺與齒頂接觸。然后，移動水平游標的夾緊腳，使夾緊腳靠近齒形。從水平游標中讀出弦齒厚度的實際尺寸(用透光法判斷接觸情況)。 5、根據齒輪的技術要求，確定齒厚上下偏差。 注： 1。測量時，垂直測量爪應靠近直尺的頂部，水平卡尺的兩個測量表面應靠近齒形的切線方向，不得歪斜，否則測量結果不允許。 2、應在足夠的光線下閱讀，雙眼的視線應垂直于卡鉗的劃線表面，以減少閱讀誤差。如果測量位置不便于讀數，擰緊緊固螺釘，并沿垂直于測量位置的方向輕輕從卡鉗上取下讀數。 3、測量力應適當，不要施加過大的壓力，壓力應用來使測量爪剛好接觸零件表面，否則會使行走架擺動，導致測量結果不允許。 4。為了減少測量誤差，適當增加測量次數并取平均值。齒輪直徑的計算方法：齒頂圓直徑=(齒數+2)*模數分度圓直徑=齒數*模數齒根圓直徑=齒尖圓直徑-4。5模數這種計算方法適用于所有模數齒輪(不包括位移齒輪)。模數表示齒輪齒的尺寸。齒輪模數=分度圓直徑÷齒數齒輪外徑÷齒數-2齒輪模塊符合國家標準(GB1357-78)模數標準系列(首選)1，1。25、1。5、2、2。5、3、4、5、6、8、10、12、14、16、20、25、32、40、50模數標準系列(可選)1。75，2。25，2。75，3。5，4。5.5。5、7、9、14、18、22、28、36、45模數標準系列(未盡可能多地使用)3。25，3。75，6。5，11，30不使用上述值以外的非標準齒輪！ 齒輪傳動是最重要的機械傳動之一。 齒輪零件具有傳動效率高、傳動比穩定、結構緊湊等優點。因此，齒輪零件被廣泛使用，齒輪零件的結構形式也各不相同。根據齒形的不同生成線，齒輪可以分為漸開線齒輪和圓弧齒輪。根據齒輪的不同結構形式，齒輪可以分為直齒輪、斜齒輪和錐齒輪。本章將詳細介紹使用Pro / E創建標準正齒輪、斜齒輪、錐齒輪、圓弧齒輪和蝸輪的設計過程。 以上是xy平面上定義的漸開線方程。其他平面上的方程可以通過修改x、y和z的坐標關系來定義，這里不再重復。3。1。2正齒輪的建模和分析本小節將介紹參數化正齒輪創建的方法。正齒輪創建的參數化過程相對復雜，將使用許多與齒輪相關的參數和關系。正齒輪的建模和分析(如圖3 - 2所示) ) ： ( 1 )創建齒輪基本圓的步驟是通過繪制曲線來創建齒輪基本圓，包括頂圓、基圓、分度圓和根圓。圓的大小由預設參數控制。( 2 )為了創建漸開線，使用從方程生成漸開線的方法來創建漸開線。本章第一節分析了漸開線方程的相關知識。
