DR8-1800機器人本體技術參數

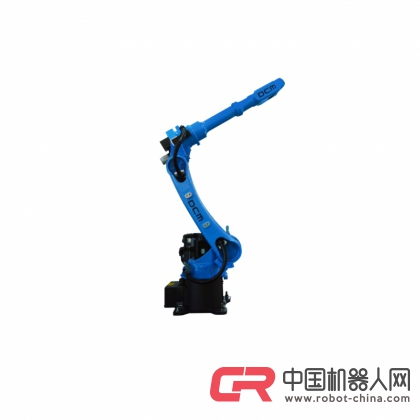

?2.1 機器人本體構成圖
?2.2 機器人機械參數
DR8-1800機器人機械參數如表
|
機型 |
DR8-1800 |
|
自由度 |
6 |
|
手腕負載 |
8 kg |
|
最大工作半徑 |
1818mm |
|
本體重量 |
160 kg |
|
安裝方式 |
水平、垂直、吊裝 |
|
驅動方式 |
AC 伺服驅動 |
|
重復定位精度 |
±0.05mm |
|
噪聲 |
<80dB(A) |
|
工作溫度 |
0℃~+40℃ |
|
運輸、儲存溫度 |
25℃~+55℃ |
|
濕度 |
75%AH 以下（短期 95%AH） |
|
振動 |
4.9m/s2 以下 |
|
機器人本體 IP 防護等級 |
IP40 |
|
控制柜 IP 防護等級 |
IP53 |
|
IO說明 |
16DI/16DO |
|
電源電壓 |
380V |
|
最大容量 |
3KVA |
?2.3 機器人負載參數
DR8-1800型機器人負載參數如表
|
機器人型號 |
腕關節負載 |
前臂負載 |
大臂負載 |
旋轉座負載 |
|
DR8-1800 |
8 |
10 |
10 |
20 |
DR8-1800型機器人負載位置如圖
DR8-1800手腕負載質量與重心的關系如圖
?2.4 機器人運動參數
DR8-1800各關節運動參數如表
|
項目 |
規格 |
|
|
名稱 |
DR8-1800 |
|
|
關節速度 |
J1 |
150°/s |
|
J2 |
150°/s |
|
|
J3 |
160°/s |
|
|
J4 |
360°/s |
|
|
J5 |
320°/s |
|
|
J6 |
360°/s |
|
|
關節角度 |
J1 |
±165° |
|
J2 |
+155°～-90° |
|
|
J3 |
+80°～-190° |
|
|
J4 |
±185° |
|
|
J5 |
±120° |
|
|
J6 |
±360° |
|
|
自由停止時間/自由停止距離 |
J1 |
0.38s/28.5° |
|
J2 |
0.5s/37.5° |
|
|
J3 |
0.15s/12° |
|
|
J4 |
0.14s/25.2° |
|
|
J5 |
0.24s/38.4° |
|
|
J6 |
0.12s/21.6° |
|
|
手腕允許負載力矩 |
J4 |
22 Nm |
|
J5 |
16.5 Nm |
|
|
J6 |
6.7 Nm |
|
|
手腕允許負載慣量 |
J4 |
0.75 kgm2 |
|
J5 |
0.35 kgm2 |
|
|
J6 |
0.1 kgm2 |
|
?2.5 機器人工作空間
DR8-1800機器人工作空間如圖
|
a |
b |
c |
d |
|
1818 |
1458 |
2053 |
1158 |
|
|
|
|
|
|
|
|
