DR 20機器人本體技術參數

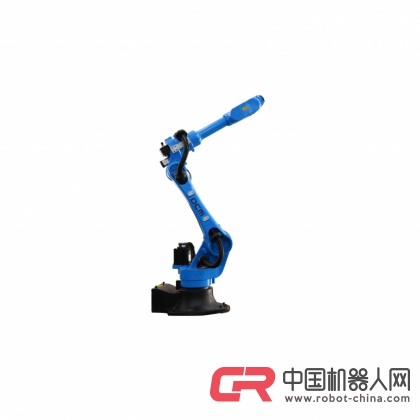

?2.1 機器人本體構成圖
圖 2-1 DR20 機器人本體構成
?2-2機器人機械參數
|
機型 |
DR20 |
|
|
自由度 |
6 |
|
|
手腕負載 |
20kg |
|
|
最大工作半徑 |
1718mm |
|
|
本體重量 |
235kg |
|
|
安裝方式 |
正裝、倒裝 |
|
|
重復定位精度 |
±0.05mm |
|
|
噪聲 |
<80dB(A) |
|
|
工作溫度 |
0℃~+40℃ |
|
|
運輸、儲存溫度 |
25℃~+55℃ |
|
|
濕度 |
75%RH 以下（短期 95%RH） |
|
|
振動 |
4.9m/s2 以下 |
|
|
機器人本體 IP 防護等級 |
IP40（腕部 ）IP65） |
IP40 |
|
控制柜 IP 防護等級 |
IP53 |
|
表 2-1 DR20 機器人機械參數
?2-3機器人機械參數
DR20 型機器人負載參數如表
|
機器人型號 |
腕關節負載 |
前臂負載 |
|
DR20 |
20 |
10 |
表 2-2 DR20 型機器人負載參數
DR20 型機器人負載位置如圖
（1、工具法蘭接口；2、前臂驅動箱體接口；3、底座接口）
DR20 手腕負載質量與重心的關系如圖
?2-4機器人運動參數
DR 20各關節運動參數如表
|
項目 |
規格 |
|
|
名稱 |
DR20 |
|
|
關節速度 |
J1 |
170°/s |
|
J2 |
170°/s |
|
|
J3 |
170°/s |
|
|
J4 |
360°/s |
|
|
J5 |
360°/s |
|
|
J6 |
600°/s |
|
|
關節角度 |
J1 |
±165° |
|
J2 |
+155°～-90° |
|
|
J3 |
+75°～-200° |
|
|
J4 |
±185° |
|
|
J5 |
±120° |
|
|
J6 |
±360° |
|
|
關節允許負載力矩 |
J4 |
50Nm |
|
J5 |
50Nm |
|
|
J6 |
19.6Nm |
|
|
關節允許負載慣量 |
J4 |
1.6kgm2 |
|
J5 |
1.6kgm2 |
|
|
J6 |
0.8kgm2 |
|
?2-5機器人工作空間
本工作空間反映的是機械系統零點及作業范圍，與控制系統使用說明書中定義的稍有差異。
用戶操縱機器人時需要以控制系統使用說明書中定義的為準，否則系統會報錯。
DR20 機器人工作空間如圖 2-14 所示，最初安裝、固定機器人；
|
a |
b |
c |
d |
|
1718 |
1358 |
1538 |
1474 |
|
|
|
|
|
|
|
|
