DR 50E機器人本體技術參數

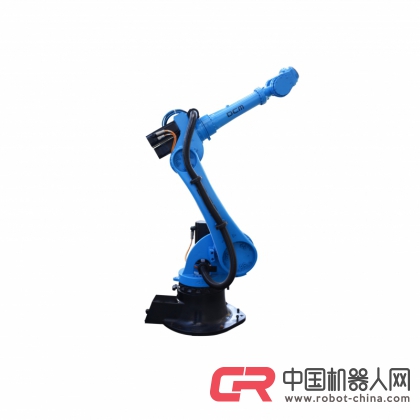

?2-1 機器人本體構成圖
?2-2 機器人機械參數
DR50E 機器人機械參數如表
|
機型 |
DR50E |
|
自由度 |
6 |
|
手腕負載 |
50kg |
|
最大工作半徑 |
2124mm |
|
本體重量 |
575kg |
|
安裝方式 |
正裝 |
|
重復定位精度 |
±0.1mm |
|
噪聲 |
<80dB(A) |
|
工作溫度 |
0℃~+40℃ |
|
運輸、儲存溫度 |
25℃~+55℃ |
|
濕度 |
75%RH 以下（短期 95%RH） |
|
振動 |
4.9m/s2 以下 |
|
機器人本體 IP 防護等級 |
IP40 |
|
控制柜 IP 防護等級 |
IP53 |
?2-3 機器人負載參數
DR50E 型機器人負載參數如表
|
機器人型號 |
腕關節負載 |
前臂負載 |
大臂負載 |
|
DR50E |
50 |
15 |
50 |
DR50E 型機器人負載位置如圖
DR50E 手腕負載質量與重心的關系如圖
?2-4 機器人運動參數
DR 50E各關節運動參數如表
|
項目 |
規格 |
|
|
名稱 |
DR50E |
|
|
關節速度 |
J1 |
140°/s |
|
J2 |
120°/s |
|
|
J3 |
120°/s |
|
|
J4 |
220°/s |
|
|
J5 |
220°/s |
|
|
J6 |
320°/s |
|
|
關節角度 |
J1 |
±160° |
|
J2 |
+130°～-60° |
|
|
J3 |
+75°～-195° |
|
|
J4 |
±360° |
|
|
J5 |
±110° |
|
|
J6 |
±360° |
|
|
自由停止時間/自由停止距離 |
J1 |
0.42s/26° |
|
J2 |
0.65s/33° |
|
|
J3 |
0.25s/20° |
|
|
J4 |
0.29s/26° |
|
|
J5 |
0.29s/26° |
|
|
J6 |
0.19s/19° |
|
|
關節允許負載力矩 |
J4 |
260Nm |
|
J5 |
260Nm |
|
|
J6 |
147Nm |
|
|
關節允許負載慣量 |
J4 |
28kgm2 |
|
J5 |
28kgm2 |
|
|
J6 |
11kgm2 |
|
?2-5 機器人工作空間
DR50E 型機器人負載參數如表
|
a |
b |
c |
d |
|
2124 |
1479 |
2453 |
960 |
|
|
|
|
|
|
|
|
