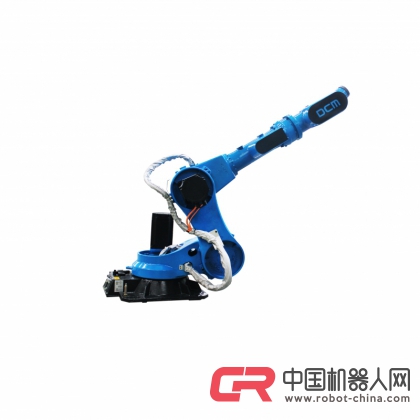

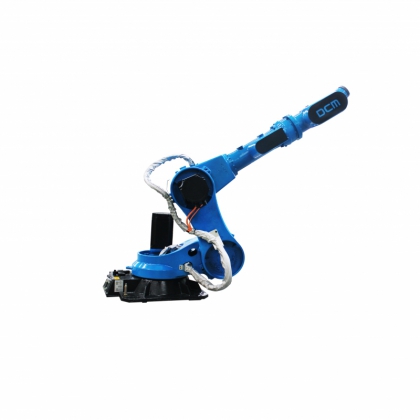

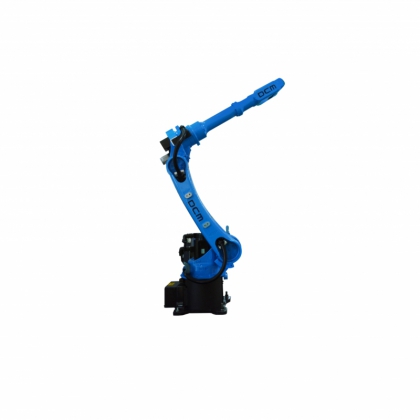

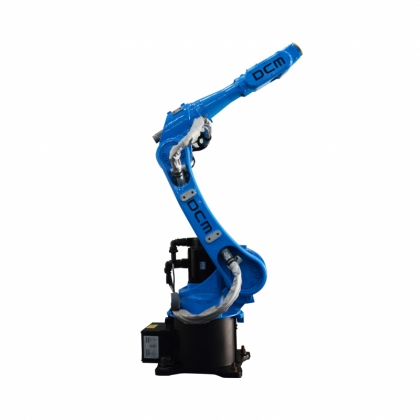

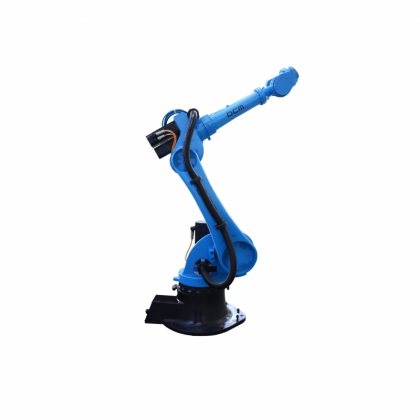

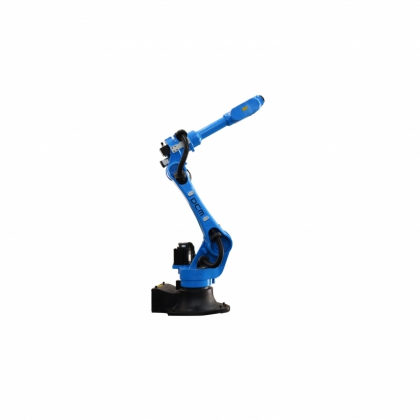

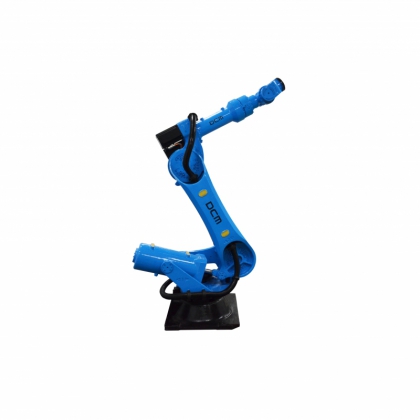

DR90B折彎機器人的外形結構緊湊，各關節均按照了高精度減速機，高度的關節速度能在工作空間內進行靈活的作業，可以進行折彎作業。
DR90B是專用于折彎的機器人，手腕額定負載為 90Kg，最大工作半徑為 2570mm，具有結構緊湊、工作范圍大、運行速度快、重復定位精度高、折彎穩定性強等特性。
DR 90B機器人本體技術參數
?2.1 機器人本體構成圖
圖DR90B 折彎機器人本體構成
?2-2機器人機械參數
|
機型 |
DR90B |
|
|
自由度 |
6 |
|
|
手腕負載 |
90kg |
|
|
最大工作半徑 |
2570mm |
|
|
本體重量 |
730kg |
|
|
安裝方式 |
落地 |
|
|
重復定位精度 |
±0.1mm |
|
|
噪聲 |
<80dB(A) |
|
|
工作溫度 |
0℃~+40℃ |
|
|
運輸、儲存溫度 |
25℃~+55℃ |
|
|
濕度 |
75%RH 以下（短期 95%RH） |
|
|
振動 |
4.9m/s2 以下 |
|
|
機器人本體 IP 防護等級 |
IP40 |
|
|
控制柜 IP 防護等級 |
IP53 |
|
|
IO說明 |
16DI/16 |
|
|
氣管說明 |
/ |
|
表 2-1 DR90B 折彎機器人機械參數
?2-3機器人機械參數
DR90B 型折彎機器人負載參數如表
|
機器人型號 |
腕關節負載 |
手腕負載 |
前臂負載 |
大臂負載 |
|
DR90B |
90 |
5 |
15 |
30 |
表 2-2 DR90B 型折彎機器人負載參數
DR90B型折彎機器人負載位置如圖
DR90B 各關節運動示意圖
?2-4機器人運動參數
DR 90B各關節運動參數如表
|
項目 |
規格 |
|
|
名稱 |
DR90B |
|
|
關節速度 |
J1 |
110°/s |
|
J2 |
105°/s |
|
|
J3 |
130°/s |
|
|
J4 |
215°/s |
|
|
J5 |
170°/s |
|
|
J6 |
205°/s |
|
|
關節角度 |
J1 |
±180° |
|
J2 |
+150°～-67° |
|
|
J3 |
+66°～-190° |
|
|
J4 |
±180° |
|
|
J5 |
±120° |
|
|
J6 |
±360° |
|
|
手腕允許負載力矩 |
||
|
J5 |
288Nm |
|
|
J6 |
63Nm |
|
|
關節允許負載慣量 |
||
|
J5 |
32kgm2 |
|
|
J6 |
0.8kgm2 |
|
?2-5機器人工作空間
本工作空間反映的是機械系統零點及作業范圍，與控制系統使用說明書中定義的稍有差異。
用戶操縱機器人時必須以控制系統使用說明書中定義的為準，否則系統會報錯。
DR90B 機器人工作空間如圖 2-14 所示，最初安裝、固定機器人；
|
|
|
|
|
|
|
|
