DR 120機器人本體技術參數

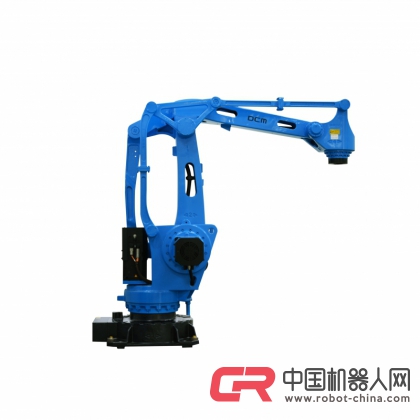

?2.1 機器人本體構成圖
?2.2 機器人機械參數
DR120機器人機械參數如表
|
機型 |
DR120 |
|
自由度 |
4 |
|
手腕負載 |
120 kg |
|
最大工作半徑 |
2403 mm |
|
本體重量 |
1040 kg |
|
安裝方式 |
水平 |
|
驅動方式 |
AC 伺服驅動 |
|
重復定位精度 |
±0.2mm |
|
噪聲 |
<70dB(A) |
|
工作溫度 |
0℃~+40℃ |
|
運輸、儲存溫度 |
25℃~+55℃ |
|
濕度 |
75%AH 以下（短期 95%AH） |
|
振動 |
4.9m/s2 以下 |
|
機器人本體 IP 防護等級 |
IP40 |
|
控制柜 IP 防護等級 |
IP53 |
?2.2 機器人負載參數
DR120型機器人負載參數如表
|
機器人型號 |
腕關節負載 |
前臂負載 |
|
DR120 |
120 |
24 |
DR120型機器人負載位置如圖
DR120手腕負載質量與重心的關系如圖
?2.4 機器人運動參數
DR120各關節運動參數如表
|
項目 |
規格 |
|
|
名稱 |
DR120 |
|
|
關節速度 |
J1 |
145°/s |
|
J2 |
110°/s |
|
|
J3 |
120°/s |
|
|
J4 |
400°/s |
|
|
關節角度 |
J1 |
±165° |
|
J2 |
+85°~-40° |
|
|
J3 |
+120°~-20° |
|
|
J4 |
±300° |
|
|
手腕允許負載力矩 |
J4 |
250Nm |
|
手腕允許負載慣量 |
J4 |
70 kgm2 |
?2.5 機器人工作空間
本工作空間反映的是機械系統零點及作業范圍，與控制系統使用說明書中定義的稍有差異。
用戶操縱機器人時須要以控制系統使用說明書中定義的為準，否則系統會報錯。
DR120機器人工作空間如圖，最初安裝、固定機器人
|
a |
b |
c |
d |
25°≤α≤155° |
|
2403 |
742 |
1776 |
462 |
|
|
|
|
|
|
|
|
