一、功能簡述

本試驗臺主要用于對汽車安全帶卷收器進行耐久測試，所有測試結果由計算機自動記錄，并自動形成測試曲線及測試報告。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。

二、依據標準

汽車安全帶性能要求和實驗方法

汽車安全帶動態性能要求和試驗方法

本試驗臺技術指標符合以上標準中的相關試驗條款中的檢測要求。

三、產品的技術說明

1、檢測項目

安全帶卷收器疲勞耐久檢測

2、試驗臺的組成結構



2.1試驗臺組成

剛性立柱架、驅動機構、絲杠升降機構、試驗夾具、試驗電源、計算機控制系統和數據處理軟件。

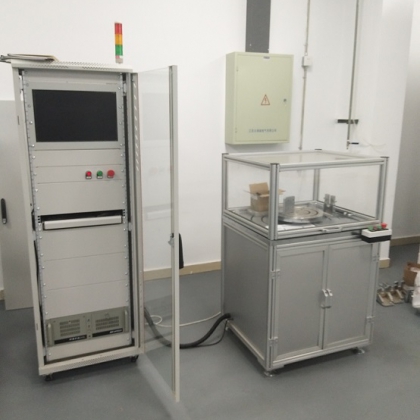

2.2試驗臺布局

整個系統內包含試驗臺和計算機控制系統兩部分組成。計算機控制柜底部安裝有自鎖腳輪，可方便自由移動，與試驗臺之間用航空插頭電纜連接；可以和試驗臺方便分離，整體美觀大方，操作方便。

2.3試驗臺外觀顏色

試驗臺與計算機控制柜體外表采用噴塑處理，外觀顏色按工業設計要求。

3、試驗臺詳細說明

3.1 試驗臺臺架機械結構

◇機械臺體：1720 mm×700 mm×875 mm；是整個試驗臺架的安裝基準面，上面設計有專門安裝夾具，可供安全帶卷收器的安裝和調整。

3.2試驗功能的實現

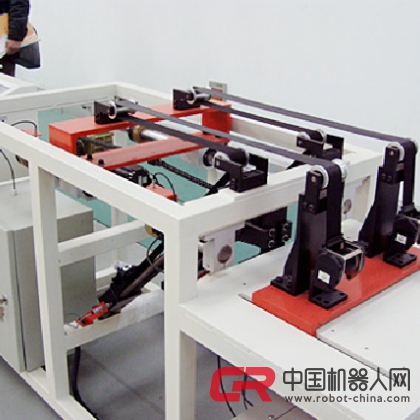

安全帶卷收器安裝在固定夾具上，把織帶穿過滾輪連接到驅動機構上面，啟動驅動機構，軟件按照編輯好的動作邏輯運行，實驗到指定次數，軟件自動停止。如果檢測過程中出現異常，軟件也自動判斷報警和停機。

4、試驗電源

◇ 濕度范圍：20-80%RH；

◇ 使用溫度范圍：0-40℃；

◇ 供電電壓：AC 220V±10%/50Hz，接地線；

5、 計算機及數據處理軟件部分

5.1 計算機控制系統

1) 計算機系統配置：

◇ P4　3.0G/1G/160G/19’液晶顯示器

◇ 噴墨打印機及附件

2)拉壓力傳感器及變送器

3) I/O控制板卡

4) 計算機程控柜（含電器控制）

計算機控制柜采用型材鋼焊接而成，是計算機與控制電路的一體化設計；顯示器嵌入式安裝于放置控制柜部上，下部設計有抽屜式鍵盤拖架；工控機放置在鍵盤下部，兩側面和前后均設計有檢修門，可方便檢修；另外控制柜的底部四角安裝有自鎖腳輪，可以自由的移動和鎖止定位。

5.2 系統控制軟件

WINDOWS操作平臺，操作容易，可設定各類檢測參數（根據檢測標準），保存試驗數據。標準化的試驗報表格式，檢測數據輸出、規范、準確。

  5.3 軟件模塊

1.      型號管理： 添加、2座椅及調角器型號，并設置相應產品參數和試驗標準；

2.      系統參數：設置各個試驗曲線顯示坐標系及其他的系統參數；

3.      系統測試：進入系統測試模塊，測試系統是否正常；

4.      新建試驗：新建一個試驗記錄；

5.      繼續試驗：繼續一個以前的試驗記錄；

6. 安全帶安裝固定點強度檢測模塊

  5.4軟件功能

1)        具有手動、自動兩種測量方式，并可在測試界面中設定；可手動控制各驅動部件運動。

2)        程序控制的試驗項目在試驗時能根據實際需要進行增減設定，不同的測試項目可任意選擇、組合，試驗前在測試界面中選擇；可設定、記錄和顯示次數、時間等測試數據的關系圖。自動保存試驗數據，有可選擇性的保存試驗數據的功能。

3)        計算機控制、人機對話、界面靈活，試驗條件、參數的初始設定是開放性的，根據試驗需要可以修改并保存；對于每種產品、每個檢測項目的初始試驗條件、參數可以保存幾組設定并可供選擇；操作者可以對試驗報告格式進行適當編輯，試驗結果由計算機記錄并生成。

4)        所有測試結果由計算機自動記錄，試驗時實時顯示力、速度與時間的關系曲線，并自動形成測試曲線及測試報告。

5)        試驗結果能夠保存、查詢、打印輸出；軟件具有可擴充性設計，便于日后增加試驗項目，試驗結果可以以曲線方式顯示在屏幕上，可儲存并脫機打印，還可以導出至Excel中。每項試驗記錄表格靈活，所有試驗參數能夠根據不同產品要求進行設置(如：檢測標準號、檢測項目、標準檢測技術條件、標準技術要求等)。

6)        試驗控制具有容錯、糾錯功能，凡是某項測試不正確、誤操作等等情況出現時應有屏幕提示、詢問是否繼續試驗還是返回主菜單。

7)        試驗過程中可設置異常停機參數。當試驗程序中斷、停止、關閉時能自動記錄工作參數、試驗次數等參數，重啟試驗程序的默認參數為上次停止時間點的參數、試驗次數等。

6、試驗臺技術指標

6.1 機械性能及參數

    ◇ 織帶拉出長度：1000mm；

◇ 鎖止1大行程：100mm；

◇ 織帶拉卷頻率：15次/分鐘。

6.2 電氣性能及參數

◇ 動作循環可以任意編輯；

◇ 動作保持時間可自行設定。

四、產品使用條件

1、環境要求

◇ 濕度范圍：35-90%（相對濕度）；

◇ 使用溫度范圍：0-45℃；

2、電源及氣源

◇ 供電電壓：220VAC±10%，

◇ 工作制式：24小時工作制；
