一、概述

該試驗臺實現限位器的性能試驗，并繪制相應的性能曲線，對檢測結果進行產品合格與否判斷。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。

主要測試項目：操作力矩試驗、過載性能等。

設備軟件包括：空載力矩清零、耐久回零準確性、助關能量自動判斷起始點、預留高低溫?cái)U(kuò)展功能。

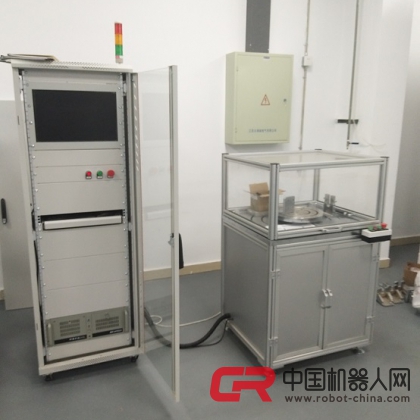

二、試驗臺組成

試驗臺由試驗臺和控制柜等部分組成；試驗臺由型材結構臺架、驅動機構、扭矩檢測機構、轉角檢測機構等組成；各部分結測構緊湊，布局合理，人機交互界面良好。

　

三、試驗臺說明

1）驅動裝置

   利用伺服電機、減速機實現旋轉動作，并通過 動態扭矩傳感器和角度傳感器來實現操作扭矩和旋轉角度的檢測。在試驗過程中，可繪制扭矩和角度、扭矩和時間的關系曲線。

伺服電機通過減速機構減速增矩后，通過扭矩傳感器和相應機構帶動限位器運動，臺體外加有機玻璃罩保護，達到安全、美觀的目的。

2）扭矩檢測機構：

計算機發出控制信號，由伺服電機驅動的施力機構動作，并通過扭矩傳感器檢測施加的值，直到達到規定的扭矩值為止。在試驗過程中，計算機自動計算限位器轉動的角度，并可繪制扭矩和角度的關系曲線。

測試限位器限位角、力安裝200Nm扭矩傳感器，傳感器的測試重復精度在0.1NM。

3）夾具

   夾具的設計使得旋轉驅動機構的軸心線和限位器的的軸心線在同一直線上，使得運動時無任何附加扭矩，保證試驗的科學性和合理性。

試件在夾具上安裝按照試件在實車的狀態，使試件旋轉扭矩的性能檢測等同實車情況。

限位角、力性能工位用的夾具可實現快速安裝，以滿足不同被測件在短時間內安裝和測試。

過載工位試驗過程中，自動對扭矩、角度等參數進行監控，如出現故障報警，則自動停機或聲光報警，提示試驗人員前去處理。

四、計算機控制及數據采集系統

1、 主要部件

l 工業控制計算機P4.0G/2G/500G/19’液晶顯示器

l 激光打印機及附件

l 高速高精度A/D檢測卡

l 伺服用電機控制板卡

l 扭矩傳感器及變送器

l 角度傳感器及附件

2、 控制系統

2.1 不同試驗樣件的參數采用界面輸入；每種試驗項目均為獨立的模塊，其中

的試驗參數可采用界面自定義輸入、標準參數輸入；試驗項目和其中的設定參數可選擇。

2.2 在試驗過程中，當試驗行程超過設定的安全值，試驗中出現異常（驅動裝置的驅動力突然增大或突然下降）自動停止試驗、并提示報警。

2.3試驗臺具有手動和自動功能。在自動功能狀態下，試驗項目能自動進行并進行數據的自動處理，試驗結束后自動停機。

2.4設有數據庫

試驗前要自動檢測存儲空間和樣品編號是否有重號并提示；數據庫中的資料可通過樣品編號、樣品型號、試驗日期、生產單位等方式進行查詢和可選擇性地打印輸出。

2.5當某項試驗項目需重作或補作時，所有試驗數據、圖表能夠進入原有的數據庫中，并按并行編號進行編號。

2.6程序控制的試驗項目在試驗時能根據實際需要進行增減設定，不同的測試項目可任意選擇、組合，試驗前在測試界面中選擇；可設定、記錄和顯示扭矩、角度等測試數據的關系圖。自動保存試驗數據，有可選擇性的保存試驗數據的功能。

2.7所有測試結果由計算機自動記錄，試驗時實時顯示扭矩、位移與時間的關系曲線，并自動形成測試曲線及測試報告。曲線圖具有自動鼠標讀圖功能，當把光標移動到曲線圖上的某點時，計算機自動給出此點的角度值和坐標值，方便對關系曲線圖進行分析和處理。

角度與扭矩的關系曲線圖

2.8試驗結果能夠保存、查詢、打印輸出：

軟件具有可擴充性設計，便于日后增加試驗項目，試驗結果可以以曲線方式顯示在屏幕上，可儲存并脫機打印。每項試驗記錄表格靈活，所有試驗參數能夠根據不同產品要求進行設置。

軟件測試過程中保留原始數據，方便研發人員隨時調閱、改進限位器性能。

2.9試驗過程中可設置異常停機參數。

當試驗程序中斷、停止、關閉時能自動記錄工作參數、試驗次數等參數，重啟試驗程序的默認參數為上次停止時間點的參數、試驗次數等。

五、主要技術參數

1、使用條件

◇ 濕度范圍：20-80%RH；

◇ 使用溫度范圍：-5℃-40℃；

◇ 供電電壓：AC 220V±10%/50Hz，接地線；

2、主要技術參數

◇ 扭矩測量范圍：0-200NM，測量精度：±0.5%FS；

◇ 擺動角度 ：0-360°；測量精度±0.5°

◇ 時間設定范圍：0~999S，精度±0.1S

◇ 耐久次數設置范圍：1-9，999，999次
