一 、功能概述

 該試驗臺適用于各種汽車的行李箱架的靜載試驗和撓度檢測，判斷其產品是否合格；為該產品的開發設計和研究提供精確的檢測參數。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。

二、依據標準

本試驗臺技術指標符合貴公司所提出的相關檢測要求。　       　

三 、產品技術說明

1、檢測項目

1.1、靜載試驗

1.1.1抗升力試驗；

1.1.2抗縱向力試驗；

1.1.3抗20°水平力試驗；

1.1.4抗橫向力試驗；

1.2、撓度檢測

1.2.1 X方向撓度檢測；

1.2.2 Y方向撓度檢測；

1.3、駐坡狀態

1.3.1 前后正負15度傾斜；

1.3.2 左右正負15度傾斜；

2 、試驗臺的組成結構

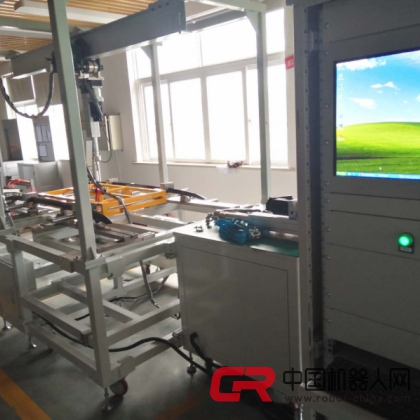

2.1  試驗臺結構與組成

本試驗臺是有操作試驗臺體和計算機控制柜組成；之間電纜連接有航空插頭連接，便于移動。

試驗臺體是用鋼型材框架結構焊接而成，表面噴漆處理，臺體前后安裝有對開門，便于設備的保養和維修。

計算機控制柜為型材鋼焊接而成的標準化式控制柜體，外表噴塑處理；底面安裝有自鎖式腳輪，可自由移動并剎車固定；上部放置液晶顯示器，下面設計有抽屜式鍵盤托盤，工控機放置在鍵盤下部；電路控制系統安裝在控制柜里，前后和側面安裝有活門，便于電路的檢修；

2.2 實驗臺布局

試驗臺各部分結構緊湊，總體布局合理，美觀大方，水平方向加載機構采用一個機構，通過移動來完成對各個使力點作用，整體結構簡單，人機界面良好。



       設備機械結構圖                       設備機械結構圖

2. 3  試驗臺外觀顏色

1)   臺體尺寸2500X1500(長X寬),外表噴塑處理電腦灰（RAL7035），操作面板鋁板氧化、驅動機構安裝支架及工裝夾具表面鍍鉻處理；試驗箱為不銹鋼材質；

2)   計算機控制的電控柜，外表噴塑處理電腦灰（RAL7035）。



3、試驗臺詳細說明

3.1 驅動檢測機構

驅動檢測機構為壹套，一套為垂直方向作用力，其它作用點通過定滑輪進行力方向的轉換，可以在不同的作用點工作，該機構具有導向定位桿和角度調節，方便安裝定位。

控制部分采用伺服電機驅動與力傳感器形成閉環控制電路，試驗的轉速可自行設定；并可設置最大加載力的保護限制；伺服電機具有運轉平穩，控制精度高等優點；高效率等優點。

3.2 撓度位移檢測機構

 位移傳感器安裝在磁力表座上，在試驗前可將磁力表座吸合在合適的位置，調整好位移傳感器的檢測位置，方便快捷，實用性強，可滿足任意關鍵點的位移檢測。位移傳感器選用自復位式位移傳感器，測量數據準確，精度高。

3.5 試驗箱

試驗箱為鋼材焊接而成，具有足夠的剛性，試驗箱長1000mmX寬600mmX高100mm；試驗箱周邊具有掛載機構，方便施加各個方向力和檢測位移。

3.6 功能實現

1、抗升力試驗：（如下圖）

1）在Fa作用下，車頂裝載裝置應繼續固定在車頂上；

2）在Fa作用下，任何部件應無損壞發生；

3）如果前后鏈接裝置不同，則試驗后，后部車頂桿在0.5Fa下應繼續固定在車頂上。

2、 抗縱向力試驗：



 1）在F1作用下，載物應繼續固定在車頂裝載裝置上；

2）在F1作用下，任何部件應無損壞發生；

3）在0.5F1作用下檢測瞬間撓度，如果超出10mm設備報警。

4）在-0.5F1作用下，載物應繼續固定在車頂裝載裝置上，任何部件應無損壞發生，檢測撓度，如果超出50mm設備報警。

3、 抗20°水平力試驗：



1）在F1q作用下，載物應繼續固定在車頂裝載裝置上；

2）在F1q作用下，任何部件應無損壞發生；

3）在0.5F1q作用下檢測瞬間撓度，如果超出10mm設備報警。

4）在0.5F1q作用下檢測最大撓度，如果超出50mm設備報警。

4、 抗橫向力試驗：

1）在Flat作用下，載物應繼續固定在車頂裝載裝置上；

2）在Flat作用下，任何部件應無損壞發生；

4）在Flat作用下檢測最大撓度，如果超出50mm設備報警。

5、 撓度檢測：

1）在X方向作用力，檢測X方向撓度；

2）在Y方向作用力，檢測Y方向撓度。

3.8 控制部分

1) 計算機系統配置：

?? 工業控制計算機P4  3.0G/1G/160G

?? 19”液晶顯示器；

?? 噴墨打印機及附件

2) 閉環控制電路系統

3) 輪輻式力傳感器

4) 位移傳感器

5) 伺服電機及控制器

6) 試驗電源

3.9 控制及數據處理軟件部分

WINDOWS系統操作平臺，操作容易，可設定檢測參數。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。

1）型號擴展模塊：既可添加一種汽車行李箱的產品型號，也可刪除某個汽車行李箱型號；

2）試驗檢測模塊：行李箱橫向加載，行李箱縱向加載，行李箱撓度檢測；

3）試驗參數模塊：可設定加載力大小，加載速度大小，加載力范圍，位移范圍；

4）系統功能模塊：分為系統管理模塊、打印模塊、可更改相關試驗報表內容、打印試驗報告。

3.10 試驗電源

?? 負載電源輸入?yún)?shù)：

?? 相對溫度： 0℃--45℃

?? 輸入電壓：AC 220V±10%，50Hz

四、試驗臺技術指標

?? 力檢測范圍：0~12000N，精度±0.5%FS，顯示分辨率0.1 N；

?? 位移檢測范圍：0~20mm，精度±0.2%FS，顯示分辨率0.01 mm；

五、使用條件

?? 濕度范圍：35-90%（相對濕度）；

?? 使用溫度范圍：0～40℃；
