一 、功能概述

 該試驗臺適用于各種汽車的電動踏板泥漿試驗，在電動踏板各種狀態下對其進行噴射泥漿，計算機在整個過程對電動踏板的運行電流和時間進行檢測，判斷其產品是否被泥漿影響性能；為該產品的開發設計和研究提供實車泥漿路況數據，優化產品參數。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。

二、依據標準

本試驗臺技術指標符合貴公司所提出的相關檢測要求?！?span>       　

三 、產品技術說明

1、檢測項目

??汽車電動踏板在泥漿環境下運行時間；

??汽車電動踏板在泥漿環境下運行電流；

2 、試驗臺的組成結構

2.1  試驗臺結構與組成

本試驗臺是有操作試驗臺體和計算機控制柜組成；之間電纜連接有航空插頭連接，便于移動。

試驗臺體是用工業鋁型材框架結構組裝而成，泥漿箱采用厚度10mm的PVC板焊接而成，采用專用泥漿泵，設備具有自動上水功能，并具有缺水報警，泥漿箱安裝有排污口，方便更換泥沙和清洗水箱。

計算機控制柜為型材鋼焊接而成的標準化式控制柜體，外表噴塑處理；底面安裝有自鎖式腳輪，可自由移動并剎車固定；上部放置液晶顯示器，下面設計有抽屜式鍵盤托盤，工控機放置在鍵盤下部；電路控制系統安裝在控制柜里，前后和側面安裝有活門，便于電路的檢修；

2.2 實驗臺布局

試驗臺各部分結構緊湊，總體布局合理，美觀大方，人機界面良好。

2. 3  試驗臺外觀顏色

1) 試驗臺整體為PVC材質，美觀防銹；

2) 計算機控制的電控柜，外表噴塑處理電腦灰（RAL7035）。

3、試驗臺詳細說明

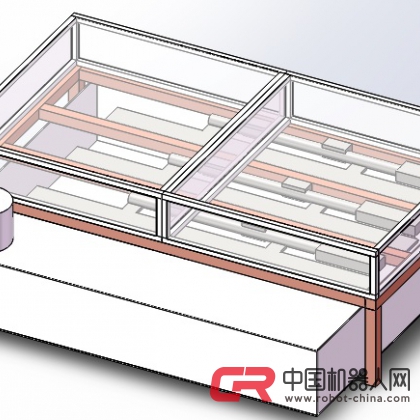

設備整體效果圖

3.1 泥漿系統

試驗臺采用專用泥漿泵，泥漿箱為坡度設計，方便更換和清洗泥漿，泥漿泵周圍有不銹鋼過濾網，過濾大的石頭或其它雜物保護泥漿泵。



單獨泥沙箱

3.2 電動踏板安裝支架

試驗臺安裝支架采用鋁型材，支架底部安裝滾輪，方便把支架拉離開水箱安裝更換樣件。安裝橫梁可以旋轉，便于安裝不同角度安裝底座的電動踏板。

                         可以移動安裝支架

防塵罩打開的狀態

3.3 控制部分

1) 計算機系統配置：

?? 工業控制計算機P4  3.0G/1G/160G

?? 19”液晶顯示器；

?? 噴墨打印機及附件

2) 閉環控制電路系統

3) 電流傳感器

4) 試驗電源

3.4 控制及數據處理軟件部分

WINDOWS系統操作平臺，操作容易，可設定檢測參數。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。

1）型號擴展模塊：既可添加一種汽車電動踏板的產品型號，也可刪除某個汽車電動踏板型號；

2）試驗檢測模塊：噴泥漿耐久試驗；

3）試驗參數模塊：可設定噴泥漿間隙時間，電動踏板動作時間，噴泥漿和電動踏板動作的關聯動作。

4）系統功能模塊：分為系統管理模塊、打印模塊、可更改相關試驗報表內容、打印試驗報告。

3.10 試驗電源

?? 負載電源輸入?yún)?shù)：

?? 相對溫度： 0℃--45℃

?? 輸入電壓：AC 220V±10%，50Hz

四、試驗臺技術指標

?? 電流檢測范圍：0~20A，精度±0.2%FS，顯示分辨率0.1 A；

?? 時間檢測范圍：0~999S，精度±0.2%FS，顯示分辨率1 S；
