一、功能簡述：

協議適用于前后蓋鉸鏈性能檢測及耐久試驗，根據不同的試驗內容，需要更換相應的試驗部件。

控制系統采用工控機加板卡作為控制器，配19液晶屏顯示。耐久試驗時系統有手動和自動兩種操作模式，兩種操作模式可以通過轉換開關來互相轉換。當設備故障或操作不正確時，控制系統自動聲光報警提示。性能檢測試驗臺手工操作，自動采集信息。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。

二、試驗臺功能簡述

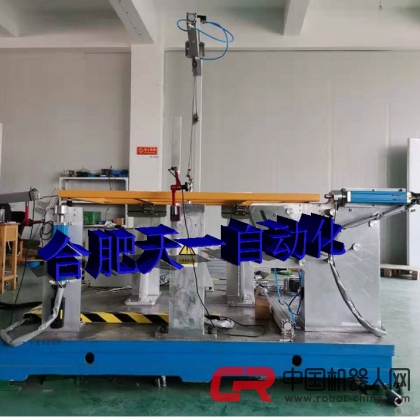

圖1 整體試驗臺

配備模擬門，外形尺寸：1400X1000X40mm，重量：不大于15Kg，由40X40X3mm的方鋼焊接而成。

    模擬門通過鉸鏈安裝支架固定鋼板焊接的支架上，該支架及其它一些試驗機構固定在一個2150X1600X60mm的標準測試平臺上。

        本試驗臺能滿足以下性能檢測項目：

1）     過開力試驗：
                                 圖2 過開力試驗裝置

模擬門通過鉸鏈安裝支架安裝在焊好的支架上，模擬門支撐機構托住模擬門前端中部，使門處于水平狀態，此時前（后）鉸鏈為開到最大時的狀態。

施力機構由電動缸、力傳感器、光柵尺、頂頭、支架等組成，安裝在底部的測試平臺上。

在如圖所示的位置，當電動缸平移臺帶動力傳感器及頂頭上移給模擬門施加135N的力時，光柵尺測得相應的位移值。電動缸緩慢釋放推力后，光柵尺測得相應的位移值，對通光柵尺前后測的差值與標準值比較，判斷力鉸鏈此項參數是否合格，并畫出力學曲線。

2）       橫向剛度試驗：

圖3 橫向剛度試驗裝置

模擬門通過鉸鏈安裝支架安裝在焊好的支架上，模擬門支撐機構托住模擬門前端中部，使門處于水平狀態，此時前（后）蓋鉸鏈為開到最大時的狀態。

如圖所示，模擬門兩側一端安裝施力機構，另一端安裝檢測機構。施力機構由電動缸、力傳感器、撥叉、支架等組成，檢測機構由光柵尺、連接板、支架等組成，兩個機構都安裝在測試平臺上。

施力機構撥叉和檢測機構連接板與模擬門安裝好后，施力機構先預加載20N的力消除安裝間隙，再施加180N的力，另一端檢測機構的光柵尺檢測模擬門的橫向變形量，≤1mm為合格件，并畫出力學曲線。

3）           扭轉剛度試驗

 圖4 橫向剛度試驗裝置

模擬門通過鉸鏈安裝支架安裝在焊好的支架上，模擬門支撐機構托住模擬門前端中部，使門處于水平狀態，此時前（后）蓋鉸鏈為開到最大時的狀態。

如圖所示，模擬門左側下端安裝施力機構，上端安裝檢測機構，右側上端安裝施力機構，下端安裝檢測機構。施力機構由電動缸、力傳感器、支架等組成，檢測機構由光柵尺、連接板、支架等組成，兩個機構都安裝在測試平臺上。

施力機構施加100N的力，另一端檢測機構的光柵尺檢測模擬門的變形量，≤1mm為合格件，并畫出力學曲線。

4）           耐久試驗：

     此試驗為常溫試驗，數量為5000次，檢測鉸鏈回轉扭矩≥30%原扭矩。

圖5 耐久試驗裝置

推拉門機構由電機、氣動裝置、支架等組成，

三、檢測項目、參數、精度

1、過開試驗檢測：

力范圍：5~150N

變形范圍：0~1 mm

2、靜態橫向剛度試驗：

力范圍：5~200N

變形范圍 0~6mm；

殘余變形范圍 0~1mm；

3、2個位移傳感器：

光柵尺

行程100mm

精度±3UM

四、軟件控制系統簡介

汽車前后蓋鉸鏈檢測軟件，是啟華公司用于檢測前后蓋鉸鏈參數是否符合指定的要求而專門開發的專用軟件，具有快速檢測、數據統計的特點。采用Windows XP中文版操作系統，系統穩定，軟件易學易用，并且具有良好的人機界面，參數設置極為方便。

系統管理員及操作員兩級權限。

用戶自己可增加、編輯、刪除檢測協議。

動作力數據記錄及曲線圖，可事后查詢。包括：過開力數據曲線、靜態橫向剛度數據曲線等。

可測量、查詢動態曲線圖：

可導出至excel表，做數據分析



五、關鍵件配置表

六、使用條件

?? 濕度范圍：35-90%（相對濕度）；

?? 使用溫度范圍：0～40℃；
