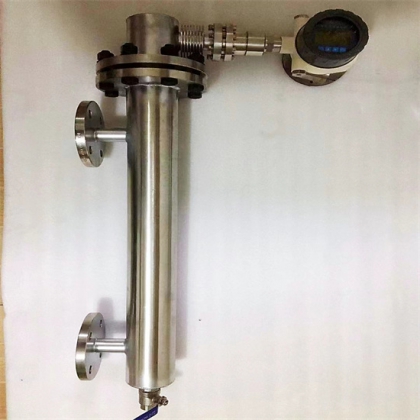

浮筒液位計簡介：

浮筒液位計是根據阿基米德定律和磁耦合原理設計而成的液位測量儀表，儀表可用來測量液位、界位和密度，負責上下限位信號輸出。一般用于測量壓力容器內液位，由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浮筒液位計在測量液位時，浸在液體中的浮筒收到向下的重力，向上的浮力和彈簧扭力的復合作用，當這三個力達到平衡時，浮筒就靜止在某一位置，當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化來達到新的平衡，通過指示器內磁感應原件和傳動裝置使其指示出液位。

浮筒液位計原理：

浸在液體中的浮筒受到向下的重力，向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時，浮筒就靜止在某一位置。當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化即彈簧的伸縮，以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣，通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。

基于位移測量原理，懸掛在測量彈簧上的位移筒體沉浸在被測液體中，并受到阿基米德向上浮力作用，其作用力與排開液體質量成正比。根據液位高低，筒體浸入深度不同，向上浮力發生變化，測量彈簧將要作相應延伸，以達到測量結果。

浮筒液位計主要技術參數

測量范圍：300～3000mm

精 度：液位測量±0.5%FS，界位測量±1%FS

重 復 性：≤±0.25%FS

電 源：12～30VDC

輸出信號：模擬量：4～20mA

數字量：HART

液晶顯示：模擬量或液位、界位、溫度、扭力管轉角及百分數范圍

最小密度差：0.05 g/cm3

工作壓力：2.5～32.0MPa

介質溫度：常溫型：-40～150℃ 高溫型：150～350℃

環境溫度：-40～80℃

接液材質：浮筒：304；316

外浮筒：碳鋼；304；316

扭管：316

浮筒液位計用于測量液位、界位或密度的儀器，輸出4～20mAD信號，并提供HART 通信協議輸出?？色@取來自過程、智能液位控制器或浮筒測量室的信息，儀表測量精度比較高、性能比較可靠、長期穩定性比較好、使用比較方便，適用于電力、石油、化工、冶金、環保、建筑、食品等各行業生產過程中的液位、界位測量與控制。

控制器與浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件，使固定在杠桿組件上的磁鐵發生位移，繼而被元件感知并轉換為電勢。數字液位控制器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號，同時也補償由于過程溫度變化而引起的液體密度的變化。可顯示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分數范圍等。

浮筒式液位計由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力，向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時，浮筒就靜止在某一位置。當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化即彈簧的伸縮，以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣，通過指示器內磁感應元件和傳動裝置使其指示出液位。

電浮筒液位計可用來測量液位、界位或密度，輸出4～20mADC 標準直流信號，并提供HART 通信協議輸出?？刂破髋c浮筒室、浮筒、扭力管系統等組成。浮筒浸沒在浮筒室內的液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重減去浮筒所受的浮力的凈值，在這種合力作用下的扭力管扭轉角度。浮筒室內液體的位置、密度或界位高低的變化引起浸沒在液體中的浮筒受到的浮力變化，從而使扭管轉角也隨之變化。該變化被傳遞到數字液位控制器內的杠桿組件，使固定在杠桿組件上的磁鐵發生位移，繼而被元件感知并轉換為電勢。液位控制器采用微控制器與相關的電子線路測量過程變量，提供電流輸出，驅動LCD 顯示及提供HART 通信能力。微控制器接收經環境溫度補償與線性化了的電信號，同時也補償由于過程溫度變化而引起的液體密度的變化?？娠@示模擬量輸出、過程變量（液位、界面高度或密度）、過程溫度、扭力管旋轉角度及變量的百分數范圍等。

浮筒式液位計由四個基本部分組成：浮筒、彈簧、磁鋼室和指示器。浸在液體中的浮筒受到向下的重力，向上的浮力和彈簧彈力的復合作用。當這三個力達到平衡時，浮筒就靜止在某一位置。當液位發生變化時，浮筒所受浮力相應改變，平衡狀態被打破，從而引起彈力變化即彈簧的伸縮，以達到新的平衡。彈簧的伸縮使其與剛性連接的磁鋼產生位移。這樣，通過指示器內磁感應元件和傳動裝置使其指示出液位。限位開關的儀表即可實現液位信號的報警功能。

浮筒液位計具有顯示比較直觀、工作比較穩定、測量比較可靠的特點，除不適用于高粘度介質液位的測量外，適合用于連續性生產的煉油、化工中的重要容器、設備，如塔類、貯罐中間容器等的液位測量。

其產品特點具體有以下幾種：

（1）工作比較穩定比較可靠，測量精度和靈敏度比較高。

（2）測量范圍比較大，測量范圍可達3000mm。

（3）具有較強的耐高溫、高壓和耐腐蝕能力。

（4）既可現場指示、也可遠傳測量。

（5）現場調試比較方便，比較易于檢查和維護。

浮筒液位計是根據阿基米德定律和磁耦合原理設計而成的液位測量儀表，儀表可用來測量液位、界位和密度，負責上下限位報警信號輸出。專用于測量壓力容器內液位，由四個基本部分組成:浮筒、彈簧、磁鋼室和指示器。

河北 頂裝式電浮筒液位計 廠家津制 新聞

　　浮筒液位計的常見故障處理辦法

　　1、浮筒液位計沒有液位顯示或顯示小

　　蒸汽冷凝器的液位無顯示。

　　[故障檢查]對浮筒液位計進行排污，只有少量的冷凝水流出來，判斷浮筒堵塞。

　　[故障處理]拆下外浮筒打開后發現，污物雜質幾乎將浮筒塞滿。清洗并重新校準后，儀表恢復正常。

　　[維修小結]本例是工藝原因造成的堵塞故障，該容器工藝沒有按期進行清洗和排雜，使冷凝器中沉積了大量的雜質和污物，并堵塞了浮筒。

　　2、浮筒液位計液位顯示大

　　硫黃裝置汽提塔液位，玻璃液位計顯示60%，而DCS顯示為100%。

　　[故障檢查]到現場檢查玻璃液位計是正常的。進行排污檢查發現有污物阻塞現象。

　　[故障處理]停表將浮筒內的污物清理干凈，開表后液位顯示正常。

　　[維修小結]本例是由于筒內的污物將浮筒卡在了100%處，造成了浮筒輸出電流大。檢查浮筒是否被卡的方法就是排污，關閉浮筒與設備相連的取樣閥，打開排污閥排污，若儀表顯示回零則判斷浮筒未卡，如果仍為100%則可判斷浮筒被卡。測量容易結晶、堵塞的介質液位時，首先要判斷就地液位計是否存在堵塞的故障，就地液位計在正常的基礎上再對儀表進行檢查，以避免走彎路。

　　3、操作工反映油罐玻璃液位計指示油位已為零，但浮筒液位計顯示40%左右。

　　[故障檢查]與工藝落實油位的確已很低。查看DCS歷史曲線，浮筒液位顯示在8:50分就保持在40%左右且不變化，到現場排污檢查發現正側取樣管有堵塞現象。

　　[故障處理]繼續排污至正壓側通暢，儀表投運后顯示恢復正常。

　　[維修小結]本例屬于運行維護不到位導致的故障，排污制度能有效地執行和檢查，本故障是可以避免的。

　　4、浮筒液位計液位顯示偏低

　　除碳塔控制系統的液位顯示偏低，控制失靈導致工藝液位上升。

　　[故障檢查]觀寮玻璃液位計的指示為80%，而儀表僅顯示60%，檢查變送器電路正常，拆下浮筒液位計進行校準，發現浮筒被腐蝕泄漏而進水。

　　[故障處理]更換浮筒，重新校準后，液位顯示及控制恢復正常。

　　[維修小結]儀表顯示偏低，把錯誤信號傳遞給控制系統，致使調節閥不斷關小，造成除碳塔的液位不斷上升。用水校準，發現每灌水校一次零點和量程的變化非常大，懷疑浮筒有問題，取出檢查才發現浮筒被腐蝕已進水。

　　5、浮筒液位計液位顯示波動

　　鍋爐汽包液位低負荷時波動小，高負荷時波動大。

　　[故障檢查]觀察工藝供汽壓力基本穩定，經檢查浮筒及變送器沒有問題，仔細檢查發現液相取樣閥沒有全開。

　　[故障處理]把液相閥全打開后，液位穩定。

　　[維修小結]液位計的液相閥門開度小，進入液位計的水量少；氣相閥是開，蒸汽把液位計內的水再加熱，使體積膨脹液位虛高。鍋爐減負荷后蒸汽壓力升高，液位計內水位下降，如此反復就出現了波動。按規定鍋爐水位的氣，液相閥門要全開，這也是安全檢查的主要內容；任何操作上的不到位都會給維修工作帶來的麻煩。
