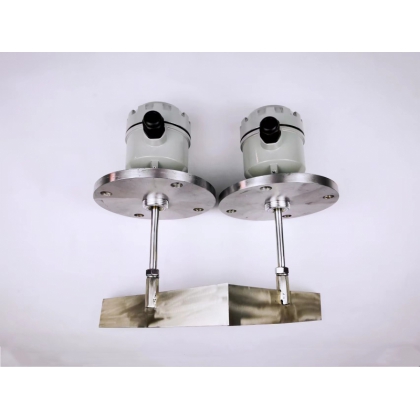

阻旋式料位開關簡介：

阻旋式料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。

阻旋開關是用于固態物料（包括粉狀、塊狀、粒狀、膠狀等）的物位控制器。它具有密封性好、過載能力比較強、輕便易裝、輸出觸點容量比較大等優點。對不同比重的物料可通過調彈簧的拉力來實現，其接觸物料部分全為不銹鋼材料。

原理

阻旋式料位開關是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。對不同比重物料扭力大小可以調節。

特點

1、可長時間連續運轉；

2、 油封設計可以防止粉塵沿軸滲入。

用途：

阻旋式料位開關用于檢測固態物料（粉裝、顆粒）的料位高度，多用于工業的現場，屬于物位控制設備。其的密封設計、過載保護能力以及簡易的安裝方式，使其廣用于飼料、食品、化工、塑料、建筑、肥料等行業.

安裝注意事項

1、安裝前請確認電源電壓是否與標識上面的電壓一致。

2、阻旋料位開關應避免安裝在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等。

4、安裝前確認水平安裝還是垂直安裝。

5、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊

阻旋料位開參數：

傳感器形式:普通型、高溫型

葉片形式：鐮刀型、T型、剪刀型

插入長度:0-3m

報警誤差:正負10mm

工作壓力：-0.1-4MPa

材質：304\316L\其它定制

輸出方式：DPDT開關量輸出（觸點容量220V/2A）

電源:24VDC;220VAC

二、阻旋料位開關工作原理
   阻旋料位開關是采用微電機經減速后，帶動檢測葉片以1或2.5轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移先使一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。
當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。

阻旋料位開關的工作原理是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。

　　阻旋料位開關主要用于各種物料料倉極限料位的自動檢測與控制，不同型號的料位器可滿足不同工況的要求，在冶金、糧食、面粉，建材，水泥、電力、煤炭、化工、鑄造、橡膠、環保除塵等領域。

　　阻旋料位開關的安裝應使葉片所處的位置避開進料口的下部和料倉死料區，為防止使用中物料的砸擊，應在檢測葉片的上方安裝防護板。

　　如采用加長軸垂直安裝，則應安裝保護套筒或使葉片和軟軸所處位置不至受到物料的直接砸擊。多位測量時應適當拉開距離，避免發生軟軸的相互纏繞。

　　為避免室外環境雨水的滲入，側裝時應使出線口垂直向下并旋緊上蓋。垂直安裝時如有條件，可考慮加裝防雨罩。

　　阻旋料位開關使用注意事項有下列幾點：

　　1、設備前請供認電源電壓是不是與標識上面的電壓共同。

2、阻旋料位開關應避免設備在進料口，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊。

3、水平設備時，接線盒入線口應垂直朝下，電纜固定螺母有必要鎖緊，如有條件可加防雨罩等。

4、設備前供認水平設備仍是垂直設備。

5、水平設備時葉片與水平向下呈10～20°的夾角設備，以削減物料的沖擊。

阻旋料位開關，它利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。
1、安裝前請確認電源電壓是否與標識上面的電壓一致。
2、阻旋式料位開關應避免安裝在進料口正下方，當無法避免時可加裝防護擋板，以保護葉片不受物料沖擊造成誤動作。
3、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母需鎖緊，如有條件可加防雨罩等。
4、安裝前確認水平安裝還是垂直安裝。
5、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。
6、桶內溫度超過80℃時，請選用高溫系列產品

河北 報警阻旋料位開關 廠家津制 新聞

。阻旋式料位開關用于對敞開式容器內粉狀及顆粒狀物料進行料位監測或控制，應用于現代工業生產過程和倉儲部等領域中。

阻旋式料位開關的工作原理是：采用交流微電機經減速后，帶動監測葉片慢速旋轉，當物料的料位上升使葉片的轉動受到阻擋時，檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作，發出有料的信號。隨后另一個微動開關動作，切斷微電機的電源使其停止轉動。只要倉內的料位不變，此種狀態便將一直保持下去。
當料位下降檢測葉片不再受到阻擋時，檢測機構便依靠彈簧拉力恢復原態。一個微動開關動作，接通電機電源使其旋轉。隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋監測葉片的轉動，此種狀態將一直保持下去。
阻旋式料位開關的特點
1.主要外露部件均由不銹鋼、鋁合金或工程塑料材料組成，具有防粉塵、防潮和耐腐蝕及對環境無污染的優點。在食品加工、糧食倉儲、及工業粉塵大等惡劣環境均可使用;
2.輸出軸采用了過載保護裝置，可以有效地避免由于使用不當或非正常外力對電機及減速器所造成的破壞;
3.為適應各種物料的不同比重和便于安裝調整，設置了靈敏度的五檔調節裝置和可供選擇的兩種安裝方式及多種監測葉片規格;
4.具有過熱保護裝置,可在250攝氏度以下的環境中正常工作。

2022年

阻旋料位開關作為一種用于固體物料檢測的物位開關，其工作原理是葉片通過傳動軸與離合器相連接并利用微型馬達做驅動裝置，使葉片持續轉動，當葉片接觸物料時，葉片與物料間產生的阻力克服靈敏度調節拉簧的拉力使拉簧張開，此時馬達停止轉動，檢測裝置輸出一開關量信號；當物料下降到葉片以下時，葉片與物料間產生的阻力消失，靈敏度調節拉簧復位到原始狀態，馬達帶動葉片再次正常持續運轉。

常見故障及產生原因有哪些

常見故障現象一：物料未浸沒葉片時，發生報警輸出。

原因分析：

①灰塵或雜物進入軸承造成傳動軸卡死而產生輸出報警。

②物料沖擊使傳動軸變形彎曲，造成傳動系統卡死而產生報警輸出。

常見故障現象二：物料浸沒葉片時，無報警輸出。

原因分析：

①電機長時間運轉而損毀發生停轉。

②葉片形式與物料密度不相符，葉片與物料間產生的阻力小于拉簧的拉力而使電機無法停轉。
