應用范圍

超聲波明渠流量計應用為，主要有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠、工礦企業水排放渠、水電站下泄生態流量排放渠、水利工程和農業灌溉用渠道。

產品特點

1、非接觸式測量，可適用于惡劣的現場

2、IP68防護探頭，使用周期長

3、3°發射角，搭配小堰槽也能測

4、可測量污水排放渠道或管道流量

5、可提供瞬時流量值和累計流量值

6、輸出信號：RS-485、Modbus、4-20Ma電流信號和多路開關量

7、探頭可在惡劣的現場和污水水質下長期工作

8、可選配短信或GPRS無線模塊實現遠程遙測

工作原理

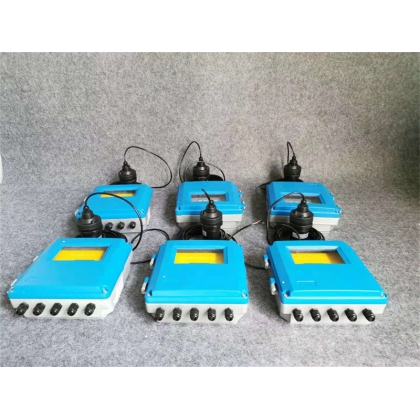

超聲波明渠流量計與相應的巴歇爾槽、三角堰、矩形堰等堰槽配用，利用超聲波在空氣中的傳播規律來測量液位度，并不斷把液位信息傳輸給主機，主機通過運算系統，自動測出瞬時流量和累計流量并存儲。流體不接觸即可完成流量檢測，并具有完善的液位測量功能，控制功能，數據傳輸功能和人機交流功能。本機是集超聲波收發傳感器，伺服電路、溫度補償傳感器和補償電路單元、積算主機、顯示器、控制信號輸出及串行數據或模擬量輸出單元為一體的流量測量?jī)x器。

在許多非滿水、大流量或小流量，自然流動的自由水面狀態下測量流體的流量，謂之明渠流量檢測。由于明渠流量大或小，流體中會有腐蝕性或一些雜質，使用一般的管道流量計檢測流量是困難的。例如工業企業排水、醫院廢水、農業灌溉用水、城市地下水道排水等領域中，明渠流量檢測是非接觸式超聲波明渠流量計流量監測儀器。

探頭選擇說明：

1-5號巴歇爾槽建議用100KHZ的M48*2探頭

測量范圍1米，不容易打到巴歇爾槽的壁或者轉角行成虛假信號

探頭盲區小，只有10-13cm，安裝支架可以做的低些

6-25號巴歇爾槽建議用64KHZ的M48*2探頭，測量范圍2米，盲區30cm

安裝事項

1.超聲波發射范圍內，與被測液體表面之間不能有障礙物

2.探頭發射面到高水位之間要>超聲波探頭的盲區

3.探頭要安裝在堰槽的上游

流通順暢的明渠內，水的流量大，水位；流量小，水位低。通過測量水位，可以反算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。智能隔離器這種對應關系主要取決于量水堰槽的構造尺寸，渠道的影響小。渠道式流量計量原理與其他管道式流量計量方法比有復雜性。它有不同尺寸不同材質的渠底、渠壁和自由液面，不但斷面形狀各異，而且水平和垂直流速分布不同，流態復雜。但是，也有共同點是都要通過測量平均流速和液位來計算流量。平均流速的測量可采用多普勒法和時差法來測量。液位的測量方法可采用超聲液位計和壓力式液位計、氣泡式液位計。超聲液位測量采用超聲脈沖回波法。由超聲換能器向液面垂直發射聲脈沖，聲波遇液面返回，被同一換能順路所接收，經放大器放大后，由一閾值電路檢測出一個回波周期到達的時間與發射脈沖間的時間間隔t，則 　式中，c為空氣中的聲速，c=331.4+0.6tm/s ，t為攝氏溫度，331.4m/s為0℃時的聲速。于是，液位h = h -ι。 　超聲液位計所使用的超聲換能器工作頻率為50~200khz；量程為0.2~(5~10)m；準確度為(0.25~0.5)%fs。

構成

多聲道超聲明渠流量計由多對流速換能器、液位換能器、接線盒、控制器及電纜組成。

測量方法

一般來說，多種明渠所測量的流量范圍多，但是測量準確度都不，約為1%~5%，測量準確度主要取決于渠的尺寸、形狀及截面誤差，平均流速和液位誤差值根據實際要求通過多聲道布置可控制在準確的范圍內

特點

由于，通過實測流速、液位（截面積）來演算流量，所以要比只測量液位的堰、槽、渠式流量計測量準確度?？蓪?shí)現多聲道測量，測量準確度隨實際參與測量的聲道數的增加而提。 　當液位低于低聲道時，作為堰、槽流量計測量。 　

應用

超聲明渠（非滿管、暗渠）流量計可應用于如下場合；引水/輸水工程； 雨水排放監測；排污監測； 水利工程等。

安裝注意事項

實測流速是建立在渠道流態的前提上，即要求渠（管）道的直線段要滿足要求?，F(xiàn)場直線段不足時，要通過在測量段交叉設置聲道來補償斜線流對流速測量準確度影響。現場測量段前后若有堰、閘等設施使垂直流態紊亂時，應采用多聲道測量方式來達到準確測量面平均流速。聲道數量和聲道度的確定，要依據測量準確度的要求，同時還要考慮低水位、高水位和工作水位。對渠道式流量計來說，準確測量流速、水位很重要，但往往對流量測量影響是渠道斷面積的誤差。


北京 耐高溫明渠流量計 廠家津制 新聞

2022年

產品采用超聲波以非接觸的方式測量明渠堰槽內的水位高度，再由微處理機自動計算出對應的流量值。測流量時，液晶顯示瞬時流量及累計流量；測液位時則顯示液位及上下線報警指示。

產品特點

1、敞開自流型流量計，易于定時采樣和監測

2、采用進口元件裝配的傳感器，信號穩定

3、用高強度PVC制作的巴歇爾槽，耐腐蝕性好

4、大量泡沫不影響流量計的正常工作

5、無可動部件，性能可靠

6、使用方便，只需接上電源，無需其他操作，即可正常工作

超聲波明渠流量計與超聲波流量計的區別

超聲波明渠流量計與超聲波流量計從本質上都是超聲波原理，同時基本都用于污水流量測量。但兩者的區別還是挺大的，首先從使用方面，超聲波明渠流量計與量水堰槽配用，主要用來測量具有自由流條件的渠道內的污水流量。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水流量。而超聲波流量計主要用于管道測量，同時要保證管道里的水是滿管的。

超聲波明渠流量計與超聲波流量計兩者在原理上也不同。

超聲波流量計原理是當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

超聲波巴歇爾槽明渠流量計工作原理:在明渠里設置標準量水堰槽(如巴歇爾槽)，超聲波液位計被安裝在恰當位置上，對流過堰槽的水位進行測量。把已測出的水位數值代入相應的流量公式或者經驗關系式，就可計算得到流量值。

組成

超聲波巴歇爾槽明渠流量計由巴歇爾槽、超聲波液位計及積算儀等構成。由于量水堰槽(巴歇爾槽)體積大、安裝位置固定、拆卸極為不便，用于貿易結算的超聲波巴歇爾槽明渠流量計儀器只能采取現場強制檢定。

巴歇爾槽

巴歇爾槽是一矩形橫斷面短喉道槽，通常由喉道上游均勻收縮段、喉道段及喉道下游均勻擴散段等構成。根據喉道寬度尺寸可將其分為:小型(b=0.076m，0.15m，0.228m)槽、標準型(b=0.25m～2.40m)槽及大型(b=3.05m～15.24m)槽。

2、超聲波液位計

超聲波液位計測量原理:充分利用超聲回波技術，當超聲探頭向污水液面發射出一束超聲波時，信號到達污水液面形成反射波，此波被探頭攝取，計算出發射波和反射波時差，獲得探頭和污水液面之間的距離，從而得到污水液位高度值。

3、積算儀

積算儀內部設置有各種不同尺寸的巴歇爾槽型和與之相對應的計算公式，按照超聲波液位計傳輸來的液位值，計算出相應的流量并同時顯示出來。通過設定，可顯示瞬時流量、累積流量等參數信息。
