產品簡介：

射頻導納物位計的測量原理是由振蕩電路的振蕩頻率和電容值變化產生諧振，當物位的改變引起系統電容的變化，進而改變振蕩電路的振蕩頻率。傳感器中的振蕩電路可以把物位變化引起的電容量改變轉換為頻率的變化，并送給電子模塊，通過的計算分析處理后轉換為工程量顯示出來，從而實現了物位的連續測量。

基本原理：

當液位傳感電極安裝在容器中時就構成了一個電容器，電極的金屬棒（測量電極）作為電容器的一個極板，容器壁（注：若容器壁為絕緣材料，則應伸入另一個電極，稱之為參考電極）作為電容器的另一個極板，當物位上升時，平常包圍在兩個極板間的空氣或其它氣體由具有與其不同介電常數的被測物料取代，這樣因?yàn)闃O板間介電性的變化而引起電容量發生改變，射頻電容物位計通過33.3KHz的射頻電路檢測到這種電容變化量并轉換成線性電流輸出或開關量輸出。

工作原理：

是基于射頻電容技術；將無線電頻率施加在探頭上，對周圍的環境進行連續分析，由于所有介質的介電常數和導電性均不同于空氣，當探頭接觸到介質時所引起的微小電容量的變化被電路檢測并轉換成開關信號輸出。其抗粘附電路只對物位改變引起的電容量的變化產生反應，從而消除了由于物料堆積產生的虛假信號。

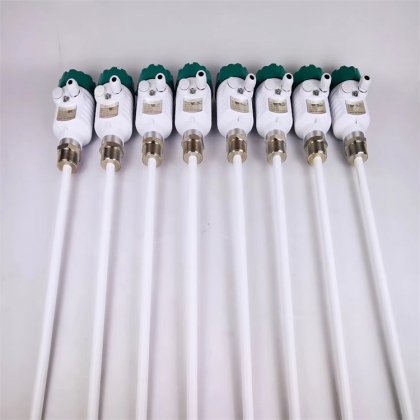

天津 四線制液位測量射頻導納物位計 物位儀表廠家津制 新聞

典型應用：

及污水處理-----泵站、吸水井、各類水池、加藥罐等。

造紙----紙漿、淀粉漿等。

冶金----料倉、礦漿、水及污水、化學制劑。

電力---- 煤粉 、飛灰料位、灰漿水及污水、酸堿溶罐等。

化工----橡膠、瀝青、化學制劑水及污水等。

產品參數：

工作形式:液位測量;料位測量

介質溫度:≤1200℃

傳感器形式:硬桿式(≤6m);軟纜式 ≤120℃(常規);≤260℃(中溫

電 源:24VDC兩線制;24VDC/220VAC四線制 >260℃(高溫);>550℃(定制)

量 程:0-200m

輸出方式:4-20mA+HART;RS-485/232:

精度:±0.5%F.S

防爆等級:Exd[ia]IICT6

      工作壓力:-0.1-0.6MPa(常規);-0.1-16MPa(定制)
