智能移動抓取機器人方案、
視頻地址：https://www.bilibili.com/video/BV1Ay4y1B721

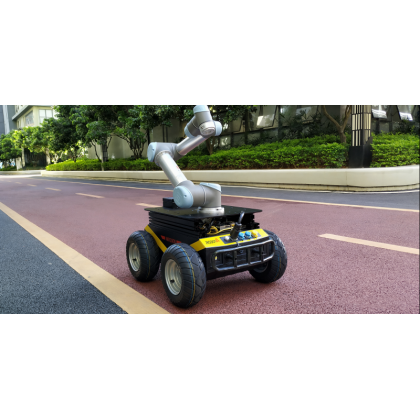

一、 方案概述

該方案在Robuster MR2000室外移動機器人平臺上集成激光雷達、IMU實現機器人智能定位導航、自主避障、自主路徑規劃 ，搭載UR5協作機器臂、夾持器與視覺傳感器，通過高性能移動工作站（ROS 主站）+ROS 操作軟件實現機器人遠程控制與智能移動抓取。

Robuster MR2000 移動機器人平臺是一款集模塊化、集成式、可定制為一身的可供戶內外使用的機器人平臺，適用于機器人教育培訓、科學研究和產品開發等。具有通過性強、負載能力 大、精度高、易擴展、動力足和續航長等特點，可跨平臺開發，支持多種應用場景。該平臺上可集成激光雷達、攝像頭、GPS 等傳感器，云臺、機械臂、抓持器等附件設備。基于該平臺可實現SLAM、自主路徑規劃導航、智能避障等功能，適用于智能巡檢、移動抓取、無 人駕駛、協同控制、計算機視覺、深度學習等技術的研究與應用。該平臺提供可擴展的電氣接口和供二次開發的 SDK，方便用戶硬件集成和二次開發。

機械臂為UR5協作機械臂,有6個自由度，易于編程，設置快捷，具備協作性與安全性。用戶可快速導入第三方離線編程軟件數據,極大豐富了機器人的編程方式。夾持器配置了 Robotiq 2-Finger 85 自適應兩指夾持器，使整體系統進行完美的進行抓取。

整體方案使用ROS（www.ros.org）開放式架構。ROS框架定義了一個組織良好的機器人軟件系統結構，包括數百個用戶提供的軟件包和稱為堆棧的軟件包集合，實現功能如本地化和映射，規劃，操作，感知等。這個特性簡化了軟件開發周期，并允許軟件組件的輕松集成和重用，無論它們是視覺，SLAM,點云處理，掌握，規劃，集群等中的設備驅動或最先進算法。

機器人的軟件包括導航系統以及用于任務規劃，提供定制化ROS系統及組件ROS驅動、完全配置的 MoveIt運動規劃軟件包、自主導航軟件包、提供地圖生成與定位軟件，可實現定點視覺抓取DEMO及功能演示。該套系統可以用于遙操作機器人、農業機器人、服務機器人、移動倉儲機器人等方面的研究和應用我司提供的該套產品已實現移動抓取的基本功能，用戶可以使用該套系統快速方便的進行更高階的算法應用的研究，實現多場景應用。

二、 系統功能

該系統是一個可供遠程操作的高性能移動抓取平臺解決方案。機器人可通過高速無線網絡和控制進行通訊，能夠?qū)崿F(xiàn)自主定位和導航，能夠自動完成機械手臂路徑規劃并抓取指定物體，應用了手勢控制與眼動追蹤技術的傳感器，增強現實交互，同時視覺系統能夠提供實時的視覺信息反饋。集成的硬件都有現成的 ROS（Robot Operating System）驅動，可以通過標準 的 ROS 消息交換信息。系統各方面保持高度兼容，且能夠使用 ROS 提供的大量應用程序。

三、 系統配置及功能說明

智能移動抓取機器人系統的基座平臺是高性能 Robuster MR2000移動平臺，采用四輪差速驅動系統，適合全地形運動的輪胎及較高的底盤高度適應各種路面， 既滿足崎嶇地形路面，又可滿足室內的運行環境。它安裝了激光雷達用于導航和安全，配備了4G模塊可實現遠程操控，溫濕度傳感器、防撞傳感器檢測小車的工作狀態，確保安全使用。激光雷達、深度相機配合 IMU、RTK傳感器，完美的融合了目前主流的傳感器，可以實現室內外自主導航功能。

技術指標

序號	名稱	(導航版)參數
1	車身材質	鋁合金
2	外形尺寸	1150*800*420mm
3	輪胎	標配 350mm 越野充氣胎
4	整機重量	100kg
5	額定負載	70kg(最大負載 100kg)
6	驅動電機	一體伺服電機
7	減速比	32
8	電機額定功率	400W*4
9	電機編碼器	65536 線
10	防撞桿保護	電子防撞系統
11	車身最小離地間隙	100mm(滿載)130mm(空載)
12	最大越障高度	100mm(滿載)130mm(空載)
13	最大移動速度	1.6m/s
14	最小轉彎半徑	0m
15	典型續航時間	4h
16	充電時間	3.5h(標準)
17	車載電源輸出	12V/10A, 24V/10A
18	過電流保護	40A
19	通訊接口	USB2.0*1，USB3.0*1，網口*1
20	可拓展接口	USB2.0*4 網口*4
21	通訊模塊	4G 通訊模塊
22	電池	48V 30Ah 鋰電池
23	輸入電源	AC220V~240V/充電電流:10A(標準)
24	工控電腦	CPU-Intel i7/16G/250G
25	工控機操作系統	運 行 Ubuntu ( Linux) 預 安 裝 ROS-Kinetic
26	傳感器	IMU、溫度傳感器、電子防撞傳感器、4G 模塊、RTK-GPS、3D 激光雷達
27	軟件部分	1.MR2000 robotic base control 程序。 包括以下功能: 1底層驅動2MR2000 仿真模型 3各傳感器數據節點 4鍵盤控制小車 demo 2.激光雷達及 RTK 等外接設備的驅動包 3.提供 3D 建圖的軟件包 4.提供 ROS navigation 軟件包(可實現 自主導航功能，包括自定位，避障，路徑 規劃等) 5.提供對外通信協議文檔
28	防水等級	IP44
29	環境要求	操作溫度:0-40°C ，避免長時間陽光暴 曬;儲存溫度:0-40°C

機械臂：UR5協作型機械臂

UR5 輕便、可輕松編程，而且無論在行業應用、尺寸還是產品性能 都可實現高度可定制化，無縫集成到任何生產設備中。 優傲 UR5 機器人易于編程，設置快捷，具備協作性與安全性，進行最高5公斤（11磅）的自動化任務，有效工作半徑最高850毫米（33.5英寸）。

技術參數

夾持器

Robotiq 自適應機器人 2 指夾持器是專為實體制造業設計的夾持器，可以完全替代客戶自制的末端夾持器和其他夾具，為工廠里的自動化設備提供同種模式的機器人夾持器，2 指自適應機器人夾持器完全兼容所有的主流工業機器人。并且特別為 AUBO機器人提供 Plug + Play 整合包。

技術指標

激光雷達

RS-LIDAR-16是RoboSense（速騰聚創）規模量產的16線激光雷達，內置16組激光元器件，同時發射與接收高頻率激光束，通過360°旋轉，進行實時3D成像，提供精確的三維空間點云數據及物體反射率，讓機器獲得可靠的環境信息，為定位、導航、避障等提供有力的保障。

技術參數

激光雷達	參數
波長	905mm
激光等級	class1
精度	±2cm
最大負載	20cm-150m
出點數	320,000pys/s
垂直視場角	+15°~-15°
垂直角分辨率	2.0°
水平視場角	360°
水平角分辨率	0.09°至0.36°
轉速	300-1200rpm（5-20HZ)
輸入電壓	9-32VDC
產品功率	9W(典型值）
防護安全級別	IP67
操作溫度	-30~+60℃
規格	H:82.7mm*φ：109mm
重量	0.84kg
采集數據	三維空間坐標、反射率

3D傳感攝像頭

英特爾Intel RealSense D435傳感攝像頭能讓硬件設備擁有一雙感知環境的“智慧之眼”，并擁有3D識別、人臉識別、無檢測量及識別、互動及高速追蹤、避障等功能。

技術參數

工作環境	室內/室外
最小深度距離（Min-Z）	10cm
深度誤差＜2%	2m
深度圖像分辨率	1280*720@30fps    848*480@90fps
深度視場角/快門	86°* 57°/全局快門
彩色圖像/快門	2MP/64°* 41°/卷簾快門
IMU	是
產品尺寸（毫米）	90*25*25
常規使用場景	3D掃描 人臉識別 無檢測量及識別 互動及高速追蹤 避障

四、 軟件系統

該系統采用是基于開源的 ROS 系統的開發控制軟件，可使機器人能實現如下功能：

4.1遠程控制

ROS 是一個分布式的機器人系統，其節點可以分布在不同的主機上，不同的節點通過 TCP/IP 協議進行通訊。在控制軟件中設置了移動平臺可通過連接到控制機的鍵盤、手柄或其他輸入設備進行遠程控制。移動平臺接收到控制命令后即可完成相應動作，比如轉向、調整速度。

4.2視覺

在控制軟件視覺主要通過調用 ROS 提供的庫來實現這項功能。軟件中提供了動態參數調整工具，可以很容易的設置塊匹配算法的參數，以實現該功能。

4.3導航

SLAM（即時定位與地圖生成）：在軟件中機器人首先通過各種傳感器（激光雷達）確定自身在未知環境中的相對位置，在移動過程中不斷重復定位，生成當前環境的平面地圖。

控制軟件提供了根據生成地圖進行導航。導航時需要先手動指定機器人的起始位置和目標位置，同時機器人會計算出機器人在地圖中的位置；并規劃最短路徑，此算法基于有向帶權值圖，將地圖中的每個像素作為圖中的一個節點，規劃出起始點到目標點的最短無障礙路徑，最后由動態窗口法計算出控制命令發給移動平臺，使其沿規劃的路徑前進，前進的過程自動避開障礙物，高性能的 IMU傳感器用于對機器人運行方向進行實時控制及反饋保證了機器人能夠維持姿態，防止傾翻。

4.4機械手臂控制

運動規劃:

在控制軟件中提供了一系列的工具用于機械臂的運動規劃，包括正/逆運動學求解器，OMPL 運動規劃庫，可視化組件等?？刂茩C(jī)械手臂時，可直接拖動機 械手的位置進行末端執行器控制，機械手到達指定位置后，可進行機械臂運動規 劃（如圖三所示，圖中橙黃色的臂為目標狀態），計算出機械臂從初始位置到目標位置的運動軌跡，此軌跡由一系列的關節角值組成，然后再將此軌跡發給機械臂控制執行。抓取不同的物體，軟件能根據物體的不同形狀確定合適的抓取方式及放置到指定位置，同時可與雙目視覺構成了很好的手眼配合系統。

一、 方案配置

序號	產品	技術參數
1	Robuster 移動 機器人 MR2000 導航版	機械 性能	車體材質: 鋁合金 車身尺寸: 1150*800*420mm 輪胎尺寸: 標配 350mm 越野充氣胎 車體自重: 100kg 車身最小離地距離: 100mm(滿載)130mm(空載) 額定負載: 70kg（最大100kg） 防撞桿保護: 電子防撞系統 驅動電機: 一體伺服電機 電機額定功率: 400W*4 減速比: 32 最大運行速度: 1.6m/s 最大越障高度: 100mm(滿載)130mm(空載) 最小轉彎半徑: 0°
		電氣性能	電機編碼器: 65536 充電時間: 3.5h（標準） 續航時間: 4h 車載電源輸出：12V/10A, 24V/10A 過電流保護：40A 通訊接口：USB2.0*1，USB3.0*1，網口*1 可拓展接口：USB2.0*4 網口*4 通訊模塊：4G 通訊模塊 電池：48V 30Ah 鋰電池 輸入電源：AC220V~240V/充電電流:10A(標準) 工控電腦：CPU-Intel i7/16G/250G 工控機操作系統：運 行 Ubuntu ( Linux) 預 安 裝 ROS-Kinetic 防護等級：IP44（可升級為IP54）
		配件	IMU、溫度傳感器、電子防撞傳感器、4G 模塊、RTK-GPS、3D 激光雷達
		軟件	1.MR2000 robotic base control 程序。 包括以下功能:   1）底層驅動   2）MR2000仿真模型   3）各傳感器數據節點   4）鍵盤控制小車 demo 2.激光雷達及 RTK 等外接設備的驅動包 3.提供 3D 建圖的軟件包 4.提供 ROS navigation 軟件包(可實現 自主導航功能，包括自定位，避障，路徑 規劃等) 5.提供對外通信協議文檔
2	UR5協作機械臂		負載：5kg 工作范圍：850mm 自由度：6個旋轉關節 功耗：最低90W,-> 額定150W,最高325W 可重復性：±0.03mm 工具端最大速度：3 米/秒 溫度范圍：0-50℃ 防護等級：IP54 工作濕度：0-90% 機器人安裝：任意角度
3	Robotiq 2-Finger 85 兩指夾持器		夾爪數量：2 指 行程：85mm 抓取力：20-235N 最大負載：5kg 重量：900g 重復精度：0.05mm 位置分辨率 ：0.4mm 通訊接口：通訊接口
5	英特爾Intel RealSense D435傳感攝像頭		工作環境：室內/室外 最小深度距離（Min-Z）：10cm 深度誤差＜2%：2m 深度圖像分辨率：1280*720@30fps /848*480@90fps 深度視場角/快門：86°* 57°/全局快門 彩色圖像/快門：2MP/64°* 41°/卷簾快門 IMU：是 產品尺寸（毫米）：90*25*25 常規使用場景：3D掃描、人臉識別、無檢測量及識別、互動及高速追蹤、避障
6	定制電池		48V 20Ah機械臂供電專用，定制
7	集成費（包括結構電氣和軟件）		結構上要額外加機械手臂的固定座，電池固定座等；電氣上需要加機械手臂供電的穩壓電源，夾持器的電源供電等；軟件上需要在同一個工控機下調通車，臂和夾持器的程序，并且能夠保證同時運行
8	現場培訓與售后服務費用		2個工程師2天的費用和來回機票等
