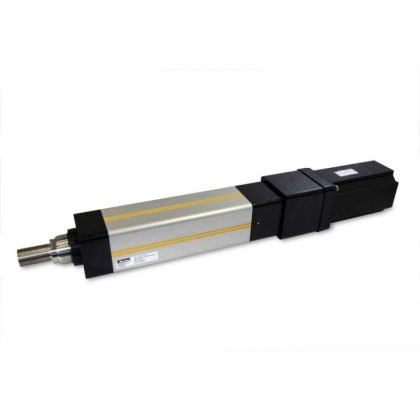

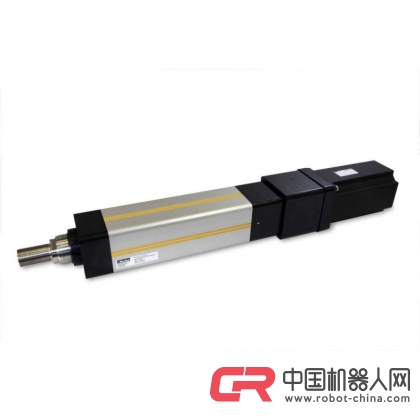

進口派克電缸ParkerETH080 高推力滾珠絲桿驅動的電動缸/有桿線性執行器

提供高達25100N的推力，行程至1.6 m，符合ISO標準的80 mm法蘭。ETH080 電缸縮小了氣缸和液壓缸之間的差距，提供了更好的控制性和可靠性的替代方案。

ETH050系列高推力電動缸是一款有桿線性執行器，能夠提供機電一體化的優勢?？梢灾苯影惭b在現有流體傳動應用中，為現有系統添加了可編程序性、閉環控制和高耐用性以及長壽命。將壓縮空氣用量考慮在內，你會發現大多數情況下機電系統能夠提供更經濟的解決方案，然而始終提高可靠性和更好的過程控制；例如，ETH電缸。ETH050電缸的尺寸符合ISO 15552-12的標準，在50至1200毫米的行程下，提供推力可達9300N；并且能夠在1毫米的基礎上定制行程。ETH系列電缸能夠提供非常高的力密度 (牛/尺寸)。 滾珠絲桿是ETH電缸的核心 — ETH050線性執行器提供低摩擦、效率高達90%、全行程穩定性以及長壽命。歸功于滾珠絲桿的高可靠性、保證了產品的短交期和具有競爭力的價格。所有的ETH系列電缸標配防旋轉裝置，能夠更簡單的集成在客戶系統中。集成的潤滑端口能夠極大的降低維護和停機時間。

ETH050電缸有直聯和并聯電機選項 – 歸功于多種安裝選項，客戶可以根據自己要求來挑選，并且搭配不同的電機和變速箱。滾珠絲桿末端多種設計選項能夠靈活的適應客戶不同的應用。傳感器和線纜可以直接安裝至ETH表面的凹槽內，并有蓋子保護；保證了表面光潔度，方便清潔和運輸。ETH050標準配置提供IP54保護等級和鍍鋅鋼螺釘，但是也能提供不銹鋼螺釘或提供IP65保護等級以及額外的保護層防止腐蝕，能夠符合要求更高的應用環境。 ETH線性執行器能夠提供第二類爆炸氣體環境下的ATEX防爆認證。與ATEX認證的EX系列伺服電機，派克能夠提供一整套的防爆解決方案。簡化產品選擇和安裝，派克能夠提供一整套系統包括伺服控制器、電機和變速箱。所有這些設備能夠很簡單的使用Compax3軟件進行選擇和調試。ETH050電缸典型應用包括：食品包裝行業、工業自動化和其他能夠代替氣缸的進行軸向運動的應用，或者需要精密控制和節省能源的應用。

ETH050電缸 – 性能特征：
• 電缸尺寸：50 (法蘭符合ISO 15552-12)
• 推力：高達9300 N
• 行程：長達1200 mm
• 速度：達 1.3 m/s
• 加速度：達15 m/s²
• 螺紋導程：5, 10和20 mm (提供高推理或高速選項)
• 重復精度：± 0.03 mm (電機直聯) / ± 0.05 mm (電機并聯)
• IP54 (標準) / IP65 (可選)
• 可選第二類爆炸氣體環境下ATEX認證
• 高機械效率 – 達到90%
• 齒帶傳動 (并聯電機)
• 多種連接方式選擇 – 包括線性導桿模塊 (對額外負載的支持)
• 提供集成的傳感器提供精確的力控制

ETH 電缸 – 優勢：
• 無與倫比的力密度 — 大推力/小尺寸
• 長壽命
• 減少維護成本 –歸功于集成的潤滑端口
• 減少噪音
• ISO氣動法蘭組合 (norm DIN • ISO 15552)
• 集成防旋轉裝置
• 安全運輸、方便清潔
• 在缸體上的線纜能夠被隱藏
• 來自于一個來源：派克提供一整套系統 – 控制器、電機和變速箱來配合ETH電缸

性能特點

系列

ETH

ROD END DIMENSION

ISO80

輪廓寬度（毫米）

95

驅動類型

滾珠絲桿

最大沖程（毫米）

1600

最大沖程（英寸）

63

最大速度（米/秒）

1.7

最大速度（英寸/秒）

66.9

最大加速度(米/ S2)

15

最大加速度(英寸/ S2)

590

最大推力(牛頓)

25100

最大推力(磅)

5643

位置可重復性(+ / -毫米)

0.03 (電機直聯) / 0.05 (電機并聯)

位置可重復性(+ / -英寸)

0.001 (電機直聯) / 0.002 (電機并聯)

IP評級

IP54 | IP65 (可選)

耐腐蝕的選擇

是 (不銹鋼 / 外鋁件)

證書

RoHS | ATEX 2 IIG c IIC T4 (可選)

運行環境溫度 (C)

-10° ... +70°

運行環境溫度 (C)

+14° ... +158°
