| 特效優勢 |
|

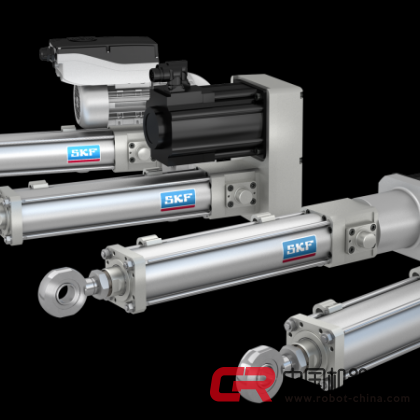

特性 • 模塊式電動缸系統，提供三種不同的尺寸 • 三種不同的絲杠，適用于各種電動缸尺寸 • 直連和并連（皮帶）減速箱 • 定制電機連接板 • 符合ISO-15552標準 • 高精密性和重復性 • 品種齊全的附件 |
優勢 • 完美適合各類動力和使用壽命要求 • 范圍廣泛的速度和作用力 • 適合大多數的機械應用 • 與大多數直流無刷和伺服電機匹配 • 易于替換氣缸 |
| 產品描述 |
1.具有低軸向間隙和低摩擦力的優質滾珠和滑動絲杠，在整個產品使用壽命內保持潤滑
2.不銹鋼制推管
3.推管密封，可防止污染物進入
4.接近傳感器磁環
5.具有過載保護的防轉裝置
6.適用于高氣流量的粉末冶金過濾器
7.優質SKF軸承
8.軸承座之間的平面密封
9.帶接近傳感器槽的陽極氧化鋁型材
| 技術參數 |
|
名稱 |
符號 |
單位 |
CASM-100-BC |
|
性能參數 |
|
|
|
|
最大動態軸向力 |
Fmax |
kN |
60 |
|
最大靜態軸向力 |
F0max |
kN |
60 |
|
額定動載荷 |
C |
kN |
41.3 |
|
可達到的最大扭矩Fmax |
Mmax |
Nm |
225 |
|
最高線性速度 |
vmax |
mm/s |
750 |
|
最高轉速 |
nmax |
1/min |
2250 |
|
最大加速度 |
amax |
m/s2 |
12 |
|
占空比 |
Dunit |
% |
100 |
|
機械參數 |
|
|
|
|
絲杠類型 |
- |
- |
滾珠絲杠 |
|
絲杠直徑 |
dscrew |
mm |
40 |
|
絲杠導程 |
pscrew |
mm |
20 |
|
導程精度 |
- |
- |
G9 |
|
行程 |
s |
mm |
100…2000 |
|
每側行程余量 |
S0 |
mm |
2 |
|
反向間隙 |
sbacklash |
mm |
0.07 |
|
效率 |
ηlu |
% |
>85 |
| 應用場合 |
|
自動化行業、 機械制造、 電子裝備、 精密加工、 船舶工業、 航空航天、 衛星雷達、 焊接機器人、 伺服壓力機、 實驗設備、 仿真設備、 國防兵器、 汽車自動化行業、 醫療衛生、 數控機床、 電子設備、 加工中心、 橡膠機械、 機器人、 半導體制造裝置等行業 |
| 應用案例 |
|
|
|
|
|
|
|
|
