| 產品描述 |
用大多數應用。

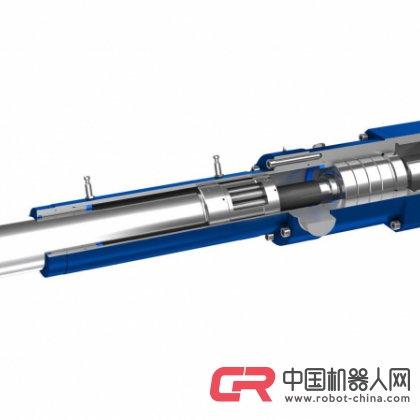

| 內部結構 |
優質SKF行星滾柱絲杠，具有低間隙和高效率特性，適用于
最高的軸向載荷
鋼制推管
防止異物侵入的密封刮板
導向襯套
零位開關和限位開關
高質量SKF角接觸球軸承
適用于高氣流的粉末冶金過濾器
聯軸器
伺服電機
鋼質保護外管
| 技術參數 |
性能圖表
名稱符號單位SVSA-U-3201 SVSA-U-4001 SVSA-U-5001
性能參數
最大動態軸向力 Fmax kN 60 80 175
最大靜態軸向力Fmax0 kN 60 80 175
額定動載荷C kN 64 79 174
最大軸向力所需扭矩Fmax Tmax Nm 18,3 26,6 65,7
最高線性速度vmax mm/s 10 8 7
最高轉速nmax 1/min 625 500 400
最大加速度amax m/s2 0,6 0,6 0,6
占空比Dunit % 100 100 100
機械參數
絲杠類型– – 滾柱絲杠滾柱絲杠滾柱絲杠
絲杠直徑dscrew mm 32 40 50
絲杠導程pscrew mm 1 1 1
導程精度– – G5 G5 G5
行程 1) s mm 100…600 100…800 100…900
每側行程余量s0 mm 5 5 5
反向間隙 2) sbacklash mm 0 0 0
效率ηlu % 52%的能耗48%的能耗42%的能耗
0 mm行程時的慣量Jlu 10–4 kgm2 3,4 6,8 21,3
每100 mm行程時的慣量變量Δ ΔJ 10–4 kgm2 0,31 0,64 1,8
0 mm行程時的重量mlu kg 10,8 17,4 34,2
每100 mm行程時的重量變量Δ Δm kg 2,4 3,2 4,8
0 mm行程時的防轉機構重量marot0 kg 2,6 -0,3 -0,3
每100 mm行程的防轉機構重量變量Δmarot kg 0,3 0,2 0,4
環境
環境溫度
防護等級
Tambient
IP
°C
–
0…+40
54S
0…+40
54S
0…+40
54S
SVSA-U-xx01
線性單元
技術參數
使用壽命 [km]
Fm [N]
0 10 100 1 000 10 000 100 000
120 000
100 000
80 000
60 000
40 000
20 000
0
SVSA-3201 SVSA-4001 SVSA-5001
1) 100 mm遞增
2) 600 mm行程內可消除反向間隙。對于長行程，sbacklash = 0.02 mm。
214
名稱符號
名稱 符號 單位
伺服電機和直連安裝座
L10 L10
LA5 LE3
性能參數
低速度時的連續作用力 Fc0 kN
40 74,6
最高速度時的連續作用力 Fc kN
36 61,3
低速度時的峰值作用力 Fp0 kN
93 174,2
最高速度時的峰值作用力 Fp kN
45,3 79,2
額定動載荷 C kN
174 174
制動力（電機制動器選件） FHold kN
174 174
最高線性速度 vmax mm/s
6,7 6,7
最大加速度 amax m/s2
0,6 0,6
占空比 D %
100 100
機械參數
絲杠類型 – –
滾柱絲杠 滾柱絲杠
絲杠直徑 dscrew mm
50 50
絲杠導程 pscrew mm
1 1
導程精度 – –
G5 G5
行程 1) s
mm 100…900 100…900
每側行程余量 s0 mm
5 5
反向間隙 2) sbacklash
mm 0 0
減速比 i –
1 1
0 mm行程時的慣量 J 10–4 kgm2
40,82 72,22
每100 mm行程時的慣量變量? ?J 10–4 kgm2 1,80
1,80
可選制動器慣量 Jbrake 10–4 kgm2
1,07 3,20
0 mm行程時的重量 m kg
62,4 73,1
每100 mm行程時的重量變量? ?m kg 4,8
4,8
可選制動器重量 mbrake kg
0,9 1,9
0 mm行程時的防轉機構重量 marot0 kg
-0,3 -0,3
每100 mm行程的防轉機構重量變量 ?marot kg 0,4
0,4
電氣參數
電機型號 – –
伺服 伺服
標稱電壓 U V AC
400 400
標稱電流 I A
6,2 12
峰值電流 Ipeak A
26,8 31,2
標稱功率 P kW
2,760 3,610
|
|
|
|
|
|
|
|
