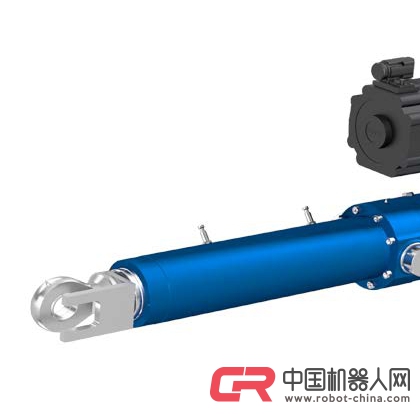

| 產品描述 |
用大多數應用。
| 內部結構 |
優質SKF行星滾柱絲杠，具有低間隙和高效率特性，適用于
最高的軸向載荷
鋼制推管
防止異物侵入的密封刮板
導向襯套
零位開關和限位開關
高質量SKF角接觸球軸承
適用于高氣流的粉末冶金過濾器
聯軸器
伺服電機
鋼質保護外管
| 技術參數 |
性能圖表
名稱符號單位SVSA-U-3201 SVSA-U-4001 SVSA-U-5001
性能參數
最大動態軸向力 Fmax kN 60 80 175
最大靜態軸向力Fmax0 kN 60 80 175
額定動載荷C kN 64 79 174
最大軸向力所需扭矩Fmax Tmax Nm 18,3 26,6 65,7
最高線性速度vmax mm/s 10 8 7
最高轉速nmax 1/min 625 500 400
最大加速度amax m/s2 0,6 0,6 0,6
占空比Dunit % 100 100 100
機械參數
絲杠類型– – 滾柱絲杠滾柱絲杠滾柱絲杠
絲杠直徑dscrew mm 32 40 50
絲杠導程pscrew mm 1 1 1
導程精度– – G5 G5 G5
行程 1) s mm 100…600 100…800 100…900
每側行程余量s0 mm 5 5 5
反向間隙 2) sbacklash mm 0 0 0
效率ηlu % 52%的能耗48%的能耗42%的能耗
0 mm行程時的慣量Jlu 10–4 kgm2 3,4 6,8 21,3
每100 mm行程時的慣量變量Δ ΔJ 10–4 kgm2 0,31 0,64 1,8
0 mm行程時的重量mlu kg 10,8 17,4 34,2
每100 mm行程時的重量變量Δ Δm kg 2,4 3,2 4,8
0 mm行程時的防轉機構重量marot0 kg 2,6 -0,3 -0,3
每100 mm行程的防轉機構重量變量Δmarot kg 0,3 0,2 0,4
環境
環境溫度
防護等級
Tambient
IP
°C
–
0…+40
54S
0…+40
54S
0…+40
54S
SVSA-U-xx01
線性單元
技術參數
使用壽命 [km]
Fm [N]
0 10 100 1 000 10 000 100 000
120 000
100 000
80 000
60 000
40 000
20 000
0
SVSA-3201 SVSA-4001 SVSA-5001
1) 100 mm遞增
2) 600 mm行程內可消除反向間隙。對于長行程，sbacklash = 0.02 mm。
214
?
名稱符號單位伺服電機和直連安裝座
L10 L10
LC7 LD9
性能參數
低速度時的連續作用力Fc0 kN 13,8 24,7
最高速度時的連續作用力Fc kN 10,2 14,8
低速度時的峰值作用力Fp0 kN 42,8 57,8
最高速度時的峰值作用力Fp kN 18,7 38,8
額定動載荷C kN 64 64
制動力（電機制動器選件） FHold kN 64 64
最高線性速度vmax mm/s 10,4 10,4
最大加速度amax m/s2 0,6 0,6
占空比D % 100 100
機械參數
絲杠類型– – 滾柱絲杠滾柱絲杠
絲杠直徑dscrew mm 32 32
絲杠導程pscrew mm 1 1
導程精度– – G5 G5
行程 1) s mm 100…600 100…600
每側行程余量s0 mm 5 5
反向間隙sbacklash mm 0 0
減速比i – 1 1
0 mm行程時的慣量J 10–4 kgm2 8,88 10,18
每100 mm行程時的慣量變量Δ ΔJ 10–4 kgm2 0,31 0,31
可選制動器慣量Jbrake 10–4 kgm2 1,07 1,07
0 mm行程時的重量m kg 19,1 21,8
每100 mm行程時的重量變量Δ Δm kg 2,4 2,4
可選制動器重量mbrake kg 0,8 0,8
0 mm行程時的防轉機構重量marot0 kg 2,6 2,6
每100 mm行程的防轉機構重量變量Δmarot kg 0,3 0,3
電氣參數
電機型號– – 伺服伺服
標稱電壓U V AC 400 400
標稱電流I A 3 6,2
峰值電流Ipeak A 12,8 16,8
標稱功率P kW 1,220 1,910
環境與標準
環境溫度
防護等級
Tambient
IP
°C
-
0…+40
54S
0…
| 應用場合 |
|
自動化行業、 機械制造、 電子裝備、 精密加工、 船舶工業、 航空航天、 衛星雷達、 焊接機器人、 伺服壓力機、 實驗設備、 仿真設備、 國防兵器、 汽車自動化行業、 醫療衛生、 數控機床、 電子設備、 加工中心、 橡膠機械、 機器人、 半導體制造裝置等行業 |
|
|
|
|
|
|
|
|
