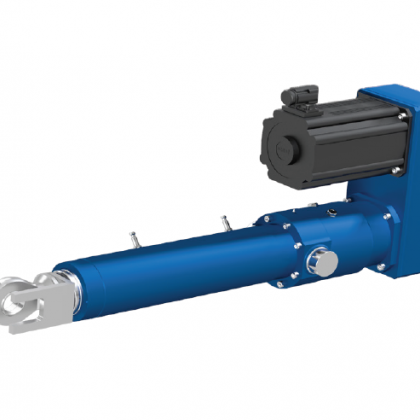

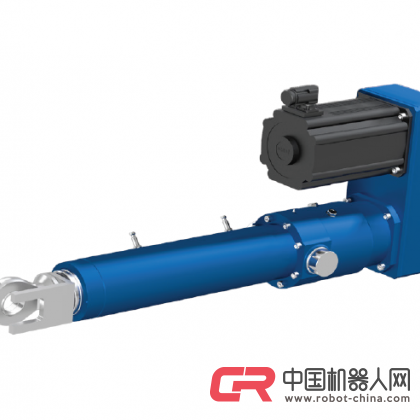

產品描述

SRSA系列電動缸是使用SKF優質行星滾柱絲杠、SKF角接觸球軸
承以及伺服電機的簡單組合設計，可在全面控制下執行高效的直
線運動。SRSA系列軸承座采用鋼質，高剛性，且耐用。它由絲
杠尺寸范圍介于39 mm至75 mm的缸體構成。因此，可在500 kN
峰值作用力的應用中采用SRSA系列電動缸——在過去，只有采
用液壓缸這一種選擇。
對于長行程應用，可在推管內部將絲杠軸自由端加入支撐和導
向，防止出現振動。
可選的防轉裝置由直線導軌構成。這種預壓設計具有極高的扭
轉剛性和耐久性。
兩個內部的機械擋塊可在調整階段保護機構，使絲杠螺母不會
因?yàn)闄C(jī)械沖擊而損壞。
針對高定位精度需求，SKF提供慢速移動的帶有高精度循環式
滾柱絲杠的SVSA系列。由于絲杠導程只有1 mm，因此在運動時
更容易精確定位。
此外，SKF也提供配備大導程滾珠絲杠的SLSA系列來滿足高速
應用。借助長達40 mm的絲杠導程，SLSA系列電動缸具備高加速
度，且速度高達1.5 m/s。

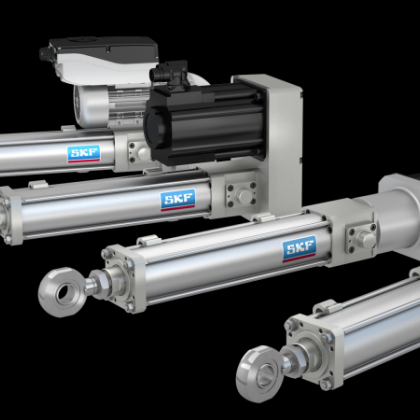

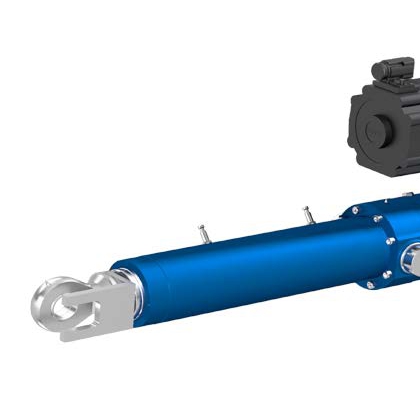

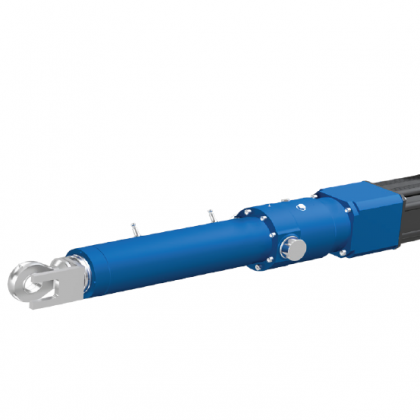

SRSA系列、SVSA系列和SLSA系列支持直連配置和并連配置，適

用大多數應用。

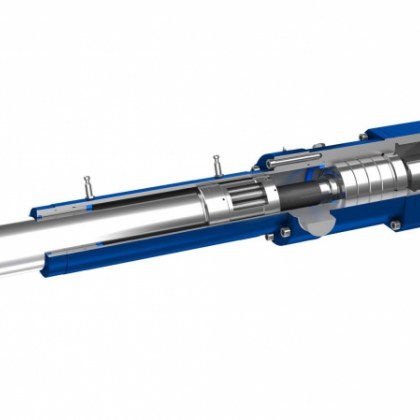

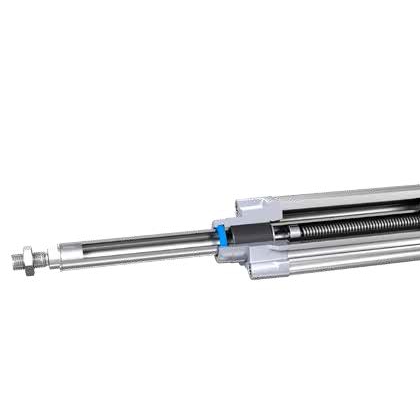

內部結構

優質SKF行星滾柱絲杠，具有低間隙和高效率特性，適用于
最高的軸向載荷
鋼制推管
防止異物侵入的密封刮板
導向襯套
零位開關和限位開關
高質量SKF角接觸球軸承
適用于高氣流的粉末冶金過濾器
聯軸器
伺服電機
鋼質保護外管

技術參數

名稱符號單位SLSA-U-2525 SLSA-U-4040
性能參數
最大動態軸向力 Fmax kN 22 50
最大靜態軸向力Fmax0 kN 22 50
額定動載荷C kN 22 52
最大軸向力所需扭矩Fmax Tmax Nm 104,2 378,9
最高線性速度vmax mm/s 1500 1500
最高轉速nmax 1/min 3600 2250
最大加速度amax m/s2 15,9 25,5
占空比Dunit % 100 100
機械參數
絲杠類型– – 滾珠絲杠滾珠絲杠
絲杠直徑dscrew mm 25 40
絲杠導程pscrew mm 25 40
導程精度– – G9 G9
行程 1) s mm 100…800 100…1200
每側行程余量s0 mm 5 5
反向間隙sbacklash mm 0,08 0,1
效率ηlu % 84%的能耗84%的能耗
0 mm行程時的慣量Jlu 10–4 kgm2 6,8 54,3
每100 mm行程時的慣量變量Δ ΔJ 10–4 kgm2 0,21 1,33
0 mm行程時的重量mlu kg 14,9 49,6
每100 mm行程時的重量變量Δ Δm kg 2,6 7
0 mm行程時的防轉機構重量marot0 kg -0,4 -2
每100 mm行程的防轉機構重量變量Δmarot kg -0,1 -1,3
環境
環境溫度
防護等級
Tambient
IP
°C
-
0…+40
54S
0…+40
54S
名稱符號

名稱符號單位伺服電機和并連安裝座
P10 P10
LA4 LC9
性能參數
低速度時的連續作用力Fc0 kN 2,3 5,6
最高速度時的連續作用力Fc kN 1,5 3,5
低速度時的峰值作用力Fp0 kN 5,9 10,2
最高速度時的峰值作用力Fp kN 2,8 6,1
額定動載荷C kN 22 22
制動力（電機制動器選件） FHold kN 3 6
最高線性速度vmax mm/s 1469 1344
最大加速度amax m/s2 15,9 15,9
占空比D % 100 100
機械參數
絲杠類型– – 滾珠絲杠滾珠絲杠
絲杠直徑dscrew mm 25 25
絲杠導程pscrew mm 25 25
導程精度– – G9 G9
行程 1) s mm 100…800 100…800
每側行程余量s0 mm 5 5
反向間隙sbacklash mm 0,08 0,08
減速比i – 1 1
0 mm行程時的慣量J 10–4 kgm2 46,76 62,86
每100 mm行程時的慣量變量Δ ΔJ 10–4 kgm2 0,21 0,21
可選制動器慣量Jbrake 10–4 kgm2 1,07 3,20
0 mm行程時的重量m kg 37,2 47,8
每100 mm行程時的重量變量Δ Δm kg 2,6 2,6
可選制動器重量mbrake kg 0,9 1,9
0 mm行程時的防轉機構重量marot0 kg -0,4 -0,4
每100 mm行程的防轉機構重量變量Δmarot kg -0,1 -0,1
電氣參數
電機型號– – 伺服伺服
標稱電壓U V AC 400 400
標稱電流I A 8,2 23,5
峰值電流Ipeak A 24 47
標稱功率P kW 2,77 5,81
環境與標準
環境溫度
防護等級
Tambient
IP
°C
-
0…+40
54S
0…+40
54S

應用場合

自動化行業、 機械制造、 電子裝備、 精密加工、 船舶工業、 航空航天、 衛星雷達、 焊接機器人、 伺服壓力機、 實驗設備、 仿真設備、 國防兵器、 汽車自動化行業、 醫療衛生、 數控機床、 電子設備、 加工中心、 橡膠機械、 機器人、 半導體制造裝置等行業
