Pt100溫度采集模塊：

產品概述

PT100溫度感測器是一種以白金(Pt)作成的電阻式溫度檢測器,屬于正電阻系數,其電阻和溫度變化的關系式如下:R=Ro(1+αT) 其中α=0.00392,Ro為100Ω(在0℃的電阻值),T為攝氏溫度

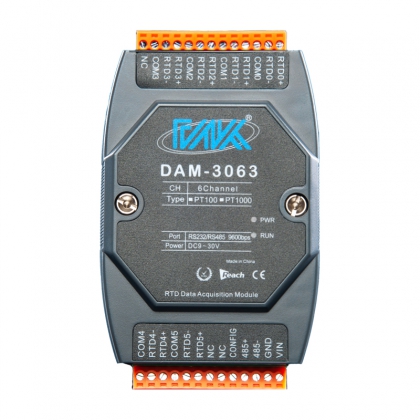

因此白金作成的電阻式溫度檢測器,又稱為PT100。常見的pt100感溫元件有陶瓷元件，玻璃元件，云母元件，它們是由鉑絲分別繞在陶瓷骨架，玻璃骨架，云母骨架上再經過復雜的工藝加工而成。DAM-3063是全新一代基于嵌入式系統的pt100溫度采集模塊模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有隔離 RS485 接口， 可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。pt100溫度采集模塊可采集最多16 路pt100信號；模塊采用高性能 16 位 AD 芯片，采集測量精度±0.5℃。適用于采集工業現場的各種溫度信號。DAM-3063采用光電技術，有效保障數據采集可靠及安全。

Pt100溫度采集模塊：

 產品參數

◆嵌入式實時操作系統

◆ 輸入通道： 6/8/16路熱電阻 ◆輸入類型：PT100/PT1000熱電阻

◆ AD 轉換分辨率： 16 位

◆測量精度：±0.5℃（典型值）

◆轉換速率：1 次/秒（全通道）

◆寬供電范圍：DC +8～+30V

◆地址/波特率可由用戶配置

◆支持 MODBUS-RTU 協議，隔離 RS485

◆±15KV ESD 保護

◆隔離耐壓：DC 2500V

◆工作溫度范圍：-30℃～70℃

◆工業級塑料外殼，標準 DIN35 導軌安裝

型號	輸入類型	通道數	通訊接口
DAM-3088	熱電偶	8	RS485和RS232
DAM-3046	熱電偶	4	RS485和RS232
DAM-3063	熱電阻PT100	6	RS485
DAM-3083	熱電阻PT100	8	RS485
DAM-3163	熱電阻PT100	16	RS485

Pt100溫度采集模塊接線圖：



Pt100溫度采集模塊安裝圖：



溫度采集模塊選型表：

溫度采集模塊	AIAO輸入輸出模塊	開關量輸入輸出模塊	AI模擬量輸入模塊			AO模擬量輸出模塊
30系列	40系列	50系列	60系列	70系列	80系列	DA系列
DAM-3086	DAM-4220	DAM-5161	DAM-6010	DAM-7011	DAM-8021	DAM-DA
DAM-3088	DAM-4224	DAM-5016	DAM-6020	DAM-7021	DAM-8041	DAM-DA04
DAM-3063		DAM-5008	DAM-6040	DAM-7041	DAM-8082	DAM-DA08
DAM-3083		DAM-5088	DAM-6080	DAM-7082
DAM-3163		DAM-5055	DAM-6084
		DAM-5084	DAM-6044
			DAM-6160

深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子。
