io模擬量輸入輸出模塊DAM-4424現貨價格優勢

模擬量輸入輸出模塊

產品概述

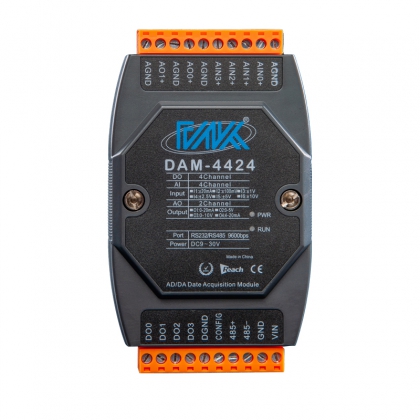

DAM-4424是將模擬信號轉換為數字信號并傳輸給上位機的全新一代基于嵌入式數據采集系統的模擬量輸入輸出模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活； 應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信，模塊配置有RS485 接口，可單獨與 PC或 PLC 通信， 也可以與多個 485 模塊組網使用。DAM-4224是集模擬量輸入、模擬量輸出與數字量輸入于一體的混合型數據采集模塊，可采集 2 路單端/差分模擬信號與 4路數字量信號，并可以輸出 2 路模擬量信號；模塊采用高性能 24 位 AD 芯片，測量精度±0.05%。適用于采集工業現場的各種電壓和電流信號，現場電壓/電流信號控制系統。DAM-4224采用先進的磁隔離技術， 有效保障數據采集的速度、可靠及安全。

參數

嵌入式實時操作系統

數字/開關量輸入： 4 路（僅 4424）

模擬量輸出：2 路

DA 轉換分辨率：12 位

模擬輸出范圍：+20mA，+5V，+10V

模擬輸入通道：2 路單端/差分

模擬輸入信號范圍： ±20mA， ±100mV，

±1V, ±2.5V, ±5V, ±10V

AD 轉換分辨率：24 位

測量精度：±0.05%（典型值）

轉換速率：20 次/秒（全通道）

寬供電范圍：DC +8～+36V

地址/波特率/量程可由用戶配置

支持 MODBUS-RTU 協議

支持模塊主動發送數據模式

±15KV ESD 保護

隔離耐壓：DC 2500V

工作溫度范圍：-40℃～85℃

工業級塑料外殼，標準 DIN35 導軌安裝

模塊型號 DAM-4220 DAM-4224

AD(24bit) 2 路 2 路

DA(12bit) 2 路 2 路

數字量 不支持 4 路

讀環境溫度[I] 支持 支持

K 型熱電偶[II] 支持 支持

RS232 支持 RS232/RS485

任選一種[III]

RS485 支持

型號 輸入輸出信號類型 通道數 通訊接口

DAM-4220 模擬量 2AI+2AO RS485和RS232

DAM-4424 模擬量、開關量 2AI+2AO+4IO RS485或RS232

模擬量輸入輸出模塊

選型表

溫度采集模塊	AIAO輸入輸出模塊	開關量輸入輸出模塊	AI模擬量輸入模塊			AO模擬量輸出模塊
30系列	40系列	50系列	60系列	70系列	80系列	DA系列
DAM-3086	DAM-4220	DAM-5161	DAM-6010	DAM-7011	DAM-8021	DAM-DA
DAM-3088	DAM-4424	DAM-5016	DAM-6020	DAM-7021	DAM-8041	DAM-DA04
DAM-3063		DAM-5008	DAM-6040	DAM-7041	DAM-8082	DAM-DA08
DAM-3083		DAM-5088	DAM-6080	DAM-7082
DAM-3163		DAM-5055	DAM-6084
		DAM-5084	DAM-6044
			DAM-6160

深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子
