現貨4-20ma轉rs485信號采集模塊誠控電子
模擬量輸入模塊

概述

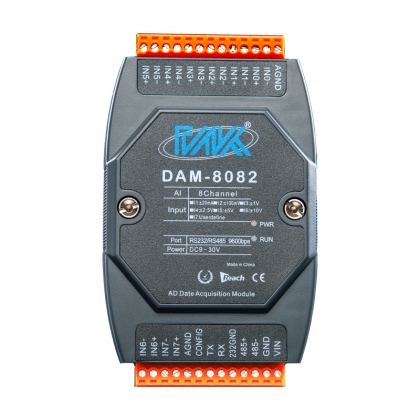

DAM-8082模塊是全新一代基于嵌入式系統的模擬量輸入模塊，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS232接口，方便與PC或PLC通信；模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。采集測量精度±0.05%。適用于采集工業現場的各種電壓和電流信號。DAM-8082采用光電技術，有效保障數據采集可靠及安全。

參數

嵌入式實時操作系統

8021、8041模擬輸入通道：4路差分

8082模擬輸入通道：8路單端

模擬輸入信號范圍： ±20mA， ±100mV，

±1V， ±2.5V， ±5V， ±10V

AD轉換分辨率： 24位

測量精度：±0.05%（典型值）

轉換速率：20次/秒（全通道）

寬供電范圍：DC +8～+36V

地址/波特率/量程可由用戶配置

支持MODBUS-RTU協議

支持模塊主動發送數據模式

±15KV ESD保護

隔離耐壓：DC 2500V

工作溫度范圍：-40℃～85℃

工業級塑料外殼，標準DIN35導軌安裝

功能配置

模塊型號 8021 8041 8082

AD(24bit) 2路 4路 8路

RS232 支持 支持 支持

RS485 支持 支持 支持

型號 輸入類型 通道數 通訊接口

DAM-8021 模擬量 2 AI RS485和RS232

DAM-8041 模擬量 4 AI RS485和RS232

DAM-8082 模擬量 8 AI RS485和RS232

出廠默認設置

出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ascii 協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置。

產品應用

遠程監控與數據采集

工業現場控制

*電子產品制造

*醫療、工控產品開發

*點膠機

*覆膜機

*老化測試架

*智能電源/程控電源

*電池充放電設備

*激光檢測/測量/焊接/切割機

*中空吹塑機

*定量控制設備



選型表：

溫度采集模塊	AIAO輸入輸出模塊	開關量輸入輸出模塊	AI模擬量輸入模塊			AO模擬量輸出模塊
30系列	40系列	50系列	60系列	70系列	80系列	DA系列
DAM-3086	DAM-4220	DAM-5161	DAM-6010	DAM-7011	DAM-8021	DAM-DA
DAM-3088	DAM-4224	DAM-5016	DAM-6020	DAM-7021	DAM-8041	DAM-DA04
DAM-3063		DAM-5008	DAM-6040	DAM-7041	DAM-8082	DAM-DA08
DAM-3083		DAM-5088	DAM-6080	DAM-7082
DAM-3163		DAM-5055	DAM-6084
		DAM-5084	DAM-6044
			DAM-6160

深圳誠控電子專注于數據采集研發生產，可專業正對需求定制開發，更多型號選型，請登錄誠控電子
