模擬量輸入模塊

   產品概述

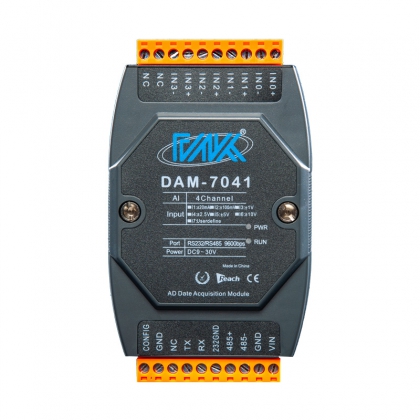

DAM-7041是全新一代基于嵌入式系統的模擬量輸入模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信；模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。DAM-7041模擬量輸入模塊， 可采集4路差分模擬信號；模塊采用高性能 16 位 AD 芯片，采集測量精度±0.1%。適用于采集工業現場的各種電壓和電流信號。DAM-7041 采用光電隔離技術，有效保障數據采集可靠及安全。

 產品參數

嵌入式實時操作系統

模擬輸入通道： 4路差分

模擬輸入信號范圍： ±20mA， ±100mV，

±1V， ±2.5V， ±5V， ±10V

AD 轉換分辨率： 16 位

測量精度：±0.1%（典型值）

轉換速率：20 次/秒（全通道）

寬供電范圍：DC +8～+36V

地址/波特率/量程可由用戶配置

支持 MODBUS-RTU 協議

支持模塊主動發送數據模式

±15KV ESD 保護

隔離耐壓：DC 2500V

工作溫度范圍：-40℃～85℃

工業級塑料外殼，標準 DIN35 導軌安裝

  功能配置

模塊型號 7011 7021 7041

AD(16bit) 1 路 2 路 4 路

RS232 支持 支持 支持

RS485 支持 支持 支持

出廠默認設置

出廠默認通訊參數為：地址01H，波特率9600，數據位8，無校驗，停止位1；通訊協議默認為自定義ascii 協議，如用戶要求modbus-rtu協議，則出廠配置為RTU協議。默認協議可從設備標簽上獲知。通訊參數可通過誠控電子提供的調試助手配置

選型表

溫度采集模塊	AIAO輸入輸出模塊	開關量輸入輸出模塊	AI模擬量輸入模塊			AO模擬量輸出模塊
30系列	40系列	50系列	60系列	70系列	80系列	DA系列
DAM-3086	DAM-4220	DAM-5161	DAM-6010	DAM-7011	DAM-8021	DAM-DA
DAM-3088	DAM-4224	DAM-5016	DAM-6020	DAM-7021	DAM-8041	DAM-DA04
DAM-3063		DAM-5008	DAM-6040	DAM-7041	DAM-8082	DAM-DA08
DAM-3083		DAM-5088	DAM-6080	DAM-7082
DAM-3163		DAM-5055	DAM-6084
		DAM-5084	DAM-6044
			DAM-6160

深圳誠控電子專注于數據采集研發生產，可專業針對需求定制開發，更多型號選型，請登錄誠控電子
