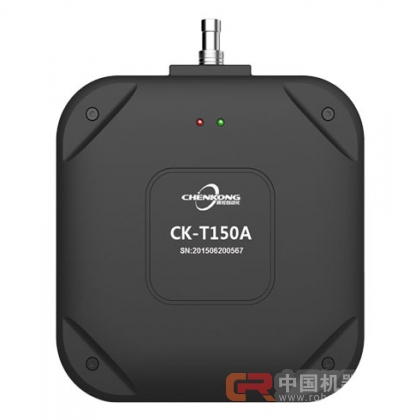

CK-T150讀卡器的通訊是以 MODBUS RTU通訊協議為基礎的，包括讀卡器的站號ID、波特率、讀卡模式等的配置，以及對標簽的讀寫操作，都可以通過MODBUS 通訊指令實現。
在沒有特殊配置的情況下，讀卡器默認為 MODBUS RTU從站。因此只要連接沒有問題，通訊設置沒有問題，并且知道從站站號（或者使用廣播地址 0） ，讀卡器總是可以被MUDBUS主機找到。讀卡器在配置為其他工作模式時，通訊模式將作為主站，但仍可以以MODBUS從機的模式接收配置信息。
在讀卡器配置為非標準MODBUS模式情況下，可用過我司配套的配置軟件重新配置，或者自行通過MODBUS發送配置命令更改設置。
2.產品特性
◆工作電壓：10-30V；
◆功耗：1.5W；
◆工作頻率：125KHZ；
◆電路保護：帶極性接反保護；
◆支持標簽類型：EMID、FDX-B；
◆讀卡距離：250mm(跟標簽與應用環境有關)；
◆讀卡時間：46ms
◆通信接口：RS232/RS485；
◆通信協議：工業MODBUS RTU通信協議；
◆工作濕度：10－90% RH；
◆工作溫度：-25℃－+85℃；
◆防護等級：IP-65；
◆外殼材質：ABS工程塑料。
|
項目 |
技術參數 |
|
操作溫度 |
-25℃~85℃ |
|
存儲溫度 |
-25℃~120℃ |
|
濕 度 |
5%~95%非凝結狀態 |
|
重 量 |
230g |
|
跌落測試 |
1.2米自由跌落 |
|
ESD性能 |
空氣放電±15KV,接觸放電±8KV |
|
密封標準 |
IP67 |
|
項目 |
技術參數 |
|
工作電壓 |
10-30V |
|
功 耗 |
1.3W |
|
電路保護 |
帶極性接反保護 |
|
工作頻率 |
125KHZ |
|
支持標簽類型 |
EMID、FDX-B |
|
讀卡時間 |
45ms |
|
讀卡距離 |
250mm(標準IC卡) |
|
通信接口 |
RS485/RS232 |
|
通信協議 |
MODBUS RTU通信協議 |
4.1接線說明
CK-T150接線端口定義如下：
圖2- 1 接線端口定義
與CK-M128P15S電纜接線定義如下：
|
對應管腳 |
顏色 |
電氣接口 |
|
1 |
紅 |
VCC |
|
2 |
綠 |
A |
|
3 |
黑 |
GND |
|
4 |
藍 |
B |
|
5 |
棕 |
DGND |
|
6 |
黃 |
TXD |
|
7 |
橙 |
RXD |
|
8 |
白 |
NC |
4.2信號指示
紅色LED：電源指示燈
綠色LED：標簽檢測及通信指示燈
讀卡器工作過程：讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并進行自
檢，自檢成功后綠色LED點亮0.5S。讀卡器檢測到RFID標簽存在時，綠色LED長亮。讀卡器通信時綠色LED間隔閃爍。
4.3工作過程CK-T150上電自檢完畢后進入自動讀卡轉態，掃描到標簽信息后，綠色LED指示，并且把標簽的數據存儲到相應的寄存器中，等待用戶讀取。這種無需客戶干預的掃描方式，特別適用于物流管理，AGV站點控制等需要高速讀卡的場合適用。
5. 機械尺寸
機械尺寸：150mm*150mm*26mm
|
|
|
|
|
|
|
