1.簡介

        CK-F060是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合ISO15693國際標準協議格式標簽的讀取。讀卡器內部集成了射頻部分通信協議，用戶只需通過RS232/RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

        讀卡器自帶Auto-turning自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。

        讀卡器可廣泛應用于物流，倉儲管理，過程控制，機械臂站點控制等領域。

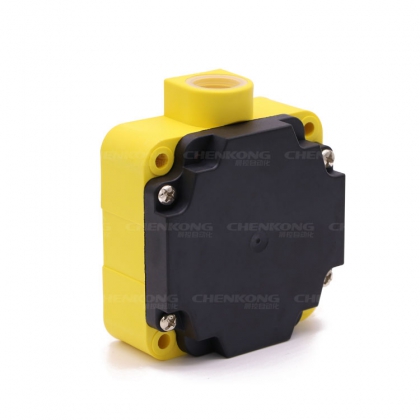

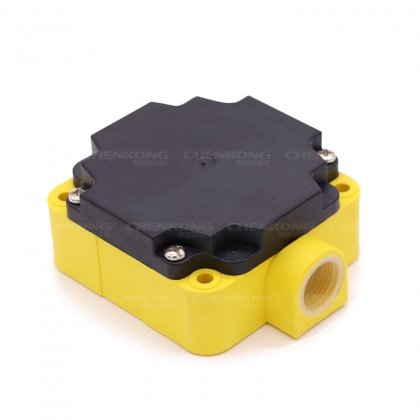

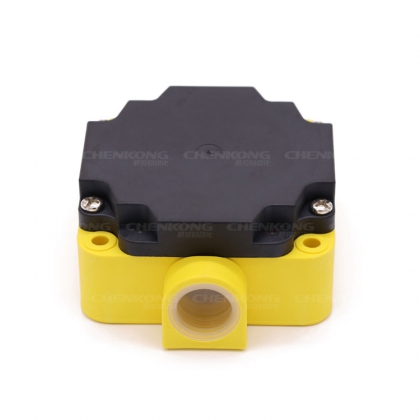

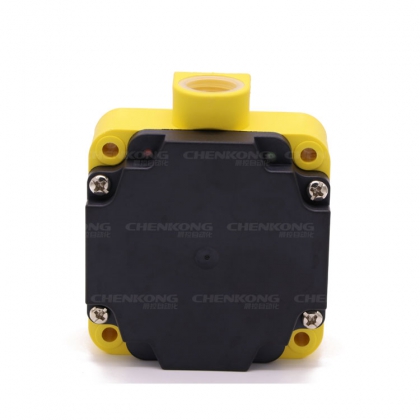

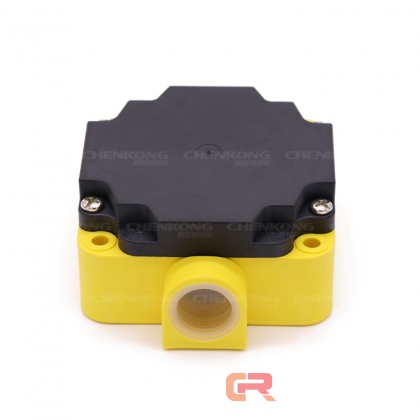

                               圖 1-1 CK-F060實物照片

2.產品特性

◆工作電壓：10-30V；
◆功耗：2.2W；
◆電路保護：帶極性接反保護；
◆工作頻率：13.56MHZ；
◆協議標準：ISO15693；
◆支持標簽類型：I-CODE2、I-CODE SLI；
◆讀卡距離：150mm(標準IC卡)；
◆通信接口：RS232/RS485；
◆通信協議：工業MODBUS RTU通信協議；
◆工作濕度：10－90% RH；
◆工作溫度：-25℃－+85℃；
◆防護等級：IP-65；
◆外殼材質：ABS工程塑料。

3.電氣參數

物理及環境特性：

項目	技術參數
操作溫度	-25℃~85℃
存儲溫度	-25℃~120℃
濕    度	5%~95%非凝結狀態
重    量	230g
跌落測試	1.2米自由跌落
ESD性能	空氣放電±15KV,接觸放電±8KV
密封標準	IP67

電氣參數指標：

項目	技術參數
工作電壓	10-30V
功   耗	2.2W
電路保護	帶極性接反保護
工作頻率	13.56MHZ
協議標準	ISO15693
支持標簽類型	I-CODE2、I-CODE SLI
讀卡時間	Read Time：25ms each 4 Bytes Write Time：28ms each 4 Bytes
讀卡距離	150mm(標準IC卡)
通信接口	RS485
通信協議	MODBUS RTU通信協議



4.CK-F060A通信連接

CK-F060A是基于RS485、MODBUS通信協議的高頻讀卡器，可支持多臺讀卡器聯網工作，最多可同時在總線上掛載32臺CK-F060A。

4.1接線說明

        圖 4-1  CK-F060A接線端子定義

CK-F060A:

VCC  -- 讀卡器電源24V

GND  -- 讀卡器0V

A     --  RS485通信口A線

B     --  RS485通信口B線

4.2 CK-F060A單機接線圖

CK-F060A單機工作時，接線如下：

                                 圖 4-2 CK-F060A單機通信

4.3 CK-F060A多機通信接線圖

CK-F060A支持多臺讀卡器同時掛載在同一總線上，進行多機聯網工作?？偩€上掛載多臺讀卡器時，為了提高通信的可靠性，在總線的前后端需外接120Ω的匹配電阻。接線如下：

                               圖 4-3 CK-F060A多機通信



5.機械尺寸

機械尺寸：80mm*80mm*40.5mm

               圖 5-1  CK-F030A機械尺寸圖

6.免責聲明

● 開發預備知識

        CK-F060系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

● EMI與EMC

        CK-F060系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

        CK-F060系列模塊的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

● 修改文檔的權利

        廣州晨控自動化科技有限公司保留任何時候在沒有事先聲明的情況下對CK-F060系列模塊相關文檔修改的權利。

● ESD靜電放電保護

        CK-F060系列模塊部分元件內置ESD保護電路，但當模塊的惡劣的環境中使用時，依然建議用戶在設計底板時提供ESD保護措施。安裝CK-F060系列模塊時，為確保安全請先將積累在身體上的靜電釋放，如佩戴可靠接地的靜電環等；焊接過程中也應該注意釋放靜電，如確保焊接設備接地良好等。
