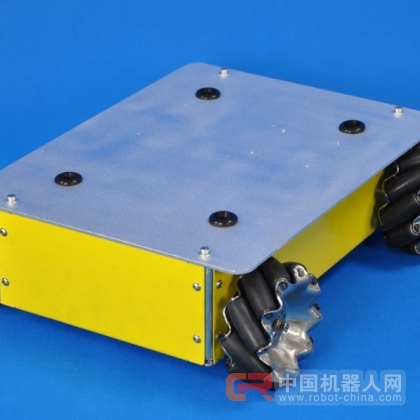

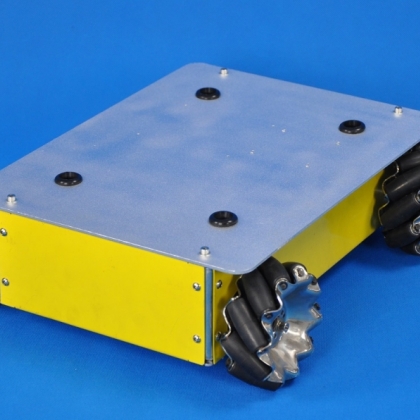

- Discovery Q2 四輪全向平臺
- 產品簡介
- Discovery系列機器人平臺，是經濟型的小型機器人平臺，旨在以高的性價比為客戶提供一個完整、多接口、較高可靠性的移動機器人系統。Discovery Q2是四輪45度全向輪輪系的機器人平臺，使用航發公司的QMA-10全向輪，與傳統輪系相比，能夠?qū)崿F(xiàn)平移、自轉、平移并自轉等特殊運動。平臺使用四臺空心杯電機作為驅動，并配有多軸伺服驅動器，支持CAN總線及RS232接口。開發包向用戶提供完整的設備通信協議以及基于STM32F407的示例與演示程序源碼，使用戶能夠?qū)iscovery Q2快速上手。
- 特性
- 全方向自由移動共軸擺式懸掛輪系帶軸承座設計工業級全向輪空心杯直流伺服電機伺服驅動器DEMO開發板及應用代碼
- 外形尺寸
- 規格參數
-
| 機身形式: |
鈑金組合成型 |
外形尺寸: |
359×313.5×114mm |
| 驅動輪: |
QMA-10全向輪 |
驅動輪直徑: |
101.6mm |
| 驅動方式: |
四輪獨立驅動 |
懸掛形式 |
共軸擺式懸掛 |
| 車身最小離地間隙: |
23 |
整機重量: |
6.7kg |
| 額定負載能力: |
10kg |
電機類型: |
空心杯直流伺服電機 |
| 電機額定功率: |
17W |
電機編碼器： |
12線/轉，A、B相輸出 |
| 電機數量: |
4 |
電機驅動： |
伺服驅動器，CAN總線、RS232通信接口 |
| 最大移動速度: |
0.65m/s |
最大自轉速度： |
140°/s |
| 最小轉彎半徑: |
0m |
適應的地形： |
室內、室外坑陷較少的水泥及瀝青路面 |
| 典型續航時間: |
約10h（負載5kg，運行速度0.5m/s,運行率70%） |
待機時間： |
>30h |
| 車載電源輸出: |
5V@2.5A×2路 /電池電壓(9.6~12.6V)@>5A |
電源保險管預設規格： |
5×20/10A |
| 電池: |
12V/10.4Ah鋰離子電池 |
電池快速更換： |
支持 |
| 充電器: |
輸入：AC100V~240V / 充電電流：3A / 接口：直插式 |
| DEMO開發板： |
RHF407開發板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按鍵×2， 獨立I/O×24，可復用I/O×29，TF卡接口×1，RTC后備電池座，可復用TFT LCD接口×1） |
| 附件: |
電池充電器、ULB-1超聲傳感器×3 |
- 典型研究與應用領域
- 模式識別技術研究電子工程實驗搬運與倉儲應用路徑規劃技術研究機械工程實驗監控與偵查應用自動駕駛技術研究嵌入式系統開發與實驗機器人競賽傳感器技術研究圖像處理技術研究地圖繪制應用人工智能技術研究多機器人合作技術研究柔性制造系統應用
- 可選附件
- HMC-1遙控手柄LPC-16巡線傳感器ULB-1超聲測距傳感器激光雷達GPS定位器Kinect體感傳感器
