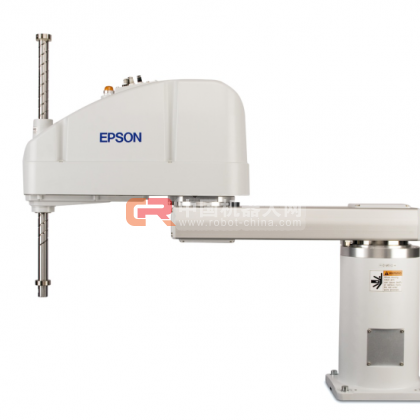

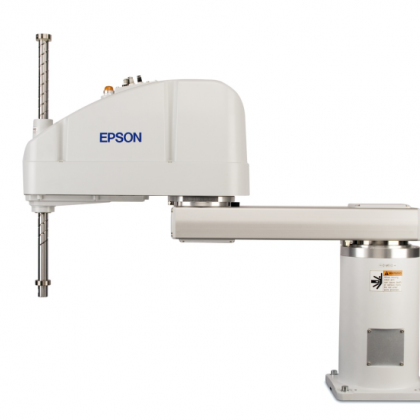

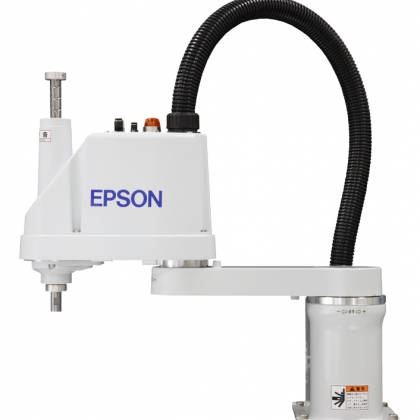

G10適用于多夾具高速裝配及配套裝箱作業，適于搬運最大10kg和中等強度的重物。
G20在高精度條件下，高效進行重物搬運及成批裝箱作業，可搬運最大20kg的重物。
產品規格
|
軸臂長 |
650mm |
850mm |
1000mm |
|
|
負載 |
G10 |
額定5kg、最大10kg |
||
|
G20 |
額定10kg、最大20kg |
|||
|
標準循環時間 |
0.34秒 |
0.37秒 |
0.42秒 |
|
|
重復定位精度 |
第1-2關節 |
±0.025mm |
||
|
第4關節 |
±0.005° |
|||
規格表
|
G10-65** |
G10/20-85** |
G20-A0** |
|||||||||
|
安裝方式 |
臺面安裝 |
吊頂安裝 |
側壁安裝 |
臺面安裝 |
吊頂安裝 |
側壁安裝 |
臺面安裝 |
吊頂安裝 |
側壁安裝 |
||
|
軸臂長 |
第1-2軸臂 |
650mm |
850mm |
1000mm |
|||||||
|
最大運動速度 |
第1-2關節 |
8800mm/s |
11000mm/s |
11500mm/s |
|||||||
|
第3關節 |
G10/20-**1**=1100mm/s G10/20-**4**=2350mm/s |
||||||||||
|
第4關節 |
2400°/s |
G10=2400°/s，G20=1700°/s |
1700deg |
||||||||
|
本體重量(不含線纜) |
46kg |
51kg |
48kg |
53kg |
50kg |
55kg |
|||||
|
重復定位精度 |
第1-2關節 |
±0.025mm |
|||||||||
|
第3關節 |
±0.01mm |
||||||||||
|
第4關節 |
±0.005° |
||||||||||
|
最大運動范圍 |
第1關節 |
±152° |
±107° |
±152° |
±107° |
±152° |
±107° |
||||
|
第2關節 |
±152° |
±130° |
±152.5°(±122.5°)**：波紋管套Z：-360~-390G10/20**1** G10/20**4**=±151°(122.5°）*(環境規格為潔凈型或防護型) |
||||||||
|
第3關節 |
G10/20-**1**=180mm G10/20-**4**=420mm（環境規格為標準型） |
||||||||||
|
G10/20-**1**=150mm G10/20-**4**=3900mm（環境規格為潔凈型或防護型） |
|||||||||||
|
第4關節 |
±360° |
||||||||||
|
負載 |
額定值 |
5kg |
G10=5kg/G20=10kg |
10kg |
|||||||
|
最大值 |
10kg |
G10=10kg/G20=20kg |
20kg |
||||||||
|
標準循環時間*1 |
0.34秒 |
0.37秒 |
0.42秒 |
||||||||
|
第4關節容許慣性力矩*2 |
額定 |
0.02kg·㎡ |
G10=0.02kg·m²/G20=0.05kg·m² |
0.05kg·m² |
|||||||
|
最大 |
0.25kg·㎡ |
G10=0.25kg·m²/G20=0.45kg·m² |
0.45kg·m² |
||||||||
|
電機功耗 |
第1關節 |
750W |
|||||||||
|
第2關節 |
600W |
||||||||||
|
第3關節 |
400W |
||||||||||
|
第4關節 |
150W |
||||||||||
|
第3關節下壓力 |
250N |
||||||||||
|
原點復位 |
無需原點復位 |
||||||||||
|
用戶電路 |
15針（D-Sub模擬接口），9針（D-Sub模擬接口） |
||||||||||
|
用戶氣路 |
φ4mm×2，φ6mm×2 |
||||||||||
|
安裝環境 |
標準/潔凈*3/防護*4 |
||||||||||
|
適用控制器 |
RC180，RC620 |
||||||||||
|
安全標準 |
CE，KC，UL |
||||||||||
*1：負載0.5kg下，（水平100mm、垂直25mm）往返拱形運動的循環時間（最大速度最優行程坐標）。
*2：負載重心與第4關節位置一致；如果不一致，通過INERTIA命令來設置參數。
*3：潔凈度：潔凈度等級ISO3（ISO14644—1）及更老級別10（每28,317cm³內（1立方尺），0.1μm顆粒10個以下）。
*4：防護型：G6-***D*配裝波紋管套IP54；G6-***P*符合IP65
