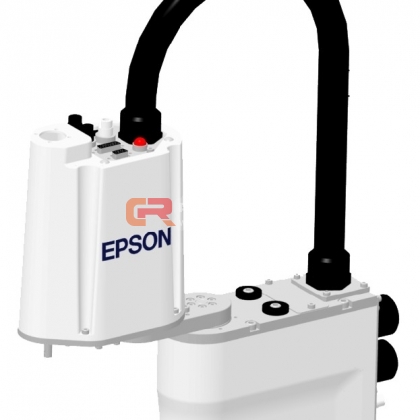

用于精密裝配和壓合應用，具備緊湊、高剛性的特征。
本體重量僅為8Kg，愛普生最輕的G系列機器人
可選擇175mm或225mm軸臂
3軸規格可提高負載
產品規格
|
軸臂長 |
175mm |
225mm |
|
|
負載 |
額定0.5kg/最大1kg(4軸) 額定0.5kg/最大1.5kg(3軸) |
||
|
標準循環時間 |
0.29秒 |
0.30秒 |
|
|
重復定位精度 |
第1-2關節 |
±0.005mm |
±0.008mm |
|
第4關節 |
±0.01° |
||
規格表
|
4軸 |
3軸 |
||||
|
G1-171* |
G1-221* |
G1-171*Z |
G1-221*Z |
||
|
安裝方式 |
臺面安裝 |
臺面安裝 |
|||
|
軸臂長 |
第1-2軸臂 |
175mm |
225mm |
175mm |
225mm |
|
最大運動速度 |
第1-2關節 |
2630mm/s |
3000mm/s |
2630mm/s |
3000mm/s |
|
第3關節 |
1200mm/s |
1200mm/s |
|||
|
第4關節 |
3000° |
— |
|||
|
本體重量（不含線纜重） |
8kg |
8kg |
|||
|
重復定位精度 |
第1-2關節 |
±0.005mm |
±0.008mm |
±0.005mm |
±0.008mm |
|
第3關節 |
±0.01mm |
±0.01mm |
|||
|
第4關節 |
±0.01° |
— |
|||
|
最大運動范圍 |
第1關節 |
±125° |
±125° |
||
|
第2關節 （潔凈型） |
±140° (±140°) |
±152° (±149°) |
±135° (±123°) |
±135° (±132°) |
|
|
Z軸 （潔凈型） |
100mm (80mm) |
100mm (80mm) |
|||
|
第4關節 |
±360° |
— |
|||
|
負載 |
額定值 |
0.5kg |
0.5kg |
||
|
最大值 |
1kg |
1.5kg |
|||
|
標準循環時間*1 |
0.29秒 |
0.30秒 |
0.29秒 |
0.30秒 |
|
|
第4關節容許慣性力矩*2 |
額定值 |
0.0003kg·m² |
— |
||
|
最大值 |
0.004kg·m² |
— |
|||
|
電機功耗 |
第1關節 |
所有關節：50W |
|||
|
第2關節 |
|||||
|
第3關節 |
|||||
|
第4關節 |
|||||
|
第3關節壓力下 |
50N |
||||
|
原點復位 |
無需原點復位 |
||||
|
用戶電路 |
24針（D-Sub模擬接口，9+D-Sub模擬接口15） |
||||
|
用戶氣路 |
φ4mm×1，φ6mm×2 |
||||
|
安裝環境 |
標準/潔凈*3和防靜電 |
||||
|
適用控制器 |
RC180，RC620 |
||||
|
安全標準 |
CE，KC，UL |
||||
*1：負載0.5kg下，（水平100mm、垂直25mm）往返拱形運動的循環時間（最大速度最優行程坐標）。
*2：負載重心與第4關節位置一致；如果不一致，通過INERTIA命令來設置參數。
*3：潔凈度：潔凈度等級ISO3（ISO14644—1）及更老級別10（每28,317cm³內（1立方尺），0.1μm顆粒10個以下）。
