行程按客戶要求定制。
KTF滑塊系列參數表（表一）
|
公稱行程規格 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
|||
|
電阻行程(A.E) |
mm |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
327.5 |
352.5 |
|||
|
機械行程(M.T) |
mm |
82.5 |
108 |
133 |
158 |
183.5 |
208.5 |
233.5 |
259 |
284 |
309 |
334.5 |
359.5 |
|||
|
相對線性精度(FS) |
±% |
0.15 |
0.08 |
0.05 |
||||||||||||
|
電阻值±10% |
KΩ |
5 |
||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||
|
最大工作速度 |
m/s |
10 |
||||||||||||||
|
建議輸出環電流 |
μA |
1 |
||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||
|
尺寸A |
mm |
194 |
219 |
245 |
270 |
295 |
321 |
346 |
372 |
397 |
423 |
448 |
473 |
|||
KTF滑塊系列參數表（表二）
|
公稱行程規格 |
mm |
375 |
400 |
425 |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|||
|
電阻行程(A.E) |
mm |
377.5 |
403 |
428 |
453 |
478.5 |
503.5 |
553.5 |
604 |
654 |
704.5 |
754.5 |
805 |
|||
|
機械行程(M.T) |
mm |
384.5 |
410 |
435 |
460 |
485.5 |
510.5 |
560.5 |
611 |
661 |
711.5 |
761.5 |
812 |
|||
|
相對線性精度(FS) |
±% |
0.05 |
0.04 |
|||||||||||||
|
電阻值±10% |
KΩ |
5 |
10 |
|||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||
|
最大工作速度 |
m/s |
10 |
||||||||||||||
|
建議輸出環電流 |
μA |
10 |
||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||
|
尺寸A |
mm |
498 |
524 |
549 |
574 |
600 |
625 |
676 |
726 |
776 |
827 |
877 |
928 |
|||
KTF滑塊系列參數表（表三）
|
公稱行程規格 |
mm |
850 |
900 |
950 |
1000 |
1150 |
1250 |
1350 |
1500 |
1600 |
1800 |
2000 |
2250 |
2500 |
|||
|
電阻行程(A.E) |
mm |
855 |
905.5 |
955.5 |
1006 |
1158 |
1259 |
1360 |
1511 |
1612 |
1813 |
2013 |
2264 |
2514 |
|||
|
機械行程(M.T) |
mm |
862 |
912.5 |
962.5 |
1013 |
1165 |
1266 |
1367 |
1518 |
1619 |
1820 |
2020 |
2271 |
2521 |
|||
|
相對線性精度(FS) |
±% |
0.04 |
|||||||||||||||
|
電阻值±10% |
KΩ |
10 |
20 |
||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||
|
最大工作速度 |
m/s |
10 |
|||||||||||||||
|
建議輸出環電流 |
μA |
10 |
|||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||||||
|
尺寸A |
mm |
978 |
1029 |
1079 |
1130 |
1282 |
1383 |
1484 |
1685 |
1736 |
1937 |
2137 |
2388 |
2638 |
|||

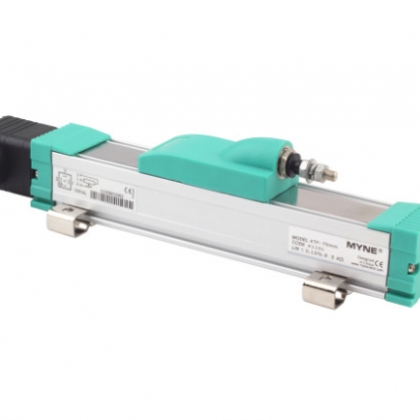

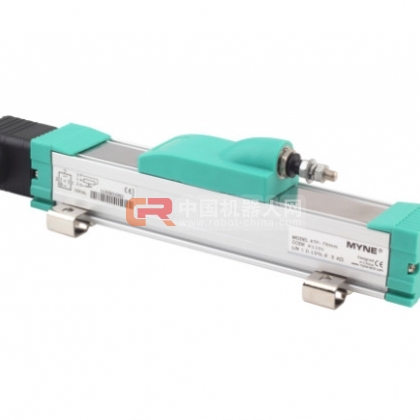

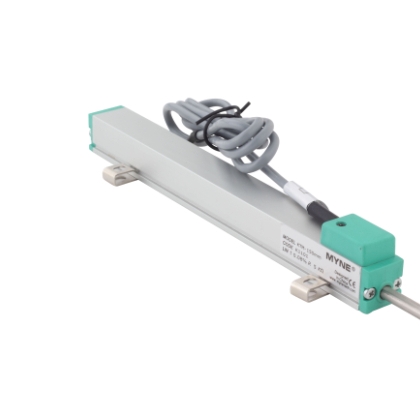

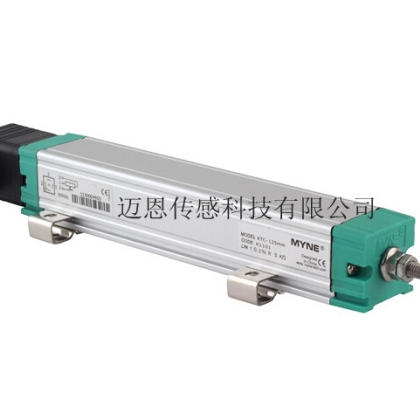

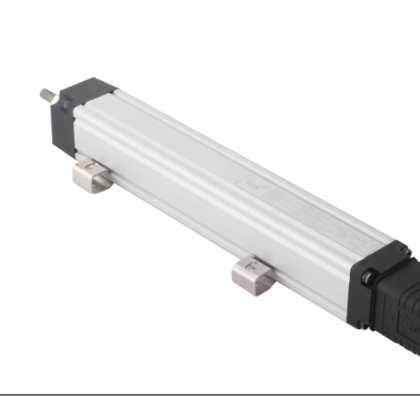

特性：無桿設計
球鉸可避免側向力
使用壽命長-運行次數超過50×106次
非線性度小
分辨率高于0.01mm
很高的運行速度
DIN430650標準插頭和插座
防護等級 IP54（向下安裝時為IP57）
說明：外殼 陽極氧化鋁
裝配 扣壓式固定支架
傳動裝置 不銹鋼，可旋轉
電阻元件 導電塑料
電刷組件 貴金屬多觸電電刷，帶彈性阻尼
電氣連接 DIN43650標準4極鍍銀插座
發貨時包含：1個免費插座GDM3009
1個密封墊 GDM3-16
2個安裝夾子和4個螺絲
推薦附件： 過程控制顯示器MAP用于輸出直接顯示
信號調節器MUW/MUK，用于標準化輸出信號
V/A轉換模塊，可選配兩線電流或三線制
重要提示：在技術指標中所列的線性度、使用壽命和溫度系數等參數，是傳感器工作在以運算放大器作為傳感器分壓輸出信號的電路接口，且通過電刷的負載電流le≤1μA
安裝說明:推薦采用滑塊在下的“倒置”安裝。只有以種方式安裝，才能保證傳感器在各種使用環境中密封鋼帶對傳感器提供有效的保護
