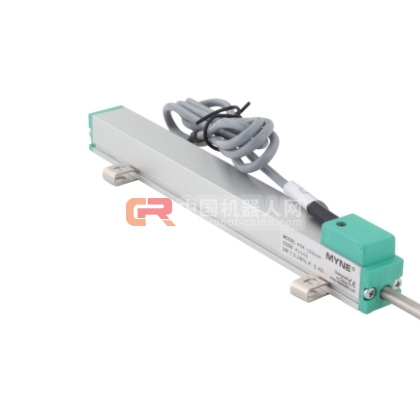

KTM微型拉桿系列參數表
|
公稱行程規格 |
mm |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
||||
|
電阻行程(A.E) |
mm |
25.5 |
50.5 |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
||||
|
機械行程(M.T) |
mm |
30.5 |
55.5 |
80.5 |
106 |
131 |
156 |
181.5 |
206.5 |
231.5 |
257 |
282 |
307 |
||||
|
相對線性精度(FS) |
±% |
0.3 |
0.1 |
0.08 |
0.05 |
||||||||||||
|
電阻值±10% |
KΩ |
5 |
|||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||||||
|
最大工作速度 |
m/s |
5 |
|||||||||||||||
|
建議輸出環電流 |
μA |
1 |
|||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||||||
|
尺寸A |
mm |
70 |
95 |
120 |
145 |
170 |
195 |
220 |
245 |
270 |
295 |
320 |
345 |
||||
|
重量(不含配件) |
g |
52 |
61 |
70 |
79 |
88 |
97 |
107 |
117 |
127 |
137 |
147 |
157 |
||||
特性：
線性優異
分辨率高于0.01mm
高運行速度
防護等級IP67
說明：外殼 陽極氧化鋁
裝配 扣壓式固定支架
傳動裝置 不銹鋼，可旋轉
軸承 回轉滑動軸承
電阻元件 導電塑料
電刷組件 貴金屬多觸電電刷，帶彈性阻尼
電氣連接 3芯無內應力的屏蔽電纜長1.2米長
