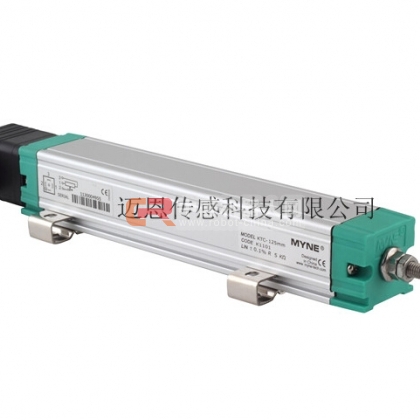

KTC拉桿系列參數表（表一）
|
公稱行程規格 |
mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
|
|
電阻行程(A.E) |
mm |
75.5 |
101 |
126 |
151 |
176.5 |
201.5 |
226.5 |
252 |
277 |
302 |
327.5 |
352.5 |
|
|
機械行程(M.T) |
mm |
82.5 |
108 |
133 |
158 |
183.5 |
208.5 |
233.5 |
259 |
284 |
309 |
334.5 |
359.5 |
|
|
相對線性精度(FS) |
±% |
0.15 |
0.08 |
0.05 |
||||||||||
|
電阻值±10% |
KΩ |
5 |
||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||
|
最大工作速度 |
m/s |
10 |
||||||||||||
|
建議輸出環電流 |
μA |
1 |
||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||
|
尺寸A |
mm |
141 |
166 |
192 |
217 |
242 |
268 |
293 |
319 |
344 |
370 |
395 |
420 |
|
KTC拉桿系列參數表（表二）
|
公稱行程規格 |
mm |
375 |
400 |
425 |
450 |
475 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
電阻行程(A.E) |
mm |
377.5 |
403 |
428 |
453 |
478.5 |
503.5 |
553.5 |
604 |
654 |
704.5 |
754.5 |
805 |
|
機械行程(M.T) |
mm |
384.5 |
410 |
435 |
460 |
485.5 |
510.5 |
560.5 |
611 |
661 |
711.5 |
761.5 |
812 |
|
相對線性精度(FS) |
±% |
0.05 |
0.04 |
||||||||||
|
電阻值±10% |
KΩ |
5 |
10 |
||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
|||||||||||
|
重復性精度 |
mm |
0.01 |
|||||||||||
|
最大工作速度 |
m/s |
10 |
|||||||||||
|
建議輸出環電流 |
μA |
10 |
|||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
|||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
|||||||||||
|
尺寸A |
mm |
445 |
471 |
496 |
521 |
547 |
572 |
623 |
673 |
723 |
774 |
824 |
875 |
KTC拉桿系列參數表（表三）
特性：使用壽命長-運行次數可達50×106次，
線性優異
分辨率高于0.01mm
高運行速度
DIN430650標準插頭和插座
防護等級IP67
說明：外殼 陽極氧化鋁
裝配 扣壓式固定支架
傳動裝置 不銹鋼，可旋轉
軸承 回轉滑動軸承
電阻元件 導電塑料
電刷組件 貴金屬多觸電電刷，帶彈性阻尼
電氣連接 DIN43650標準4極鍍銀插座
發貨時包含：1個免費插座GDM3009
1個密封墊 GDM3-16
2個固定支架和4個螺絲
推薦附件：鉸接頭（參看附件）Z60/Z301
過程控制顯示器MAP用于輸出直接顯示
信號調節器MUW/MUK，用于標準化輸出信號
V/A轉換模塊，可選配兩線電流或三線制
重要提示：在技術指標中所列的線性度、使用壽命和溫度系數等參數，是傳感器工作在以運算放大器作為傳感器分壓輸出信號的電路接口，且通過電刷的負載電流le≤1μA
|
公稱行程規格 |
mm |
850 |
900 |
950 |
1000 |
|
|
|
|
|
|
|
|
|
||||||
|
電阻行程(A.E) |
mm |
855 |
905.5 |
955.5 |
1006 |
|
|
|
|
|
|
|
|
|
||||||
|
機械行程(M.T) |
mm |
862 |
912.5 |
962.5 |
1013 |
|
|
|
|
|
|
|
|
|
||||||
|
相對線性精度(FS) |
±% |
0.04 |
||||||||||||||||||
|
電阻值±10% |
KΩ |
10 |
||||||||||||||||||
|
解析度/分辨率 |
模擬 |
Infinite無限解析 |
||||||||||||||||||
|
重復性精度 |
mm |
0.01 |
||||||||||||||||||
|
最大工作速度 |
m/s |
10 |
||||||||||||||||||
|
建議輸出環電流 |
μA |
10 |
||||||||||||||||||
|
使用溫度環境 |
℃ |
-40℃ ～ +120℃ |
||||||||||||||||||
|
輸出信號類型 |
Vdc |
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載 |
||||||||||||||||||
|
尺寸A |
mm |
925 |
976 |
1026 |
1077 |
|
|
|
|
|
|
|
|
|||||||
