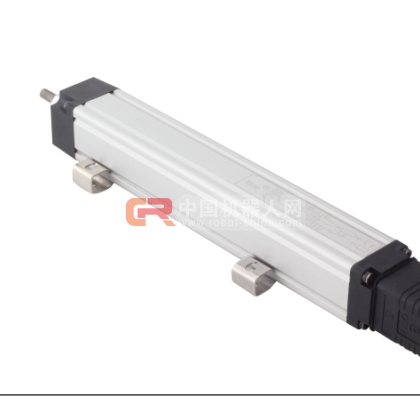

傳感器的結構設計上考慮方便安裝及拆卸。
傳感器內外結構表面經過特殊處理，可在高速低磨損狀態下工作。傳感器前端的柔性緩沖軸承可以克服傳動桿的一些微小側向應力，保證傳感器正常工作。傳感器導電材料固定和結構設計等工藝保證即使在最惡劣的條件下傳感器也能可靠工作。
傳感器四面都有安裝槽，這樣就方便安裝時盡量將導電材料面朝下安裝，避免傳感器內部有微小雜物顆粒存在從而影響傳感器的壽命。
其他行程可定制。
LWH拉桿系列參數表（表一）
|
型號LWH |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
450 |
||||
|
有效行程 （A.E）mm |
75 |
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
350 |
400 |
450 |
||||
|
電氣行程mm |
76 |
102 |
127 |
152 |
177 |
203 |
228 |
253 |
278 |
304 |
356 |
406 |
457 |
||||
|
電阻KΩ±10% |
3 |
5 |
10 |
||||||||||||||
|
阻值公差±% |
20 |
||||||||||||||||
|
線性度±% |
0.1 |
0.1 |
0.09 |
0.08 |
0.07 |
0.06 |
0.06 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
||||
|
重復精度mm |
0.013 |
||||||||||||||||
|
分辨率 |
無限分辨率 |
||||||||||||||||
|
電刷工作電流 |
<1μA |
||||||||||||||||
|
故障時電刷最大電流 |
10μA |
||||||||||||||||
|
最大允許供電電壓 |
42V |
||||||||||||||||
|
電壓的有效溫度系數比 |
5(典型值) |
10ppm/k |
|||||||||||||||
|
絕緣電阻(500VDC,1bar,2s) |
>10MΩ |
||||||||||||||||
|
絕緣強度(50Hz,2s,1bar,500VDC) |
<100μA |
||||||||||||||||
|
機械行程mm （尺寸M.T) |
83 |
109 |
134 |
160 |
185 |
210 |
236 |
261 |
286 |
312 |
363 |
414 |
465 |
||||
|
外殼長度mm （尺寸A） |
139 |
164 |
190 |
215 |
240 |
266 |
291 |
317 |
342 |
368 |
418 |
469 |
519 |
||||
|
驅動力 |
|
||||||||||||||||
|
水平方向 |
<10N |
||||||||||||||||
|
垂直方向 |
<10N |
||||||||||||||||
|
固定螺釘最大允許轉矩 |
240Ncm |
||||||||||||||||
|
其它長度可根據要求定制 |
|
||||||||||||||||
|
|
|
||||||||||||||||
|
環境參數 |
|
||||||||||||||||
|
溫度范圍 |
-30℃....+100℃ |
||||||||||||||||
|
振動 |
5.Hz...2000Hz |
||||||||||||||||
|
|
Amax=0.75mm |
||||||||||||||||
|
|
Amax=20g |
||||||||||||||||
|
沖擊 |
50g |
||||||||||||||||
|
|
11ms |
||||||||||||||||
|
使用壽命 |
>50X106次 |
||||||||||||||||
|
工作速度 |
10m/s max |
||||||||||||||||
|
運行加速度 |
200(20g)m/s 2max |
||||||||||||||||
|
保護等級 |
IP54(DIN400 50 / IEC 529) |
||||||||||||||||
LWH拉桿系列參數表（表二）
|
型號LWH |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
||
|
有效行程 （A.E）mm |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1150 |
1250 |
||
|
電氣行程mm |
508 |
559 |
610 |
661 |
712 |
762 |
813 |
863 |
914 |
964 |
1015 |
1158 |
1259 |
||
|
電阻KΩ±10% |
10 |
20 |
|||||||||||||
|
阻值公差±% |
20 |
||||||||||||||
|
線性度±% |
0.05 |
0.05 |
0.05 |
0.05 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
0.04 |
||
|
重復精度mm |
0.013 |
||||||||||||||
|
分辨率 |
無限分辨率 |
||||||||||||||
|
電刷工作電流 |
<1μA |
||||||||||||||
|
故障時電刷最大電流 |
10μA |
||||||||||||||
|
最大允許供電電壓 |
42V |
||||||||||||||
|
電壓的有效溫度系數比 |
5(典型值) |
10ppm/k |
|||||||||||||
|
絕緣電阻(500VDC,1bar,2s) |
>10MΩ |
||||||||||||||
|
絕緣強度(50Hz,2s,1bar,500VDC) |
<100μA |
||||||||||||||
|
機械行程mm （尺寸M.T) |
515 |
566 |
617 |
667 |
718 |
769 |
820 |
871 |
922 |
972 |
1022 |
|
|
||
|
外殼長度mm （尺寸A） |
570 |
621 |
671 |
721 |
772 |
822 |
873 |
923 |
974 |
1024 |
1075 |
|
|
||
|
驅動力 |
|
||||||||||||||
|
水平方向 |
<10N |
||||||||||||||
|
垂直方向 |
<10N |
||||||||||||||
|
固定螺釘最大允許轉矩 |
240Ncm |
||||||||||||||
|
其它長度可根據要求定制 |
|
||||||||||||||
|
|
|
||||||||||||||
|
環境參數 |
|
||||||||||||||
|
溫度范圍 |
-30℃....+100℃ |
||||||||||||||
|
振動 |
5.Hz...2000Hz |
||||||||||||||
|
|
Amax=0.75mm |
||||||||||||||
|
|
Amax=20g |
||||||||||||||
|
沖擊 |
50g |
||||||||||||||
|
|
11ms |
||||||||||||||
|
使用壽命 |
>50X106次 |
||||||||||||||
|
工作速度 |
10m/s max |
||||||||||||||
|
運行加速度 |
200(20g)m/s 2max |
||||||||||||||
|
保護等級 |
IP54(DIN400 50 / IEC 529) |
||||||||||||||
特性：使用壽命長-運行次數可達50×106次，
線性優異
分辨率高于0.01mm
高運行速度
DIN430650標準插頭和插座
防護等級IP67
說明：外殼 陽極氧化鋁
裝配 扣壓式固定支架
傳動裝置 不銹鋼，可旋轉
軸承 回轉滑動軸承
電阻元件 導電塑料
電刷組件 貴金屬多觸電電刷，帶彈性阻尼
電氣連接 DIN43650標準4極鍍銀插座
發貨時包含：1個免費插座GDM3009
1個密封墊 GDM3-16
2個固定支架和4個螺絲
推薦附件：鉸接頭（參看附件）Z60/Z301
過程控制顯示器MAP用于輸出直接顯示
信號調節器MUW/MUK，用于標準化輸出信號
V/A轉換模塊，可選配兩線電流或三線制
重要提示：在技術指標中所列的線性度、使用壽命和溫度系數等參數，是傳感器工作在以運算放大器作為傳感器分壓輸出信號的電路接口，且通過電刷的負載電流le≤1μA
|
發貨時包含： |
推薦附件： |
注意事項： |
安裝說明 |
|
個免費插座GDM2009 EDM33-98,
|
鉸接頭（參看附件）Z60 |
在數據表中所列的線性度、使用壽命、微線性度、抗外干擾阻止和分壓形式的溫度系數等數值，是傳感器工作在以運算放大器作為電壓輸出器輸出電壓給電刷，且電刷上不帶負載（le<1μA)的條件的得出的。 |
推薦采用滑塊在下的“倒置式”安裝，只有在此種方式安裝，才能保證傳感器在各種使用環境中對檢測元件提供有效保護。 |
|
1個密封圈GDM3-16EEM 33-99， |
過程控制顯示器MAP帶顯示頭 |
||
|
2個安裝支架和4個螺釘 |
信號調節器MUW/MUK,用于校準輸出信號。 |
||
|
如有更改，恕不另行通知 |
|||
