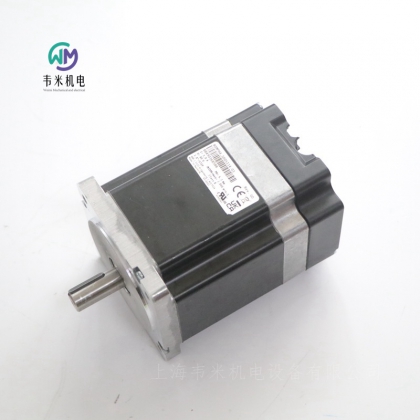

80MPH4.600S111-02
貝加萊B&R接口模塊
物料號:
X20IF1030
描述:
RS485/RS422連接
接口模塊可用于擴展X20 CPU以用于特定應用。配有RS485/RS422接口。
簡短描述
通信模塊1x RS485/RS422
一般信息
B&R ID代碼0x1F28
狀態指示燈模塊狀態，數據傳輸
Diagnostics
模塊狀態是，使用LED狀態指示燈
數據傳輸是，使用LED狀態指示燈
功耗0.42 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
接口
接口IF1
信號RS485/RS422
變體9針內螺紋DSUB連接器
大距離1200米
大傳輸速率。115.2 kbit/s
發送和接收方向上的FIFO緩沖器16字節
端接電阻器外部使用T型連接器（0G1000.00-090）
電氣特性
電氣隔離PLC與RS485/RS422（IF1）隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
X20 PLC中的插槽
貝加萊B&R智能可編程模塊
物料號:
X20SLX910
描述:
多10個安全節點的openSAFETY管理器
使用Automation Studio/SafeDESIGNER靈活編程
安全機器選項的創新管理（SafeOPTION）
參數和配置管理
20個安全數字輸入
4個脈沖輸出
接收器電路
可為每個通道配置的軟件輸入過濾器
該模塊配備了SafeLOGIC功能，使其能夠安全地執行在SafeDESIGNER中設計的應用程序。該模塊可用于PL e或SIL 3以下的安全相關應用。
此外，該模塊還協調應用程序中涉及的所有模塊的安全相關通信。在這種情況下，模塊還監控這些模塊的配置，并在必要時執行對模塊的自主參數下載。這從安全的角度保證了在涉及模塊更換和服務的所有場景中，網絡中模塊配置的一致性和正確性。這些服務與Automation Runtime一起在標準CPU上執行。
此外，SafeLOGIC-X產品與相關的SafeIO產品（X20SIx1x0）具有相同的I/O特性。
簡短描述
I/O模塊20個安全A類數字輸入，4個脈沖輸出，24 VDC，SafeLOGIC-X技術
一般信息
B&R ID代碼0xC5B1
系統要求
Automation Studio 4.0.16或更高版本
自動化運行時從安全版本1.7到1.9:F4.06或更高版本
安全版本1.10或更新版本：B4.25或更新版本
SafeDESIGNER 3.1.0或更高版本
安全版本1.7或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
大I/O循環時間1600µs
功耗
總線0.4 W
內部I/O 1.6 W
執行器引起的額外功耗（電阻）[W]0.6
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45°C）
濕度：B（高達100）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45°C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3當使用單獨的輸入通道時，
貓4當使用輸入通道對（例如SI1和SI2）或多于2個輸入通道時
PL PL e
直流>94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸入
EN ISO 13849-1:2015
當使用單個輸入通道時，每通道100年的MTTFD，
使用輸入通道對（例如SI1和SI2）或2個以上輸入通道時2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<1*10-10
每個通道的PFD<2*10-5
功能
相互通信僅可通過SafeLOGIC控制器X20（c）SL81xx進行通信
每個標準CPU多1個活動SafeLOGIC-X控制器（例如X20（c）CPxxxx）
支持安全調試選項
布爾64
INT-
UINT-
力-
烏丁-
支持SafeMOTION是
SafeMOTION軸的大數量4，取決于所用模塊的數據寬度
定時精度Time*0.05+安全應用的循環時間
短任務類周期時間2毫秒
SafeNODE 10的大數量取決于所用模塊的數據寬度
CPU與SafeLOGIC控制器之間的數據交換
每個方向的大總數據寬度16字節
每個方向的大數據點數量
布爾96
INT 8
UINT 8
力4
UDINT 4
安全域和安全域之間的數據交換
用作管理安全域是的，從mapp安全5.10.0和硬件升級2.2.1.0開始
用作連接的安全域否
每個方向的大總數據寬度8字節
每個方向的大數據點總數2
每個方向的大數據點數量
布爾16
INT 2
UINT 2
力2
UDINT 2
鏈接的大管理安全域數0
SafeDESIGNER應用程序的極限值
SafeDESIGNER信息窗口條目的大可用資源
FB實例256
標記存儲器5120字節（0x1400）
堆棧內存2048字節
安全輸入數據存儲器128字節，其中68字節可用于模塊
用于安全輸出數據的內存64字節
標準輸入數據存儲器64字節
標準輸出數據存儲器64字節
標記計數256
額外的SafeDESIGNER限值
功能塊類型的大數量64
力變量的大數量8
變量狀態為128的變量的大數量
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/+20%
綜合保護反極性保護
安全數字輸入
數量20
變體類型A
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入濾波器
硬件≤150µs
軟件可在0到500毫秒之間配置
輸入電路接收器
輸入電壓24 VDC-15%/+20%
小24 VDC時的輸入電流。2 mA至大3.28 mA
輸入電阻小值。7.33 k?
錯誤檢測時間200毫秒
通道和母線之間的絕緣電壓500 V
切換閾值
低<5 VDC
高>15 VDC
信號源（脈沖輸出或外部信號）和輸入之間的線路長度Max。60米，帶非屏蔽線
屏蔽線大400米
脈沖輸出
數量4
變體推拉
標稱輸出電流50 mA
輸出保護在過載或短路的情況下關閉單個通道
峰值短路電流25 A，持續15µs
短路電流100 mAeff
輸出關閉時的泄漏電流0.1 mA
RDS（開）60Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
總標稱電流200 mA
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60°C
垂直安裝方向0至50°C
減額—參見“減額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購2個安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25+0.2mm
貝加萊B&R數字量輸入模塊、
物料號:
X20SI9100
描述:
20個安全數字輸入
4個脈沖輸出
接收器電路
可為每個通道配置的軟件輸入過濾器
該模塊配備了20個安全數字輸入。它的設計額定電壓為24 VDC。
該模塊可用于讀取安全相關應用中的各種數字信號，高可達PL e或SIL 3。
該模塊配備了可單獨配置的過濾器，用于開啟和關閉行為。該模塊還提供用于診斷傳感器線路的脈沖信號。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊20個安全A類數字輸入，4個脈沖輸出，24 VDC
一般信息
B&R ID代碼0xAEC8
系統要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.71或更高版本
安全版本1.3或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間1600µs
功耗
總線0.4 W
內部I/O 1.6 W
執行器引起的額外功耗（電阻）[W]0.6
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45°C）
濕度：B（高達100）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45°C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3當使用單獨的輸入通道時，
貓4當使用輸入通道對（例如SI1和SI2）或多于2個輸入通道時
PL PL e
直流>94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸入
EN ISO 13849-1:2015
當使用單個輸入通道時，每通道100年的MTTFD，
使用輸入通道對（例如SI1和SI2）或2個以上輸入通道時2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<1*10-10
每個通道的PFD<2*10-5
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/+20%
綜合保護反極性保護
安全數字輸入
數量20
變體類型A
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入濾波器
硬件≤150μs
軟件可在0到500毫秒之間配置
輸入電路接收器
輸入電壓24 VDC-15%/+20%
小24 VDC時的輸入電流。2 mA至大3.28 mA
輸入電阻小值。7.33 kΩ
錯誤檢測時間200毫秒
通道和母線之間的絕緣電壓500 V
切換閾值
低<5 VDC
高>15 VDC
信號源（脈沖輸出或外部信號）和輸入之間的線路長度Max。60米，帶非屏蔽線
屏蔽線大400米
脈沖輸出
數量4
變體推拉
標稱輸出電流50 mA
輸出保護在過載或短路的情況下關閉單個通道
峰值短路電流25 A持續5 ms，硬件版本D0及更高版本：25 A持續15µs
短路電流100 mAeff
輸出關閉時的泄漏電流0.1 mA
RDS（開）60Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
總標稱電流200 mA
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60°C
垂直安裝方向0至50°C
減額—參見“減額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購2個安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25+0.2mm
貝加萊B&R數字量輸出模塊
物料號:
X20SO6300
描述:
6個0.2A的安全數字輸出
源電路
輸出類型B
集成輸出保護
該模塊配備了6個安全數字輸出。額定輸出電流為0.2 A。
該模塊可用于控制PL e或SIL 3以下安全相關應用中的執行機構。
輸出是使用半導體技術設計的，因此安全相關特性不取決于操作周期的數量。具有參考電勢的致動器需要“高側-高側”變體（輸出類型B）（例如，啟用變頻器上的輸入）。在這種情況下，必須遵守布線的特別注意事項。當發生網絡錯誤時，安全的數字輸出通道提供防止自動重新啟動的保護。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊6安全型B1數字輸出，24 VDC，0.2 A，OSSD<10µs
一般信息
B&R ID代碼0xB815
系統要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間1毫秒
功耗
總線0.32 W
內部I/O 1.4 W
執行機構引起的額外功耗（電阻式）[W]1.128
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV準備中
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3如果參數“Disable OSSD=Yes-Warning”，
貓4如果參數“禁用OSSD=否”
PL PL d如果參數“Disable OSSD=Yes-Warning”，
PL e如果參數“Disable OSSD=No”
DC>60%，如果參數“禁用OSSD=是-警告”，
>如果參數“Disable OSSD=No”，則為94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果參數“禁用OSSD=是-警告”，
SIL 3，如果參數“禁用OSSD=否”
如果參數“禁用OSSD=是-警告”，則SFF>60%，
>如果參數“Disable OSSD=No”，則為90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸出
EN ISO 13849-1:2015
如果參數“Disable OSSD=Yes-Warning”，則每通道100年MTTFD，
2500年，如果參數“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<5*10-8if參數“Disable OSSD=Yes-Warning”，
<1*10-10if參數“Disable OSSD=No”
每個通道的PFD<1*10-3，如果參數“禁用OSSD=是-警告”，
<2*10-5如果參數“禁用OSSD=否”
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/+20%
綜合保護反極性保護
安全數字輸出
數量6
變體FET，2x正開關，B1型，輸出電平可讀
標稱電壓24 VDC
標稱輸出電流0.2 A
總標稱電流1.2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓大值。45伏直流電
錯誤檢測時間1秒
通道和母線之間的絕緣電壓500 V
峰值短路電流參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<100µA
RDS（開）4.7Ω
開關電壓I/O電源減去RDS引起的電壓降（打開）
大開關頻率參見“輸出通道的涌入電流行為”一節。
測試脈沖長度大值。10µs
大電容負載100 nF
接地?fù)p耗電流
IOUT<100µA
IGND<70 mA
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60°C
垂直安裝方向0至50°C
減額—參見“減額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注：單獨訂購1x安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25+0.2mm
貝加萊數字量輸出模塊
物料號:
X20SO4110
描述:
4個0.5安的安全數字輸出
源電路
輸出類型A
電流監測
開路檢測
集成輸出保護
該模塊配備了4個安全數字輸出。標稱輸出電流為0.5 A。
該模塊可用于控制PL e或SIL 3以下安全相關應用中的執行機構。
輸出是使用半導體技術設計的，因此安全相關特性不取決于操作周期的數量。“高側低側”變體（輸出類型A）僅限于沒有參考電勢的執行機構（例如繼電器、閥門）。A型輸出具有與安全相關的優點，因?yàn)樵谒绣e誤情況下，致動器的連接電纜都可以切斷。當發生網絡錯誤時，安全的數字輸出通道提供防止自動重啟的保護，還使用電流測量進行開路檢測。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊4個安全的A類數字輸出，帶電流監測，24 VDC，0.5 A，OSSD<500µs
一般信息
B&R ID代碼0x1DBE
系統要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
大I/O循環時間800µs
功耗
總線0.25 W
內部I/O 1.3 W
致動器引起的額外功耗（電阻式）[W]0.24
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全I(xiàn)EC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45°C）
濕度：B（高達100）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45°C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3如果參數“Disable OSSD=Yes-Warning”，
貓4如果參數“禁用OSSD=否”
PL PL d如果參數“Disable OSSD=Yes-Warning”，
PL e如果參數“Disable OSSD=No”
DC>60%，如果參數“禁用OSSD=是-警告”，
>如果參數“Disable OSSD=No”，則為94%
任務時間大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果參數“禁用OSSD=是-警告”，
SIL 3，如果參數“禁用OSSD=否”
如果參數“禁用OSSD=是-警告”，則SFF>60%，
>如果參數“Disable OSSD=No”，則為90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸出
EN ISO 13849-1:2015
如果參數“Disable OSSD=Yes-Warning”，則每通道100年MTTFD，
2500年，如果參數“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<5*10-8if參數“Disable OSSD=Yes-Warning”，
<1*10-10if參數“Disable OSSD=No”
每個通道的PFD<1*10-3，如果參數“禁用OSSD=是-警告”，
<2*10-5如果參數“禁用OSSD=否”
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/+20%
綜合保護反極性保護
安全數字輸出
數量4
變體FET，1x正開關，1x負開關，A型，輸出電平可讀，開路檢測
標稱電壓24 VDC
標稱輸出電流0.5 A
總標稱電流2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓大值。90伏直流電
開路檢測通過內部電流測量，
輸出電流<10 mA：信號“CurrentOK”=FALSE，
輸出電流10至50 mA：信號“CurrentOK”=未定義，
輸出電流>50 mA：信號“CurrentOK”=TRUE
錯誤檢測時間1秒
通道和母線之間的絕緣電壓500 V
峰值短路電流參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<10µA
RDS（開）240米?
開關電壓I/O電源減去RDS引起的電壓降（打開）
大開關頻率參見“輸出通道的涌入電流行為”一節。
測試脈沖長度大值。500µs
兩個測試脈沖之間的時間小值。49.5毫秒
大電容負載100 nF
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60°C
垂直安裝方向0至50°C
減額—參見“減額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注：單獨訂購1x安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
