貝加萊B&R總線控制器模塊X67BC8321-1
物料號:
X67BC8321-1
描述:
POWERlink
8個數字通道，可配置為輸入或輸出
通過現場總線進行I/O配置和固件更新
通過X2X鏈路與本地?cái)U(kuò)展集成連接，多可額外連接250個模塊
可配置的I/O周期（從200毫秒開始）
總線控制器可以將X2X-link I/O節點連接到POWERlink。還可以使用預分頻器以1:1同步或與POWERlink同步的方式操作X2X鏈路周期。
可以使用集成的X2X-link連接連接其他X2X-link I/O節點（X67模塊或基于X2X-link的其他模塊）。POWERlink通過IP67級標準D編碼M12以太網連接器進行機械連接。
簡短說明
總線控制器POWERlink（V1/V2）控制節點
一般信息
輸入/輸出8個數字通道，可使用軟件配置為輸入或輸出，輸入具有附加功能
通道和母線之間的絕緣電壓500Veff
標稱電壓24 VDC
B&R ID代碼
總線控制器0x1E37
內部輸入/輸出模塊0x1311
傳感器/執行器電源0.5 A總電流
每個通道的狀態指示器I/O功能、電源電壓、總線功能
診斷
輸出是，使用LED狀態指示器和軟件
I/O電源是，使用LED狀態指示燈和軟件
支持
動態節點分配（DNA）是
連接類型
現場總線M12，D編碼
X2X鏈路M12，B編碼
輸入/輸出8x M8，3針
輸入/輸出電源M8，4針
輸入/輸出模塊的3 W X2X鏈路電源
電力消耗
現場總線3.5 W
內部I/O 2.5 W
X2X-link電源在連接的I/O模塊的大功率輸出下為4.2 W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
接口
現場總線POWERlink（V1/V2）控制節點
類型2
變體M12接口（模塊上的母連接器）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100base-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
小循環時間
現場總線200μs
X2X鏈路200μs
總線系統之間可能同步是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電力消耗
傳感器/執行器電源大值。12瓦
傳感器/執行器電源
電壓輸入/輸出電源負壓降短路保護
大0.5A短路保護電壓降。2伏直流電
大電流總和。零點五一
防短路是
數字輸入
輸入特性符合EN 61131-2類型1
輸入電壓18至30 VDC
24 VDC典型輸入電流。4毫安
輸入電路接收器
輸入過濾器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
軟件默認值為0 ms，可在0到25 ms之間以0.2 ms的間隔進行配置
輸入電阻類型。6 kΩ
附加功能50 kHz事件計數、門測量
切換閾值
低<5 VDC
高壓>15VDC
事件計數器
數量2
信號形式方波脈沖
評估每個負邊，循環計數器
大輸入頻率。50千赫
計數器1輸入1
計數器2輸入3
計數器頻率大值。50千赫
計數器大小16位
閘門時間測量
數量1
信號形式方波脈沖
評估正邊緣-負邊緣
計數器頻率
內部48 MHz、3 MHz、187.5 kHz
計數器大小16位
脈沖之間的暫停時間≥100µs
脈沖長度≥20µs
支持的輸入輸入2或輸入4
數字輸出
可變電流源FET
開關電壓輸入/輸出電源減去剩余電壓
標稱輸出電流0.5A
總標稱電流4A
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、輸出電源的反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
過載關機后開機約。10ms（取決于模塊溫度）
標稱電流為0.5A時，殘余電壓<0.3V
峰值短路電流<12A
切換延遲
0→1<400µs
1→0<400µs
開關頻率
大電阻負載。100赫茲
電感負載見“切換電感負載”一節。
關閉感應負載時的制動電壓50 VDC
電氣性能
電氣隔離母線與POWERlink和通道隔離
通道未與通道隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60°C
降級-
儲存-40至85°C
運輸-40至85°C
機械性能
尺寸
寬度53毫米
高度85毫米
深度42毫米
重量195克
連接扭矩
M8大0.4牛米
M12 大值0.6牛米
貝加萊B&R數字量混合模塊X67DM9321
物料號:
X67DM9321
描述:
8個數字通道，可配置為輸入或輸出
用于設置X2X鏈路地址的節點號開關
具有短路保護的輸出
所有輸出均具有單通道診斷功能
可配置的輸入延遲
2個具有計數器功能的附加通道
該模塊配備了8個數字通道，可以配置為輸入或輸出。輸入端是為接收電路設計的，輸出端是為源電路設計的。
用于設置X2X鏈路地址的節點號開關是一個獨特的功能。當模塊化機器配置發生變化時，例如，需要在一個固定地址定義某些模塊組，該地址獨立于生產線上的前一個模塊。所有后續標準模塊都引用此偏移，并自動將其用于尋址目的。
簡短說明
輸入/輸出模塊8個數字通道，可使用軟件配置為輸入或輸出，輸入具有附加功能
一般信息
通道和母線之間的絕緣電壓500Veff
標稱電壓24 VDC
B&R ID代碼0x199B
傳感器/執行器電源0.5 A總電流
每個通道的狀態指示器I/O功能、電源電壓、總線功能
診斷
輸出是，使用LED狀態指示器和軟件
I/O電源是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸入/輸出8x M8，3針
輸入/輸出電源M8，4針
電力消耗
內部I/O 2.5 W
X2X鏈路電源0.75 W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電力消耗
傳感器/執行器電源大值。12瓦
傳感器/執行器電源
電壓輸入/輸出電源負壓降短路保護
大0.5A短路保護電壓降。2伏直流電
大電流總和。零點五一
防短路是
數字輸入
輸入特性符合EN 61131-2類型1
輸入電壓18至30 VDC
24 VDC典型輸入電流。4毫安
輸入電路接收器
輸入過濾器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
軟件默認值為0 ms，可在0到25 ms之間以0.2 ms的間隔進行配置
輸入電阻類型。5 kΩ
附加功能50 kHz事件計數、門測量
切換閾值
低<5 VDC
高壓>15VDC
事件計數器
數量2
信號形式方波脈沖
評估每個負邊，循環計數器
大輸入頻率。50千赫
計數器1輸入1
計數器2輸入3
計數器頻率大值。50千赫
計數器大小16位
閘門時間測量
數量1
信號形式方波脈沖
評估正邊緣-負邊緣
計數器頻率
內部48 MHz、3 MHz、187.5 kHz
計數器大小16位
脈沖之間的暫停時間≥100µs
脈沖長度≥20µs
支持的輸入輸入2或輸入4
數字輸出
可變電流源FET
開關電壓輸入/輸出電源減去剩余電壓
標稱輸出電流0.5A
總標稱電流4A
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、輸出電源的反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
過載關機后開機約。10ms（取決于模塊溫度）
標稱電流為0.5A時，殘余電壓<0.3V
峰值短路電流<12A
切換延遲
0→1<400µs
1→0<400µs
開關頻率
大電阻負載。100赫茲
關閉感應負載時的制動電壓50 VDC
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60°C
降級-
儲存-40至85°C
運輸-40至85°C
機械性能
尺寸
寬度53毫米
高度85毫米
深度42毫米
重量190克
連接扭矩
M8 大0.4牛米
M12大值。0.6牛米
貝加萊B&R數字量混合模塊X67DM9331.L12
物料號:
X67DM9331.L12
描述:
8個數字通道，可配置為輸入或輸出
輸出可處理高達2A的電流
用于設置X2X鏈路地址的節點號開關
被動分配器的更換
所有輸出均具有單通道診斷功能
廣泛的附加狀態信息
該模塊配備了8個數字通道，可以配置為輸入或輸出。輸入端是為接收電路設計的，輸出端是為源電路設計的。輸出多可加載2 A?？傠娏鳛? A。
用于設置X2X鏈路地址的節點號開關是一個獨特的功能。當模塊化機器配置發生變化時，例如，需要在一個固定地址定義某些模塊組，該地址獨立于生產線上的前一個模塊。所有后續標準模塊都引用此偏移，并自動將其用于尋址目的。
簡短說明
輸入/輸出模塊8個數字通道，可使用軟件配置為輸入或輸出
一般信息
通道和母線之間的絕緣電壓500Veff
標稱電壓24 VDC
B&R ID代碼0x1B15
傳感器/執行器電源
傳感器/執行器電流0.1 A
總電流0.5A
每個通道的狀態指示器I/O功能、每個通道的傳感器/執行器電源、電源電壓、總線功能
診斷
輸出是，使用LED狀態指示器和軟件
I/O電源是，使用LED狀態指示燈和軟件
傳感器/執行器電源是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸入/輸出8x M12，A編碼
輸入/輸出電源M8，4針
電力消耗
內部I/O 1.7 W
X2X鏈路電源0.75 W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電力消耗
傳感器/執行器電源大值。12瓦
傳感器/執行器電源
電壓輸入/輸出電源負壓降短路保護
大0.5A短路保護電壓降。2伏直流電
大電流總和。零點五一
防短路是
數字輸入
輸入特性符合EN 61131-2類型1
輸入電壓18至30 VDC
24 VDC典型輸入電流。4.4毫安
輸入電路接收器
輸入過濾器
硬件≤70μs
軟件默認值為0 ms，可在0到25 ms之間以0.2 ms的間隔進行配置
輸入電阻類型。5 kΩ
切換閾值
低<5 VDC
高壓>15VDC
數字輸出
可變電流源FET
開關電壓輸入/輸出電源減去剩余電壓
標稱輸出電流2A
總標稱電流8A
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、輸出電源的反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
過載關機后開機約。10ms（取決于模塊溫度）
標稱電流為2A時，殘余電壓<0.5 V
峰值短路電流<21 A
切換延遲
0→1<250µs
1→0<270µs
開關頻率
大電阻負載。100赫茲
關閉感應負載時的制動電壓50 VDC
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60°C
降級-
儲存-40至85°C
運輸-40至85°C
機械性能
尺寸
寬度53毫米
高度155毫米
深度42毫米
重量325克
連接扭矩
M8。大0.4牛米
M12大值。0.6牛米
貝加萊B&R數字量輸出模塊X67DO9332.L12
物料號:
X67DO9332.L12
描述:
8個數字輸出
輸出可處理高達2A的電流
用于設置X2X鏈路地址的節點號開關
1:1替換被動分配器
所有輸出均具有單通道診斷功能
廣泛的附加狀態信息
該模塊是一個具有8個通道的數字輸出模塊。輸出多可加載2 A?？傠娏鳛? A。
用于設置X2X鏈路地址的節點號開關是一個獨特的功能。當模塊化機器配置發生變化時，例如，需要在一個固定地址定義某些模塊組，該地址獨立于生產線上的前一個模塊。所有后續標準模塊都引用此偏移，并自動將其用于尋址目的。
簡短說明
輸入/輸出模塊8個數字輸出24 VDC
一般信息
B&R ID代碼0x2658
每個通道的狀態指示器I/O功能、每個通道的執行器電源、電源電壓、總線功能
診斷
輸出是，使用LED狀態指示器和軟件
執行器電源是，使用LED狀態指示燈和軟件
I/O電源是，使用LED狀態指示燈和軟件
連接類型
X2X鏈路M12，B編碼
輸出8x M12，A編碼
輸入/輸出電源M8，4針
電力消耗
內部I/O 1.7 W
X2X鏈路電源0.75 W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電力消耗
執行器電源大值。12瓦
數字輸出
數量8
可變電流源FET
標稱電壓24 VDC
開關電壓輸入/輸出電源減去剩余電壓
標稱輸出電流2A
總標稱電流8A
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、輸出電源的反極性保護
執行器電源
執行器電流0.1 A
總標稱電流0.5A
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
過載關機后開機約。10ms（取決于模塊溫度）
標稱電流為2A時，殘余電壓<0.5 V
峰值短路電流<21 A
切換延遲
0→1<250µs
1→0<270µs
開關頻率
大電阻負載。100赫茲
關閉感應負載時的制動電壓50 VDC
執行器電源
電壓輸入/輸出電源負壓降短路保護
大500mA短路保護電壓降。2伏直流電
大電流總和。零點五一
防短路是
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60°C
降額見“降額”一節。
儲存-40至85°C
運輸-40至85°C
機械性能
尺寸
寬度53毫米
高度155毫米
深度42毫米
重量330克
連接扭矩
M8。0.4牛米
M12。0.6牛米
貝加萊B&R供電模塊X67PS1300
物料號:
X67PS1300
描述:
電源和X2X-link電源的電氣隔離
多個系統電源模塊并行運行時的冗余保護
短路保護
過載保護
該系統電源模塊將24 VDC輸入/輸出電源電壓轉換為電隔離的X2X鏈路電源。該模塊為總線上的其他X67模塊提供15W的輸出功率。
簡短說明
系統電源模塊電隔離X2X鏈路電源
一般信息
狀態指示燈輸入電壓正常，輸出電壓正常
連接類型
X2X鏈路電源輸出M12，B編碼
X2X-link電源輸入M8，4針
電力消耗
內部3W
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
X2X鏈路電源輸入
標稱電壓24 VDC
電壓范圍18至30 VDC
標稱電流0.75A
保險絲集成
X2X-link電源輸出
標稱電壓20 VDC
標稱電流0.75A
標稱輸出功率15W
效率>80%
并聯是
冗余操作是，輸入電壓相等
24 VDCIn和IOut=0.75 A時，電源故障橋接>5 ms
過載特性防短路、防過載
輸入和輸出之間的絕緣電壓500 Veff
I/O電源
標稱電壓24 VDC
電壓范圍18至30 VDC
集成保護反極性保護
電氣性能
電氣隔離X2X-link電源與X2X-link供電電源隔離
操作條件
安裝方向
任何是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP67
環境條件
溫度
操作-25至60°C
降級-
儲存-40至85°C
運輸-40至85°C
機械性能
尺寸
寬度53毫米
高度85毫米
深度42毫米
重量225克
連接扭矩
大M8。0.4牛米
M12大值。0.6牛米
貝加萊B&R終端電阻X67AC9B03
物料號:
X67AC9B03
描述:
X67 PROFIBUS DP M12終端電阻器
一般信息
注意PROFIBUS DP
接頭M12
X67 PROFIBUS DP M12終端電阻器的簡短描述
認證證書
KC是
貝加萊B&R DIN導軌安裝板X67ACTS35
物料號:
X67ACTS35
描述:
X67頂帽導軌安裝板
一般信息
注：包括安裝螺釘，每包1個
簡介 X67頂帽軌道安裝板
安裝 適用于TS 35頂帽導軌
認證證書
CE是
UKCA是
KC是
插片式I/O和控制系統
有很多不同的插片式I/O系統。隨著X20系統的推出，貝加萊在“完美自動化”理念的引領下，為自動化行業設立了新的標準。憑借在全球范圍內的應用經驗，憑借與客戶之間的長期合作以及對簡單、經濟、安全性的追求，X20系統已成為適應機械及系統制造商所有自動化任務的通用解決方案。
新推出的X20系統CPU模塊系列能夠滿足廣泛的需求。它可以應用在任何地方，從標準應用到滿足高性能級別的苛刻應用要求。它甚至可以有效地處理100 µs的循環周期。
在貝加萊，RS232、Ethernet和USB都是標配。因此無需增加額外成本便可實現網絡功能以及USB設備的連接。此外，每個CPU都擁有POWERlink接口以實現實時通信。還可以直接集成軸連接。盡管標準CPU已經可以處理大多數的應用，但是仍然設計了三個多用途槽位供其它接口模塊使用。
由于X20 CPU專為控制柜中的導軌式安裝而設計，因此多達250個X20 I/O模塊 - 3000個通道 - 可以直接連接。這可以體現極高的性能以及分布式底板的優勢。
CPU集成的電源帶I/O供電端子，可以為底板和I/O傳感器以及執行機構供電，無需再添加其它系統組件。將I/O直接連到X20 CPU上可以讓你從遠程底板中獲益，即可以使用一根電纜連接100m以內的I/O站或添加具有IP67防護等級的模塊。
X20緊湊型CPU寬度僅37.5 mm，極其緊湊而且性能強大。性能上僅次于基于PC的CPU，多個緊湊型CPU型號分為兩個性能等級。
當循環周期在毫秒范圍內，并且價格成為決定因素的時候，緊湊型CPU是理想之選。帶有CAN和以太網接口的型號能夠適應所有需求。其結果是：極其靈活的自動化解決方案。
緊湊型CPU的設計和尺寸適合X20系統。X20 I/O模塊可以直接連接CPU。這些模塊與CPU無縫結合，從而節省了整個系統在控制柜中的空間。CPU電源，X2X link電源和I/O模塊電源可以集成在系統中。無需額外的電源模塊。
所有CPU擁有兩個共同點：多任務處理能力以及使用IEC61131-3編程語言和C語言在貝加萊Automation Studio中進行編程。
I/O系統的遠程設計是用于機械設備自動化解決方案中的標準拓?fù)浣Y(jié)構之一。此外，正常使用帶總線控制器的現場總線。大型拓?fù)浣Y(jié)構或標準現場總線如CANopen、PROFIBUS DP或DeviceNet 會引起較長的響應時間。
輸入在處理前必須經總線控制器到CPU。輸出數據以同樣的路徑返回。這足以應對大多數I/O功能。然而，對于某些特殊功能而言，響應時間過于冗長。佳的解決方案是總線控制器處理數據。這種數據處理方案會受到可編程總線控制器中CPU功能的限制。
集成現場總線接口的總線型CPU可以克服這些限制。總線型CPU是緊湊型CPU的變型。除了這些性能特點之外，還可以在CPU左側連接現場總線模塊。緊湊型CPU擁有完整的CPU功能，結合插片式現場總線模塊，可以比簡單的數據處理提供更多的可能性。這足以應對相對復雜的應用處理。智能子站是另一個應用領域。這意味著，即使在機械部分與主控制器分離的情況下，總線型CPU也還能夠執行相應的功能。
總線型CPU基于緊湊型CPU平臺，多兩個插片式接口模塊可用于相關現場總線連接，因此它結構緊湊（62.5 mm和87.5 mm），性能強大，高效智能。

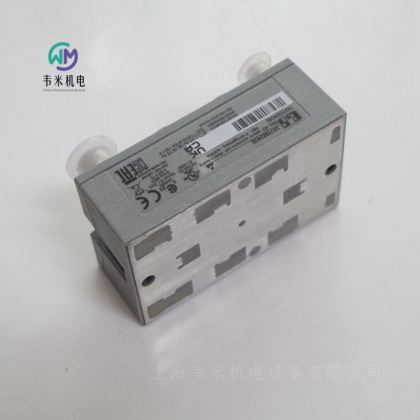

貝加萊B&R端子排
物料號:
X20TB12
描述:
采用推入式技術的無工具布線
使用杠桿進行簡單的拉線釋放
能夠標記每個終端
也可以使用純文本標簽
標準探針的測試訪問
可以由客戶編碼
X20 24 VDC模塊使用X20TB06和X20TB12接線板進行接線。
一般信息
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
接線板
引腳數量12
接線板類型推入式端子
每個觸點的推入力類型。10 N
電纜類型只有銅線（沒有鋁線?。?/div>
剝線長度7至9 mm
連接橫截面
單線0.08至2.50 mm²/28至14 AWG
細絞線0.25至2.50 mm²/24至14 AWG
帶0.25至1.50 mm²/24至16 AWG的線端套管
帶雙線端套，大2 x 0.75 mm²
觸點之間的距離
左-右4.2毫米
高于-低于10.96 mm
電氣特性
標稱電壓240 VAC/48 VDC
大電壓300 VAC/60 VDC
標稱電流10 A/觸點
接觸電阻≤5 mΩ
環境條件
溫度
操作對應于所使用的X20模塊
相對濕度
操作對應于所使用的X20模塊
