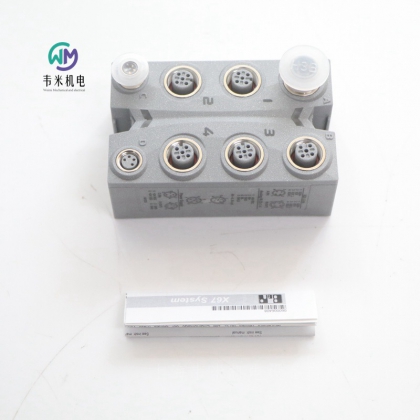

貝加萊模擬量輸入模塊X67AI1323，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！
M12大值。0.6牛米
貝加萊模擬量輸入模塊
X67AI1223
X67AI1233
X67AI1323
X67AI1333
X67AI2744
X67AI4850
X67AM1223
X67AM1323
X67UM1352
貝加萊模擬量輸出模塊
X67AM1223
X67AM1323
X67AO1223
X67AO1323
貝加萊模擬量混合模塊
X67AM1223
X67AM1323
貝加萊溫度模塊
X67AT1311
X67AT1322
X67AT1402
貝加萊電機模塊
X67MM2436
X67SM2436
X67SM4320
貝加萊其它功能
X67DS438A
X67UM1352
貝加萊計數模塊
X67DC1198
X67DC2322
X67DM1321
X67DM1321.L08
X67DM1321.L12
X67DM9321
X67DM9321.L12
貝加萊多功能
X67DC1198
貝加萊B&R數字輸入模塊
物料號:
X20DI4375
描述:
4個數字輸入
接收器連接
3線連接
傳感器電源的24 VDC和GND
斷路和短路檢測，可針對每個通道單獨關閉
可以為整個模塊配置軟件輸入過濾器
該模塊配備了4個用于3線連接的輸入。具有開路和短路檢測功能。這種檢測可以針對每個通道單獨關閉。
簡短描述
I/O模塊4個數字輸入24 VDC，用于3線連接、斷路和短路檢測，可以關閉每個通道的檢測
一般信息
B&R ID代碼0xA911
每個通道的狀態指示燈I/O功能、操作狀態、模塊狀態、傳感器線路、傳感器電源
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
斷路是，使用LED狀態指示燈和軟件
短路是，使用LED狀態指示燈和軟件
傳感器電源是，使用LED狀態指示燈和軟件
其他通道錯誤是的，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1.1 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0-55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入電壓24 VDC-15%/+20%
輸入電流為24 VDC典型值。4.8毫安（標準接線）
輸入電路接收器
輸入濾波器
硬件0.8毫秒
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型3線連接
傳感器電源4x 50 mA
開路和短路檢測是的，可以關閉每個通道
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊B&R數字輸入模塊
物料號:
X20DI6371
描述:
6個數字輸入
接收器連接
2線連接
傳感器電源為24 VDC
可以為整個模塊配置軟件輸入過濾器
帶6針接線板的單線連接類型
該模塊配備了6個輸入，用于1或2線連接。X20 6針接線板可用于通用單線接線?？梢允褂?2引腳接線板實現雙線布線。模塊上的輸入是為匯點連接而設計的。
簡短描述
I/O模塊6數字輸入24 VDC，用于1線或2線連接
一般信息
B&R ID代碼0x1B93
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
功耗
總線0.15 W
內部I/O 0.88 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
輸入電流為24 VDC典型值。3.75毫安
輸入電路接收器
輸入濾波器
硬件≤100μs
軟件默認值為1毫秒，可在0到25毫秒之間配置，增量為0.2毫秒
連接類型1或2線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高>15 VDC
通道和母線之間的絕緣電壓500 V
傳感器電源
電壓模塊電源減去短路保護的電壓降
500 mA時短路保護的電壓降。2 VDC
總和電流0.5 A
短路保護是
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊B&R溫度測量模塊
物料號:
X20AT2222
描述:
電阻溫度測量的2個輸入
用于PT100和PT1000
每個通道的可配置傳感器類型
直接電阻測量
每個模塊可配置2或3線連接
可配置的過濾時間
該模塊配有2個輸入，用于PT100/PT1000電阻溫度測量。
此模塊是為X20 6針接線板設計的。如果需要（例如出于后勤原因），也可以使用12引腳接線板。
簡短描述
用于Pt100或Pt1000電阻溫度測量的I/O模塊2輸入
一般信息
B&R ID代碼0x1BA6
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 1.1 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
電阻測量溫度輸入
2線或3線連接的恒流電源的輸入電阻測量
數字轉換器分辨率16位
濾波器時間可配置在1 ms和66.7 ms之間
轉換時間
1通道20 ms，帶50 Hz濾波器
2個通道80 ms，帶50 Hz濾波器
轉換程序西格瑪-德爾塔
用于電阻測量的輸出格式INT或UINT
傳感器
傳感器類型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
電阻測量范圍0.1至4500Ω/0.05至2250Ω
輸入濾波器一階低通濾波器/截止頻率500 Hz
傳感器標準EN 60751
共模范圍>0.7 V
通道和母線之間的絕緣電壓500 V
線性化方法內部
測量電流250µA±1.25%
參考4530Ω±0.1%
允許的輸入信號短期大值±30 V
25°C時的大誤差
增益0.037%
偏移0.0015%
增益漂移0.004%/°C
偏移漂移0.00015%/°C
非線性＜0.001%
信道間串擾<-93 dB
溫度傳感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
電阻測量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫茲>80分貝
直流>95 dB
電阻測量值的標準化范圍
G=1 0.1至4500Ω
G=2 0.05至2250Ω
溫度傳感器標準化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
溫度測量監測
范圍下沖0x8001
范圍過沖0x7FFF
斷路0x7FFF
一般故障0x8000
打開輸入0x7FFF
電阻測量監測
范圍過沖0xFFFF
斷路0xFFFF
一般故障0xFFFF
打開輸入0xFFFF
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB06或X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊B&R溫度測量模塊
物料號:
X20AT6402
描述:
熱電偶的6個輸入
對于傳感器類型J、K、N、S、B、R
額外的直接原始值測量
集成終端溫度補償
可配置的過濾時間
該模塊配備了J、K、N、S、B和R熱電偶傳感器的6個輸入。該模塊具有集成的終端溫度補償。
簡短描述
I/O模塊6熱電偶輸入
一般信息
B&R ID代碼0x1BA9
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
功耗
總線0.01 W
內部I/O 0.91 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
熱電偶溫度輸入
輸入熱電偶
數字轉換器分辨率16位
濾波器時間可配置在1 ms和66.7 ms之間
轉換時間
1通道80.4 ms，帶50 Hz濾波器
N個通道（N+1）x 40.2 ms，帶50 Hz濾波器
輸出格式INT
測量范圍
傳感器溫度
J型：Fe CuNi-210至1200°C
K型：NiCr Ni-270至1372°C
N型：NiCrSi-NiSi-270至1300°C（Rev.≥D0）
S型：PtRh10 Pt-50至1768°C
B型：PtRh30-PtRh6 0至1820°C
R型：PtRh13 Pt-50至1664°C
端子溫度-25至85°C
原始值±65.534 mV
端子溫度補償內部
傳感器標準EN 60584
決議
傳感器溫度1 LSB=0.1°C
端子溫度1 LSB=0.1°C
相對于增益1 LSB的原始值輸出=1µV或2µV
規范化
J型：Fe-CuNi-210.0至1200.0°C
K型：鎳鉻鎳-270.0至1372.0°C
N型（版本≥D0）-270.0至1300.0°C
S型：PtRh10 Pt-50.0至1768.0°C
B類：PtRh30-PtRh6 0至1820.0°C
R型：PtRh13 Pt-50.0至1664.0°C
端子溫度-25.0至85.0°C
監控
范圍下沖0x8001
范圍過沖0x7FFF
斷路0x7FFF
打開輸入0x7FFF
一般故障0x8000
轉換程序西格瑪-德爾塔
線性化方法內部
允許的輸入信號大值。±5伏
輸入濾波器一階低通濾波器/截止頻率500 Hz
25°C時的大誤差
增益0.06%
抵消
T型：Cu CuNi 0.04%
K型：NiCr-Ni 0.05%
N型（修訂版≥D0）0.05%
S型：PtRh10 Pt 0.11%
B型：PtRh30-PtRh6 0.13%
R型：PtRh13 Pt 0.09%
大增益漂移0.01%/°C
大偏移漂移
J型：Fe CuNi 0.0019%/°C
K型：鎳鉻鎳0.0024%/°C
N型（版本≥D0）0.0029%/°C
S型：PtRh10 Pt 0.0079%/°C
B型：PtRh30-PtRh6 0.0114%/°C
R型：PtRh13 Pt 0.0074%/°C
非線性±0.001%
共模抑制
直流>70 dB
50赫茲>70分貝
共模范圍±15 V
信道間串擾<-70dB
絕緣電壓
通道和總線500 Veff之間
終端溫度補償精度
10分鐘后人工對流±4°C
10分鐘后自然對流±2°C
電氣特性
電氣隔離通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至55°C
垂直安裝方向0至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
物料號:
X20BC1083
描述:
POWERlink
通過現場總線進行I/O配置和固件更新
集成集線器實現高效布線
2個插槽用于接口模塊
總線控制器可以將X2X鏈路I/O節點連接到POWERlink。也可以使用預分頻器以1:1同步或與POWERlink同步的方式操作X2X鏈路周期。
POWERlink是快速以太網的標準協議，具有硬實時特性。POWERlink標準化小組（EPSG）確保標準保持開放并不斷發展：
向左擴展的總線模塊除了允許連接總線控制器外，還允許連接多達2個接口模塊。
簡短描述
總線控制器POWERlink（V1/V2）控制節點，2個插槽用于接口模塊
一般信息
B&R ID代碼0x2268
狀態指示燈模塊狀態、總線功能
Diagnostics
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
支持
動態節點分配（DNA）是
功耗
總線2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
接口
現場總線POWERlink（V1/V2）控制節點
類型2
變體2x屏蔽RJ45（集線器）
線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
轉移
物理層100base-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96到1µs
循環時間
現場總線200μs
X2X鏈路200μs
總線系統之間可能同步是
循環數據
輸入數據值。1488字節
輸出數據值。1488字節
電氣特性
電氣隔離POWERlink與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB81或X20BB82。
拋
X20BB81 62.5+0.2mm
X20BB82 87.5+0.2mm
貝加萊B&R擴展型總線控制器
物料號:
X20BC8084
描述:
POWERlink
通過現場總線進行I/O配置和固件更新
集成緊湊型鏈路選擇器功能
2個有源集線器擴展模塊可以連接到總線控制器
可能存在冗余電源
總線控制器可以將X2X鏈路I/O節點連接到POWERlink。也可以使用預分頻器以1:1同步或與POWERlink同步的方式操作X2X鏈路周期。
POWERlink是快速以太網的標準協議，具有硬實時特性。POWERlink標準化小組（EPSG）確保標準保持開放并不斷發展：
使用POWERlink可以輕松實現具有冗余布線的系統。與環形冗余不同，電纜冗余不需要電纜成環，這有時會產生問題。這允許創建所有類型的樹結構。當使用具有鏈路選擇器功能的設備時，數據總是通過高質量的網絡線路傳輸。鏈路選擇器功能集成在總線控制器中。
簡短描述
總線控制器POWERlink（V1/V2）控制節點，帶有緊湊型鏈路選擇器
一般信息
B&R ID代碼0x2674
狀態指示燈模塊狀態、總線功能
Diagnostics
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
支持
動態節點分配（DNA）是
功耗
總線2 W
致動器（電阻式）引起的額外功耗[W]-
認證
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZÚ09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
EAC是
KC是
接口
現場總線POWERlink（V1/V2）控制節點
類型2
變體2x屏蔽RJ45
線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
轉移
物理層100base-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96到1µs
循環時間
現場總線200μs
X2X鏈路200μs
總線系統之間可能同步是
電氣特性
電氣隔離POWERlink與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
海平面以上安裝高程
0至2000米無限制
>2000 m環境溫度每100 m降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
減額-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注意：單獨訂購1x接線板X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80或X20BB82。
拋
X20BB80 37.5+0.2mm
X20BB82 87.5+0.2mm
