貝加萊CPU模塊X20CP3684，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

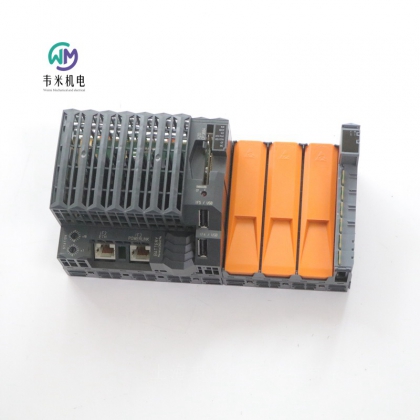

貝加萊B&R控制系統CPU模塊X20CP3684
物料號:
X20CP3684
描述:
Intel Atom，400 MHz（兼容）和集成I/O處理器
以太網、帶輪詢響應鏈的POWERlink V2和板載USB
3個插槽用于模塊化接口擴展
512 MB LPDDR4 SDRAM
1 GB板載閃存驅動器
CompactFlash作為可移動應用程序內存
無風扇設計
該控制器基于Intel Atom處理器技術，用于性能要求高的應用程序。它是X20控制器產品系列的高端產品。
基本配置包括USB、以太網、POWERlink V2和可移動CompactFlash。標準以太網接口支持千兆通信。為了獲得更實時的網絡性能，板載POWERlink接口支持輪詢響應鏈模式（PRC）。
此外，3個插槽可用于額外的接口模塊，以提高靈活性。
簡短說明
接口1x RS232、1x以太網、1x POWERlink（V2）、2x USB、1x X2X鏈路
系統模塊控制器
一般信息
B&R ID代碼0xF9ED
無風扇冷卻
狀態指示燈CPU功能、以太網、POWERlink、CompactFlash、電池
診斷
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERlink是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余是
存儲健康數據支持是
ACOPOS支持是
視覺組件支持是
不帶接口模塊和USB的功耗6.9W
X2X-link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
CPU和X2X-link電源
輸入電壓24 VDC-20%/+25%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：36 W）
輸入電流大值。24 VDC時為1.5 A
保險絲集成，不可更換
反極性保護是
X2X-link電源輸出
標稱輸出功率7W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/+20%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：240 W）
保險絲所需線路保險絲：大10A緩慢熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許的接觸負載10A
電源-一般信息
狀態指示燈過載、工作狀態、模塊狀態、RS232數據傳輸
診斷
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源編號
CPU/X2X鏈路電源-CPU/X2X-鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，25°C時精度為-20至20ppm
FPU是
處理器
原子類型E3915
時鐘頻率400 MHz（兼容）。
L1緩存
數據代碼24 kB
程序代碼32 kB
L2緩存1 MB
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽3
剩余變量大值。512 kB
短任務類周期時間400µs
典型指令周期時間0.0044µs
數據緩沖
電池監測是
鋰電池運行時間：4年
PLC關閉：在23°C的環境溫度下至少2年
標準存儲器
RAM 512 MB LPDDR4 SDRAM
用戶RAM 1 MB SRAM
應用程序內存
1 GB eMMC閃存
數據保留10年
可寫數據量
保證40 TB
5年的結果21.9 GB/天
保證擦除/寫入周期20000
糾錯碼（ECC）是
接口
接口IF1
信號RS232
通過12針接線板X20TB12進行變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
換乘
物理層10base-T/100base-TX/1000base-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERlink（V2）管理或控制節點
類型類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100base-TX
半雙工是
全雙工POWERlink模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF6
現場總線X2X鏈路主站
電氣性能
電氣隔離以太網（IF2）、POWERlink（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至70°C
運輸-40至70°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購應用程序存儲器（CompactFlash）
交付時包括備用電池
X20端蓋板（右）包含在交付中
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度200毫米
高度99毫米
深度85毫米
重量530克
貝加萊X20 CPU模塊
X20CP1301
X20CP1381
X20CP1381-RT
X20CP1382
X20CP1382-RT
X20CP1483
X20CP1483-1
X20CP1486
X20CP1583
X20CP1584
X20CP1585
X20CP1586
X20CP3583
X20CP3584
X20CP3585
X20CP3586
X20CP3684
X20CP3686X
貝加萊Compact-S CPU
X20CP0410
X20CP0411
X20CP0482
X20CP0483
X20CP0484
X20CP0484-1
貝加萊B&R溫度測量模塊X20ATB312
物料號:
X20ATB312
描述:
4個電阻溫度測量輸入
PT100傳感器
直接電阻測量也是如此
4線測量
可以配置過濾時間
工作時間：測量時刻
該模塊配備了4個輸入，用于PT100 4線電阻溫度測量。
簡短說明
用于Pt100電阻溫度測量的I/O模塊4個輸入
一般信息
B&R ID代碼0xE0EF
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
電力消耗
0.01 W總線
內部I/O 0.5 W（版本≥D0），0.6 W（版本<D0）
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
電阻測量溫度輸入
4線連接的恒流電源輸入電阻測量
數字轉換器分辨率24位
濾波器時間可在1至200毫秒之間配置
轉換時間
1個信道20ms，帶50Hz濾波器
2個通道，每個通道40毫秒，帶50赫茲濾波器
Sigma-delta轉換程序
電阻測量輸出格式DINT或UDINT
溫度測量范圍-200至850°C
電阻測量范圍0.5至390Ω
溫度傳感器分辨率1 LSB=0.01°C
電阻測量分辨率0.001Ω
輸入濾波器一階低通濾波器/截止頻率1050 Hz
傳感器標準EN 60751
通道和母線之間的絕緣電壓500Veff
線性化方法內部
測量電流1mA
溫度傳感器正?；?200.0至850.0°C
參考1568Ω±0.1%
允許的輸入信號短期大28.8 V
25°C時的大誤差
增益±0.0059%
偏移±0.0015%
大增益漂移±0.00065%/°C
大偏移漂移±0.000025%/°C
非線性<0.001%
電阻測量的標準化值范圍為19至390Ω
溫度測量監測
范圍下沖0x80000001
范圍超調0x7FFFFFFF
開路0x7FFFFFFF
一般故障0x80000000
打開輸入0x7FFFFFFF
電阻測量監測
范圍下沖0x80000001
范圍超調0xFFFFFFFF
斷路0xFFFFFFFF
一般故障0x80000000
電氣性能
電氣隔離通道與母線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB1F。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊B&R總線控制器系統模塊X20BB80
物料號:
X20BB80
描述:
總線模塊上使用以下模塊：
基礎模塊（BC、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊總線基座-總線控制器現場總線接口和總線控制器電源模塊的背板
一般信息
電力消耗
0.25 W母線
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
間距37.5+0.2mm
貝加萊B&R擴展型總線控制器系統模塊X20BB82
物料號:
X20BB82
描述:
帶2個擴展槽的總線底座
總線模塊有2個擴展槽。本模塊使用以下模塊：
基礎模塊（BC、HB等）
兩個附加模塊（IF、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊帶2個擴展槽的總線基座
一般信息
電力消耗
0.70 W公交車
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
節距87.5+0.2mm
貝加萊B&R總線控制器模塊X20BC00E3
物料號:
200億立方英尺
描述:
現場總線：PROFINET IO
通過現場總線進行I/O配置
符合性等級B（RT）
小循環時間1ms
用于為多個從屬設備布線的集成交換機
100 Mbit/s全雙工模式
多可達1440字節的輸入數據和1440字節的輸出數據是可能的
綜合網站
主環境中運行時的PROFINET診斷和模塊診斷
運行時使用網站或SNMP進行模塊和交換機診斷
PROFINET（過程現場網絡）是一種工業以太網協議。它使用TCP/IP，具有實時性。
X20模塊或基于X2X-link的其他模塊可以連接到總線控制器。PROFINET對模塊化系統配置提供了佳支持。使用設備描述文件（GSDML格式），很容易在主設備制造商的相應工程工具中處理項目配置。
簡短說明
總線控制器PROFINET IO從站
一般信息
B&R ID代碼0xBB7D
狀態指示器模塊狀態、總線功能
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
電力消耗
2.5 W公交車
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
接口
現場總線PROFINET IO從站
PROFINET屬性
符合性等級B
性能等級RT
變體2x屏蔽RJ45（開關）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100base-TX
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
小循環時間
現場總線1ms
X2X鏈路250μs
總線系統之間可能同步是
電氣性能
電氣隔離PROFINET與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5+0.2mm
貝加萊B&R總線控制器X20BC0063
物料號:
X20BC0063
描述:
現場總線：PROFIBUS DP
通過現場總線進行I/O配置
根據PROFIBUS DP標準進行廣泛的設備、模塊和通道診斷
即使在某些節點丟失或斷電時，與X2X鏈路I/O節點的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。數據傳輸使用混合總線訪問程序進行控制：活動站通過令牌傳遞程序接收通信權限，然后可以根據主從原則訪問網絡上的所有站?？梢耘渲昧钆频拇罅魍〞r間，從而產生定義的循環時間。
訪問代表了用戶用于循環和非循環數據傳輸?shù)母鞣N服務。
該總線控制器可以將X2X-link I/O節點連接到PROFIBUS DP。它支持PROFIBUS DP及其所有選項和其他附加屬性。除了PROFIBUS標準中提供的設備、模塊和通道診斷外，還可以切換到S7格式的插槽診斷選項。
X20或基于X2X-link的其他模塊可以連接到總線控制器。PROFIBUS DP對模塊化系統的配置提供了佳支持。
對于多功能模塊，在總線控制器自動配置的情況下，總線控制器僅支持默認功能模型。
簡短說明
總線控制器PROFIBUS DP V0從站
一般信息
B&R ID代碼0x1F1C
狀態指示器模塊狀態、總線功能、數據傳輸
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈
數據傳輸是，使用LED狀態指示燈
電力消耗
2.3 W總線
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
接口
現場總線PROFIBUS DP V0從站
變體9針內螺紋DSUB連接器
大距離1200米
大傳輸速率。12 Mbit/s
默認傳輸速率自動傳輸速率檢測
小循環時間
現場總線無限制
X2X鏈路400μs
總線系統之間可能同步否
電氣性能
電氣隔離PROFIBUS與I/O隔離
PROFIBUS未與總線隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5+0.2mm
