1 項目背景
在選煤廠煤泥水處理過程中，聚丙烯酰胺、尿素等藥劑是被最廣泛使用的一種。在生產過程中，需要人員手動將藥劑進行搬運、拆包等工作。
機器人有對環境狀態快速反應的能力，而且還可以進行簡單的分析判斷，并且能在極端、惡劣的環境中穩定、精確的進行連續不間斷作業。因此，工業機器人在多數工業行業中被應用，替代了人工完成作業任務，節省了人力資源。
2 方案綜述
針對選煤廠人工搬運、拆包藥劑勞動量大的難點，結合選煤廠藥劑搬運拆包工藝流程分析，設計和開發供料機器人系統解決方案，可以實現生產過程的無人或少人化改造。機器人系統由機械臂搬運系統、3D視覺定位系統、軌道輸送機器人系統及供料系統四部分組成。機械臂搬運系統主要由搬運機械臂及真空吸盤（或夾爪）組成，機械臂搬運系統采用大負載六軸機械臂和真空吸盤。
供料系統主要通過機械臂、3D工業相機、軌道循環輸送系統將托盤上的聚丙烯酰胺及明礬分別自動輸送至對應的接受料倉中。
在裝有聚丙烯酰胺及明礬的儲料袋分別堆放至專用托盤上，由人工利用電動叉車將對應的托盤搬運至指定區域放置?；?span>PLC控制系統，調節現場控制柜，利用區域托盤正上方的3D相機對儲料袋進行定位，并將數據傳輸至機械臂。機械臂接收到來自3D相機的定位信息后，利用前端真空吸盤抓取儲料袋運送至一樓拆袋倉正上方。拆袋倉口設置交叉破袋裝置，可直接破袋并將對應藥劑輸送至拆袋倉。拆袋倉下方設置光電感應裝置，當搬運料倉掛載于搬運機器人上運動至拆袋倉正下方式，光電感應裝置接收信號并控制拆袋倉出料口的控制閥打開出料閥板，物料在重力作用下從拆袋倉輸送至搬運料倉，之后由搬運機器人通過循環軌道將搬運料倉輸送至二樓對應接收料倉正上方，并通過搬運料倉下端的控制閥打開出料倉口的閥板，完成物料投放。
二樓接收料倉部分設置密封間，密封間內部安裝空調，保證密封間內部接受料倉干燥；同時，二樓接受料倉內部設置物位監測裝置，實時監測料倉內部物料裝填狀態，確保料倉正常供料。
3 供料系統
供料系統主要由電動叉車及專用托盤組成，儲料袋擺放至托盤上，再由電動叉車將托盤運送至指定區域。系統由兩套叉車及40個托盤組成，分別將明礬及聚丙烯酰胺粉劑輸送至對應區域，方便后續搬運系統進行搬運。
機器人搬運系統主要由搬運機械臂及真空吸盤組成，搬運機械臂采用大負載六軸機械臂，固定式回轉基座及大功率伺服電機驅動，配合機械臂前端的真空吸盤將儲料袋精準的從托盤移送至進料倉中。
4.1搬運機械臂

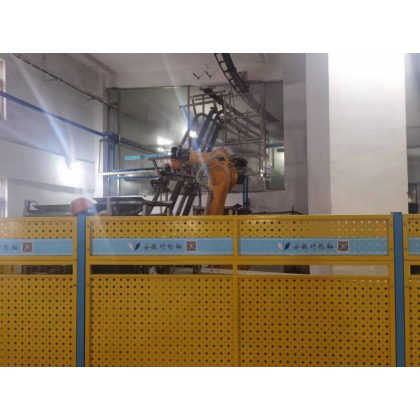

搬運機械臂作為機器人搬運系統的核心組件，采用了大負載六軸機械臂，具備卓越的性能參數。該機械臂在持重方面能夠處理210kg的負載，臂展達到2674mm，而其重復定位精度更是高達±0.1mm。為適應惡劣的工作環境，尤其是在處理藥劑袋的定點吸取和搬運任務時，機械臂采用了固定旋轉基座的安裝方式。
為了提高系統的可靠性和維護的便捷性，該機械臂的執行機構和控制機構進行了獨立安裝，確保了控制系統的穩定運行。該機械臂在技術上采用了一系列先進的技術手段，主要包括碰撞檢測技術、抖動抑制技術、拖動示教技術、本體高剛度設計技術以及安全區域監控技術。
1) 碰撞檢測技術
基于動力學模型開發，滿足機器人任意位置安裝、碰撞靈敏度白由設置、碰撞后停止或回退可選，更好的保護人機設備安全。
2) 抖動抑制技術
機器人在低速勻速沿軌跡運動時、程序點位距離小短距離頻繁加減速時、高速啟停時都會產生抖動。EFORT采用先講技術，通過對減速機、本體結構及傳動
