詳細說明

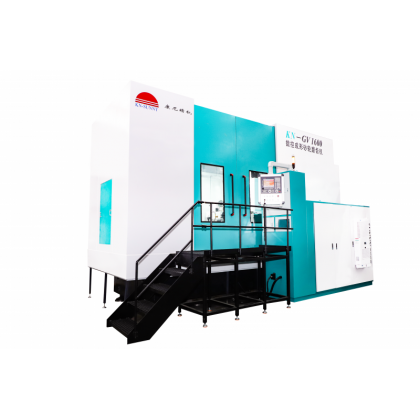

KN-GV1600數控成形砂輪磨齒機的被加工零件采用立式安裝方式，機床共設有七個交流伺服軸（立柱滑臺上下移動軸Z、砂輪徑向徑刀軸X、分度軸A、螺旋角軸B、及數控砂輪修整軸U、V、C）及交流變頻調速電主軸。
采用計算機輔助編程，由本公司獨立研發的自動編程軟件具有人機對話窗口，次菜單式輸入，加工零件參數存儲及齒形、齒向修整等功能。
KN-GV1600數控成形砂輪磨齒機的分度回轉系統采用靜壓軸承結構。該結構具有回轉精度高、承載能力強、摩擦系數低等突出優勢。
該機床立柱部分采用靜壓直線導軌技術，既能保證行走直線度又能克服低速爬行現象。
技術參數：
工件最大外徑：φ1600mm
機床中心距范圍：250mm-1200mm
分齒數：任意
磨削模數：2-30mm
最大齒寬：1000mm
最大輪磨深度：68mm
最大螺旋角：±45°
尾架頂尖到工作臺面最大距離：1700mm
砂輪沿工件徑向進刀軸行程：950mm
砂輪沿工件軸向進刀軸行程：1000mm
砂輪直徑范圍φ250-400mm
磨具最大功率：35KW
工作臺外徑：φ1000mm
工作臺最大承重：6000kg
?
