詳細說明

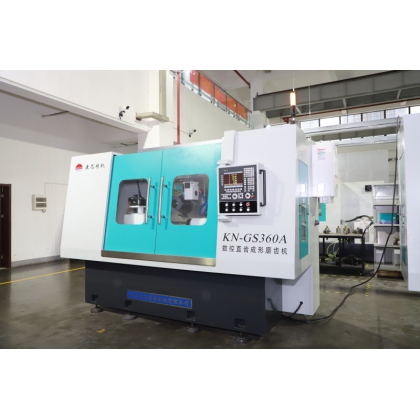

KN-GS360A直齒成形磨齒機是一種適用于高精度擺線輪、直齒輪批量磨削加工的精密數控機床，還可磨削各種截形的等分板、塞規，滾壓輪，花鍵軸、拉刀等，廣泛應用于RV減速器直齒輪加工等行業的齒形磨削。
砂輪修整采用隨動的三軸聯動法向修整方式，縮短了砂輪修整輔助時間，提高了工作效率，同時可修整任意齒形，大幅提升了金剛滾輪的使用壽命。
機床共設有五個交流伺服軸及交流變頻調速電主軸，采用高剛性床身設計并配有大功率砂輪電主軸。可使用水溶性切削液冷卻，提升機床使用的安全性，節約使用成本。
技術參數：
工件較大外徑：φ360mm
工件較小根徑：φ20mm
分齒數：任意
模數：1-16mm
最大齒寬：500mm
頭，尾架最大頂尖距：750mm
工件縱向移動軸最大行程：700mm
砂輪立柱進刀軸行程：380mm
工件縱向移動軸最大移動速度：12m/min
砂輪立柱進刀軸最大移動速度：1.2m/min
砂輪直徑：φ50-φ250mm
砂輪厚度：≤68mm
砂輪中心孔：φ20/φ75mm
砂輪工作轉速范圍：2500-8000rpm
砂輪修整器沿砂輪軸向最大移動量：90mm
主軸錐孔：莫氏5號
電主軸最大功率：15kw
機床外形尺寸;3380x1390x2090mm
機床總重：6500kg
齒輪加工精度：（GB/T10095.1-2008）4級精度
?
