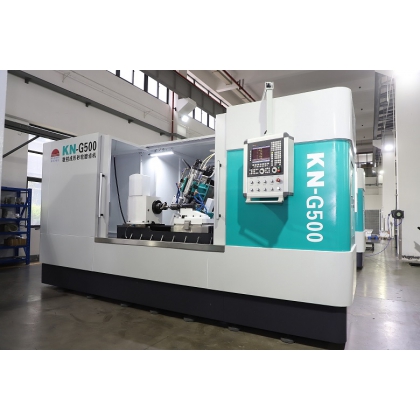

KN-G500數控城形砂輪磨齒機的磨削原理：首先通過數控砂輪修整器按所需磨削齒輪的齒形要求成形砂輪，再利用成形磨削齒輪。與傳統磨削方式相比較具有：磨削效率高；齒形精度高；機床結構簡單；調試、使用及維護方便等優點，適合于高精度齒輪的批量生產。
KN-G500數控成形砂輪磨齒機的被加工零件采用臥式安裝方式，機床共設有七個交流伺服軸（滑臺縱向移動軸Z、滑臺移動軸X、分度頭軸A、螺旋角軸B、及砂輪修整軸U、V、C）及交流變頻調速電主軸
技術參數：
工件較大外徑;500mm
工件較小根徑：100mm
分齒數：任意
模數：1-16
較大齒寬：1200mm
較大螺旋角：±45°
頭、尾架較大頂尖距：1500 mm
工件縱向移動軸較大行程：1300mm
砂輪沿工件徑向進刀軸較大行程：360 mm
砂輪直徑：φ80-300mm
砂輪厚度：≤60mm
砂輪中心孔：φ32/φ50/φ75mm
砂輪工作轉速范圍：2500-7000rpm
砂輪修整器沿砂輪徑向較大移動量：120mm
砂輪修整器沿砂輪軸向較大移動量100mm
主軸錐孔：莫氏6號
磨具較大功率：20kw
機床外形尺寸：5400x3000x2850mm
?
