>>精度等級：0.1級。產品出廠前已檢驗校正，用戶可以直接使用
>>輔助電源：8-32V 寬范圍供電
>>PWM脈寬調制信號輸入: 1Hz~10KHz
>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
>>全量程范圍內極高的線性度（非線性度<0.2%）
>>標準DIN35 導軌式安裝
>>具有較強的抗電磁干擾和高頻信號干擾能力
應用：
>>數字信號轉模擬信號，DA變換
>>隔離4-20mA或0-20mA信號傳輸
>>工業現場特殊信號隔離及變換
>>PWM信號長線無失真?zhèn)鬏?/p>
>>儀器儀表信號收發
>>電力監控、醫療設備隔離
>>變頻器信號隔離采集
>>PLC/FA 電機信號隔離控制
>>脈寬測量
產品選型表：

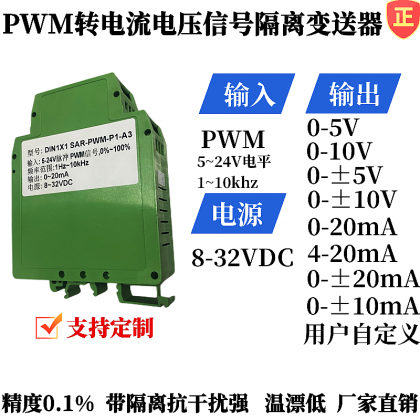

DIN1x1 SAR-PWM - U/A□
|
輸出信號 |
|||
|
電流 |
代碼 |
電壓 |
代碼 |
|
0-20ma |
A3 |
0~5V |
U1 |
|
4-20ma |
A4 |
0-10V |
U2 |
|
用戶自定義 |
Az |
1-5V |
U6 |
|
|
|
用戶自定義 |
Uz |
|
|
|
|
|
選型舉例：
例1：輸入信號:100Hz PWM 供電電源:24V 輸出信號:4-20mA 型號:DIN1x1 SAR-PWM-A4
例2：輸入信號: 5KHz PWM 供電電源:12V 輸出信號:0-10V 型號:DIN1X1 SAR-PWM -U2
例3：輸入信號: 10KHz PWM 供電電源:24V 輸出信號:0-20mA 型號:DIN1X1 SAR-PWM-A3
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 |
|
|
隔離電壓 |
1min |
1500 |
2500 |
|
VDC |
|
|
信號輸入 |
PWM幅值（VP-P） |
|
4.5 |
12 |
30 |
V |
|
PWM頻率范圍 |
|
1 |
500 |
10000 |
Hz |
|
|
PWM輸入低電平 |
|
0 |
0 |
1.5 |
V |
|
|
PWM輸入高電平 |
|
4.5 |
12 |
30 |
V |
|
|
信號輸出 |
電壓負載能力 |
5V |
2K |
10K |
|
Ω |
|
電流負載能力 |
20mA |
0 |
250 |
350 |
Ω |
|
|
響應時間 |
|
|
100 |
10000 |
ms |
|
|
輔助電源 |
電壓 |
用戶自定義 |
8 |
12 |
32 |
VDC |
|
電流 |
VD=12V |
|
83 |
|
mA |
|
|
輔助電源功耗 |
|
|
1 |
|
W |
|
|
工作環境溫度 |
|
-40 |
|
85 |
℃ |
|
|
貯存溫度 |
|
-40 |
|
85 |
℃ |
|
|
|
|
|
|
|
|
|
