產品概述：

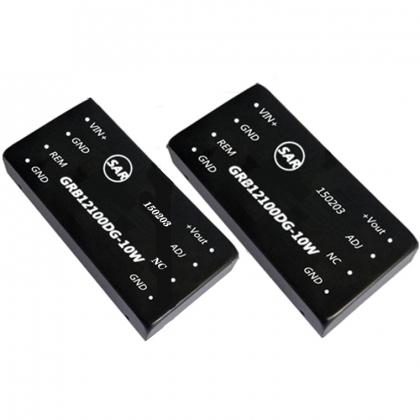

GRB系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出最高電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，輸出功率高，應用范圍廣等優點。
產品特點：
⑴效率高達75%以上 ⑵工作溫度: -40℃~+85℃
⑶1x2英寸標準封裝 ⑷阻燃封裝，滿足UL94-V0 要求
⑸寬范圍輸入穩壓輸出 ⑹溫度特性好、價格低
⑺可直接焊在PCB 上 ⑻產品尺寸：25.4x25.4x12.5 單位: mm
選型指南：
GRB XX XXXD-XXmA-U1
XX 輸入電源
XXX 輸出電源
XXmA 輸出最大電流
U1 控制信號0－5V
|
產品型號 |
輸入電壓 （VDC） |
輸出電壓 （VDC） |
輸出最大電流 （mA） |
效率 （%） |
|
|
標稱值 |
輸入范圍 |
||||
|
GRB12100D-40mA-U1 |
12 .0 |
9.0~18.0 |
0-100V |
40 |
76 |
|
GRB12250D-20mA-U1 |
12 .0 |
9.0~18.0 |
0-250 |
20 |
78 |
|
GRB12350D-10mA-U1 |
12 .0 |
9.0~18.0 |
0-350 |
10 |
76 |
|
GRB24100D-40mA-U1 |
24 .0 |
18.0~36.0 |
0-100 |
40 |
78 |
|
GRB24200D-20mA-U1 |
24 .0 |
18.0~36.0 |
0-200 |
20 |
79 |
|
GRB24300D-10mA-U1 |
24 .0 |
18.0~36.0 |
0-300 |
10 |
81 |
技術指標：
|
輸出特性 |
|
||||
|
技術指標 |
技術參數 |
測試條件 |
|
||
|
穩壓精度 |
1.0 %max |
0%~100%負載范圍 |
|
||
|
電壓調整率 |
0.5%max |
滿載 |
|
||
|
負載調整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%負載范圍 |
|
||
|
紋波和噪聲 (濾波后測試) |
≤150 mV p-p, max |
20MHz帶寬 |
|
||
|
動態響應速度 |
≤150us |
25%負載~滿載 |
|
||
|
啟動延遲時間 |
500ms |
|
|||
|
輸入特性 |
|
||||
|
輸入電壓范圍 |
（5VDC） 4.5—9.0VDC |
|
|||
|
（12VDC）9.0—18VDC |
|
||||
|
（24VDC）18—36VDC |
|
||||
|
線性高速率 |
0.5% |
低端 ~ 高端 |
|
||
|
控制電壓 |
輸入信號 |
0-5V |
|
|
|
|
輸入阻抗 |
100K |
|
|
||
|
|
|
100K |
|||
|
開關頻率 |
200KHz |
典型值 |
|
||
|
轉換效率 |
參見型號選擇表 |
|
|||
|
隔離電壓 |
輸入、輸出和控制電壓信號不隔離 |
輸入和輸出之間 |
|
||
|
平均無故障間隔時間 |
1000000小時 |
|
|||
|
溫度系數 |
0.02%/℃ |
|
|||
|
環境特性 |
|
||||
|
工作溫度范圍 |
-40℃~+75℃ |
|
|||
|
儲存溫度 |
-55℃~+125℃ |
|
|||
|
相對濕度 |
10%~90% |
|
|||
|
冷卻方式 |
自由空氣 |
|
|||
產品選型列舉：
型號：GRB12100D-40mA-U1，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：0-100VDC；輸出最大電流：40mA
控制電壓：0-5V
|
|
|
|
|
|
|
|
