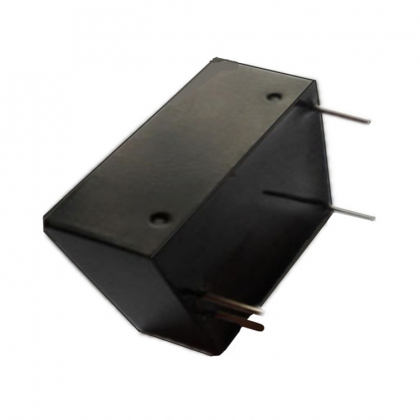

產品概述：
GRB系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：4.5~9V、9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出最高電壓：50V、100VDC、110VDC、150VDC、200VDC、250VDC、300VDC、350VDC、500、1000V等，具有功率密度大，輸出功率高，應用范圍廣等優點。

產品特點：
⑴效率高達75%以上 ⑵工作溫度: -40℃~+85℃
⑶1x2英寸標準封裝 ⑷阻燃封裝，滿足UL94-V0 要求
⑸寬范圍輸入穩壓輸出 ⑹溫度特性好、價格低
⑺可直接焊在PCB 上 ⑻產品尺寸：25.4x25.4x12.5 單位: mm

選型指南：
GRB XX XXXD-XXmA-U1
XX 輸入電源
XXX 輸出電源
XXmA 輸出最大電流
U1 控制信號0－5V
產品型號 輸入電壓
（VDC） 輸出電壓
（VDC） 輸出最大電流
（mA） 效率
（%）
標稱值 輸入范圍
GRB12100D-40mA-U1 12 .0 9.0~18.0 0-100V 40 76
GRB12250D-20mA-U1 12 .0 9.0~18.0 0-250 20 78
GRB12350D-10mA-U1 12 .0 9.0~18.0 0-350 10 76
GRB24100D-40mA-U1 24 .0 18.0~36.0 0-100 40 78
GRB24200D-20mA-U1 24 .0 18.0~36.0 0-200 20 79
GRB24300D-10mA-U1 24 .0 18.0~36.0 0-300 10 81
















技術指標：
輸出特性
技術指標 技術參數 測試條件
穩壓精度 1.0 %max 0%~100%負載范圍
電壓調整率 0.5%max 滿載
負載調整率 +/-0.5% type.
+/-1% max. (No load to full load) 0%~100%負載范圍
紋波和噪聲 (濾波后測試) ≤150 mV p-p, max 20MHz帶寬
動態響應速度 ≤150us 25%負載~滿載
啟動延遲時間 500ms
輸入特性
輸入電壓范圍 （5VDC） 4.5—9.0VDC
（12VDC）9.0—18VDC
（24VDC）18—36VDC
線性高速率 0.5% 低端 ~ 高端
控制電壓 輸入信號 0-5V
輸入阻抗 100K
100K
開關頻率 200KHz 典型值
轉換效率 參見型號選擇表
隔離電壓 輸入、輸出和控制電壓信號不隔離 輸入和輸出之間
平均無故障間隔時間 1000000小時
溫度系數 0.02%/℃
環境特性
工作溫度范圍 -40℃~+75℃
儲存溫度 -55℃~+125℃
相對濕度 10%~90%
冷卻方式 自由空氣

產品選型列舉：
型號：GRB12100D-40mA-U1，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：0-100VDC；輸出最大電流：40mA
控制電壓：0-5V
