產品特點：

⑴工業級溫度范圍: -25 ~ +85 ℃

⑵電源、信號：輸入/輸出 3000VDC 三隔離

⑶PWR:5VDC，12VDC，15VDC，24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。

⑷產品向壓力應變橋電路提供高負載能力的基準電壓5V或10V。

⑸0-10mV/0-20mV/0-±10mV/0-±20mV 等差分電壓信號輸入，國際標準信號0-5V/0-10V/4-20mA輸出。

⑹低成本、小體積, DIP 24Pin，UL94V-0標準阻燃封裝 PCB焊接

⑺有較強的抗EMC電磁干擾和抑制高頻信號空間干擾特性

⑻使用環境：周圍環境中不得有大量灰塵、強烈振動沖擊，以及對元器件有腐蝕的氣體存在

⑼外形尺寸：79x69.5x25mm

典型應用：

⑴稱重傳感器信號變送，

⑵克服分散采集、信號傳輸遠距離帶來的回路串?dāng)_、強電干擾問題

⑶實現模擬信號之間的互相自由連接

⑷模擬信號地線干擾抑制

⑸非電量信號變送

⑹信號遠程無失真?zhèn)鬏?/p>

⑺克服變頻器帶來的干擾



產品概述：

    壓力應變橋信號處理系列隔離器是一種將差分輸入信號隔離放大、轉換成按比例輸出的直流信號導軌安裝變送模塊。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等行業。此系列模塊內部嵌入了一個高效微功率的電源，向輸入端和輸出端提供隔離的電源和一個模擬信號輸出的光電耦合隔離放大器，并且提供了一個高負載能力40mA的基準電壓源輸出，該產品大大簡化了用戶的設計。由于內部采用了線性光電隔離技術相比電磁隔離具有更好的抗EMC干擾和空間電磁干擾。



產品選型指南

DIN1x1 SAR - Po□ - 2mV/V-P□ - U/I□

基準電壓		輸入信號	供電電源		輸出信號
代碼	基準電壓輸出	傳感器參數/代碼	代碼	電源	電流	代碼	電壓	代碼
Po1	5V	1mV/V	P1	24VDC	0-20ma	I3	U1	0~5V
Po2	10V	2mV/V	P2	12VDC	4-20ma	I4	U2	0-10V
Poz	用戶自定義	10mV/V	P3	5VDC	用戶自定義	I8	U6	1-5V
		用戶自定義	P4	15VDC			U8	用戶自定義
			Pz	用戶自定義









產品選型舉例：

例1：  輸入：配電10V 2mV/V      輔助電源：24V    輸出： 4-20mA

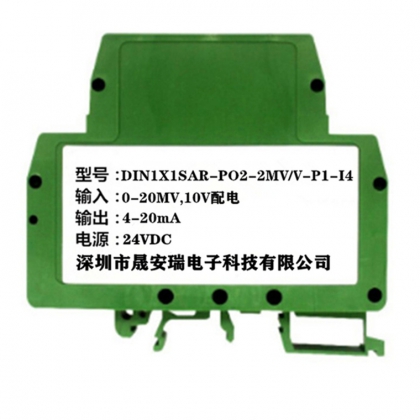

產品型號：DIN1x1 SAR-Po2-2mV/V-P1-A4

例2：    輸入：配電5V  5mV/V     輔助電源：5V  輸出：4-20mA

產品型號：DIN1x1 SAR-Po1-5mV/V-P3-A4



產品技術參數

參數名稱			測試條件	最小	典型值	最大	單位
隔離電壓			1min		3000		VDC
增益			電壓輸出		2		mV/V
			電流輸出		1		mV /mA
增益溫漂					100		ppm/℃
非線性度					0.1	0.2	%FSR
信號輸入				0		1000	mV
配電電壓 輸出電流					30	70	mA
輸入失調電壓					50		uV
輸入阻抗				10M			Ω
信號輸出	電壓			0		15	V
	電流			0		30	mA
負載能力	電壓		Vout=10V		1	*	kΩ
	電流			0	250 50	350	Ω
頻率響應			-3DB		100		mS
信號輸出紋波			不濾波		10	20	mVRMS
信號電壓溫漂						0.2	mV/℃
輔助電源		電壓	用戶自定義	5	12	24	VDC
		功耗			0.4	1	W
工作環境溫度				-40		85	℃
貯存溫度				-40		85	℃





引腳定義：

引腳	名 稱	描   述	引腳	名 稱	描   述
1	PW+	電源正端	7	IN+	模擬信號輸入正端
2	NC	空腳	8	IN-	模擬信號輸入負端
3	GND	電源負端	9	NC	空腳
4	Out+	模擬信號輸出正端	10	PO+	配電電壓正端
5	Out-	模擬信號輸出負端	11	PO-	配電電壓負端
6	NC	空腳	12	NC	空腳
