⑴輸 入：Pt100(-200~+600℃) (范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
⑵輸出信號：4~20mA，0~5V，0-10V 等標準信號
⑶輔助電源：5V、9V、12V、15V或24V直流單電源供電
⑷工業級溫度范圍: - 40 ~ + 85 ℃ ⑸精度等級：0.2級(FSR%，相對于溫度)
⑹內含線性化和長線補償功能 ⑺隔離耐壓：2500VDC(1mA,60S)，2路輸入/2路輸出/電源五隔離
⑻安裝方式：DIN35導軌安裝
⑼外形尺寸：79x69.5x25mm
概述:
該產品輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。
產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
溫度信號隔離變送器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。
產品選型:
|
輸入類型：Z |
溫度范圍：T |
供電電源：P |
輸出型號：I或者U |
||||||
|
代碼 |
|
代碼 |
T |
代碼 |
P |
代碼 |
電流：A |
代碼 |
電壓：V |
|
Z1 |
PT100 |
T1 |
-20-100℃ |
P1 |
24VDC |
I1 |
0-20ma |
U1 |
0-5V |
|
Z2 |
PT10 |
T2 |
0-100℃ |
P2 |
12VDC |
I4 |
4-20ma |
U2 |
0-10V |
|
Z3 |
Cu100 |
T3 |
0-150℃ |
P3 |
5VDC |
I2 |
0-10ma |
U6 |
1-5V |
|
Z4 |
Cu50 |
T4 |
0-200℃ |
P4 |
15VDC |
|
|
U8 |
用戶自定義 |
|
Z5 |
Pt1000 |
T5 |
0-400℃ |
|
|
I8 |
用戶自定義 |
|
|
|
|
|
Tu |
用戶自定義 |
|
|
|
|
|
|

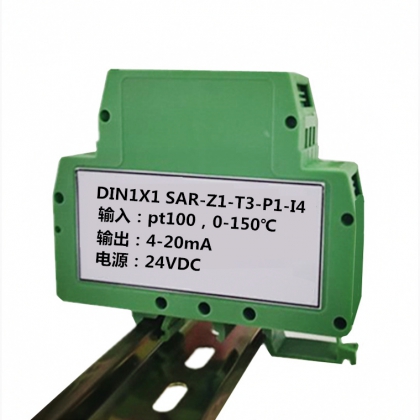

DIN1x1 SAR- Z□ - T□ - P□ - I/U□
選型舉例1：
輸入：Pt100 溫度范圍：-20~100℃ 供電電壓：24V 輸出：4-20mA
型號： DIN1x1 SAR-Z1-T1-P1-I4
選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃ 供電電壓：12V 輸出：0-10V
型號： DIN1x1 SAR-Z5-T4-P2-U2
通用參數：
精 度 ------- 0.2% （相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- ≤100mS
輔助電源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力 ------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離 ------- 信號輸入/輸出/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
|
|
|
|
|
|
|
|
